Tonabnehmer Einstellung: Tangentialität Und Überhang - Pro-Ject Audio Systems Align It Pro Anleitung

Tonabnehmer einstellungstool

Aufbau

Schieben Sie den Balken in die Nut in der Basis und stellen Sie ihn auf die richtige Länge für Ihren Tonarm ein.

Vergewissern Sie sich, dass die Schraube zur Fixierung der Balkenlänge weit genug gelockert ist, damit sich der

Balken leicht bewegen lässt, und fixieren Sie die Schraube dann in der gewählten Länge.

Verwendung des Align it PRO

Lösen Sie die Befestigungsschraube der Stange und bewegen Sie die Stange nach oben. Setzen Sie das Align

it PRO Werkzeug auf die Plattenspindel. Durch Drehen des Plattentellers bewegen Sie das Ende des Balkens,

bis er das obere Ende des Tonarmlagers erreicht. Öffnen Sie die Stangenbefestigungsschraube und lassen

dann die Stange nach unten und fixieren die Schraube wieder, um die Position des Align it PRO ebenfalls zu

fixieren. Achten Sie darauf, dass der Stab genau in der Mitte des Tonarmlagers aufsitzt. Dadurch wird

sichergestellt, dass die Position und der Winkel zu 100 % korrekt sind. Je nach Art des Tonarmlagers können

Sie entweder das spitze oder das runde Ende des Stabes verwenden, das auf dem Tonarmlager sitzt. Bei einigen

Pro-Ject-Tonarmlagern (CC- oder CC EVO-Tonarme, oder X1, X2, X8,... und viele andere) befindet sich eine

Einstellschraube in der oberen Mitte des Lagers. Diese Schraube passt genau in das runde Ende der Stange.

Achten Sie darauf, die Länge so einzustellen, dass die Stange genau auf dieser Schraube sitzt. Zuletzt stellen

Sie sicher, dass die Basis flach auf dem Plattenteller aufliegt. Wenn Sie nicht flach aufliegt, stellen Sie die Höhe

und Position der Stange nach.

Einstellen des Azimuts

Senken Sie den Tonabnehmer auf den Spiegel (3) und justieren Sie den Azimut an Ihrem Tonarm (ziehen Sie

ggf. die Bedienungsanleitung Ihres Plattenspielers zu Rate). Wenn die Unterseite des Tonabnehmers und sein

Spiegelbild vollständig parallel zueinander sind, ist der Azimut, also die horizontale Ausrichtung, korrekt.

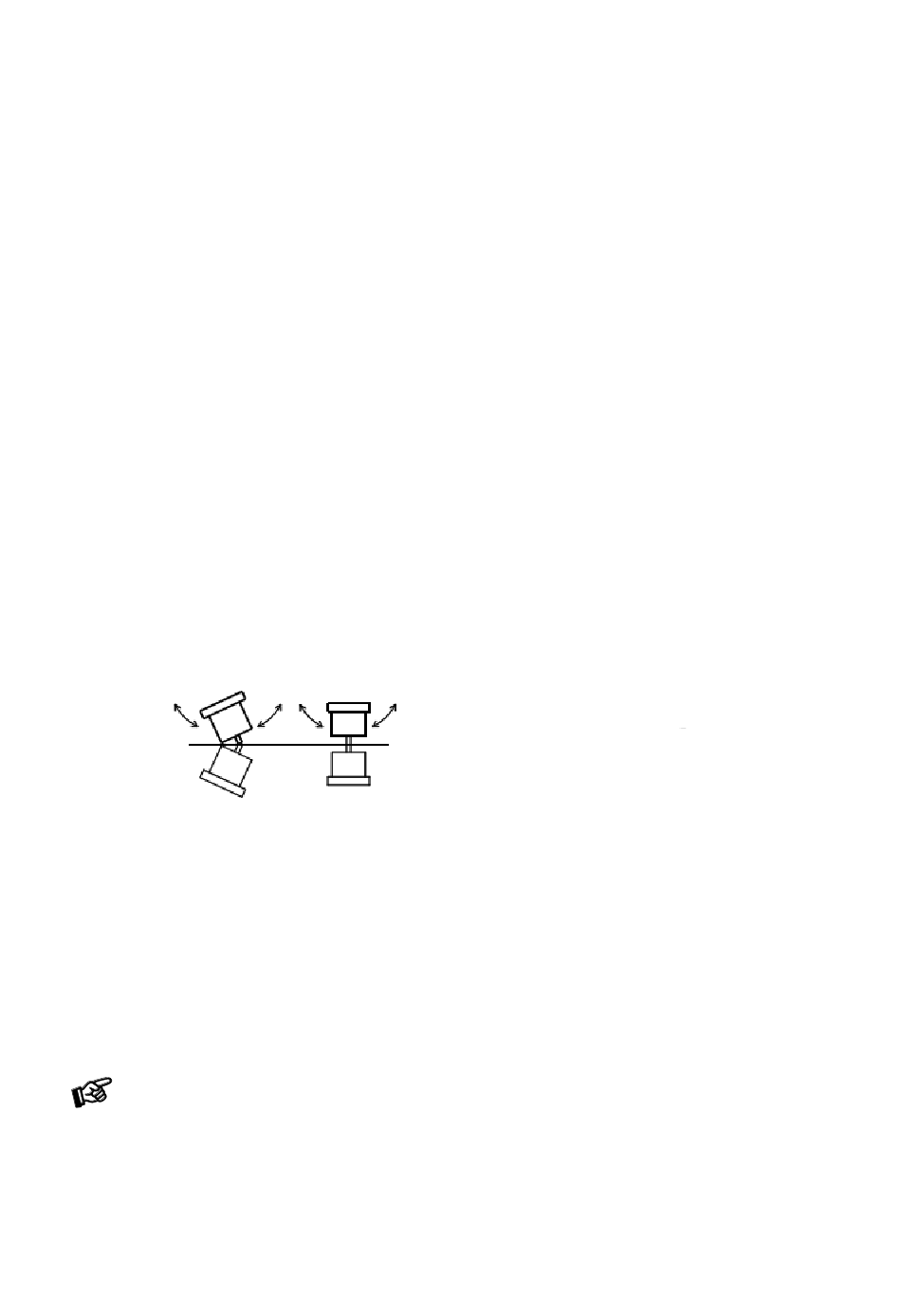

Falsch

Tonabnehmer Einstellung: Tangentialität und Überhang

Die Ausrichtung des Tonabnehmers ist wichtig, um eine möglichst genaue Wiedergabe der Aufnahme, ein

geringes Rauschen und eine möglichst geringe Abnutzung der Schallplatte und der Tonabnehmernadel zu

gewährleisten. Senken Sie den Tonarm ab, so dass sich die Nadelspitze in der Mitte der Tonabnehmer-

Tangentialeinstellung (2) befindet. Lösen Sie die Schrauben des Headshells leicht und stellen Sie den

Tonabnehmer so ein, dass er auf dem Mittelpunkt sitzt und parallel zu allen Führungslinien um ihn herum ist.

Mit dem Align it PRO können Sie den Überhang und die Tangentialität in einem einfachen Schritt einstellen,

indem Sie den inneren Nullpunkt (2) verwenden, der auf der Basis aufgedruckt ist..

Align it PRO verwendet den inneren Nullpunkt der Baerwaldkurve (16,21mm Überhang).

Der Grund dafür ist, dass die genaue Position der Basis durch den Balken und die Konstruktion des Align in

PRO definiert ist. Bei herkömmlichen Schablonen, die einen inneren und einen äußeren Nullpunkt haben,

dauert es länger, den Tonabnehmer auf den richtigen Überhang einzustellen, da man zwischen äußerem und

innerem Nullpunkt hin- und hergehen muss, bis die Positionierung an beiden richtig ist. Wenn Sie nur einen

Nullpunkt verwenden, aber nicht den anderen, wird das Ergebnis sehr, sehr ungenau! Das Align it PRO ist so

Richtig

Vorderansicht des Tonabnehmers

Spiegelung vom Tonabnehmer
