Basic Performer 2

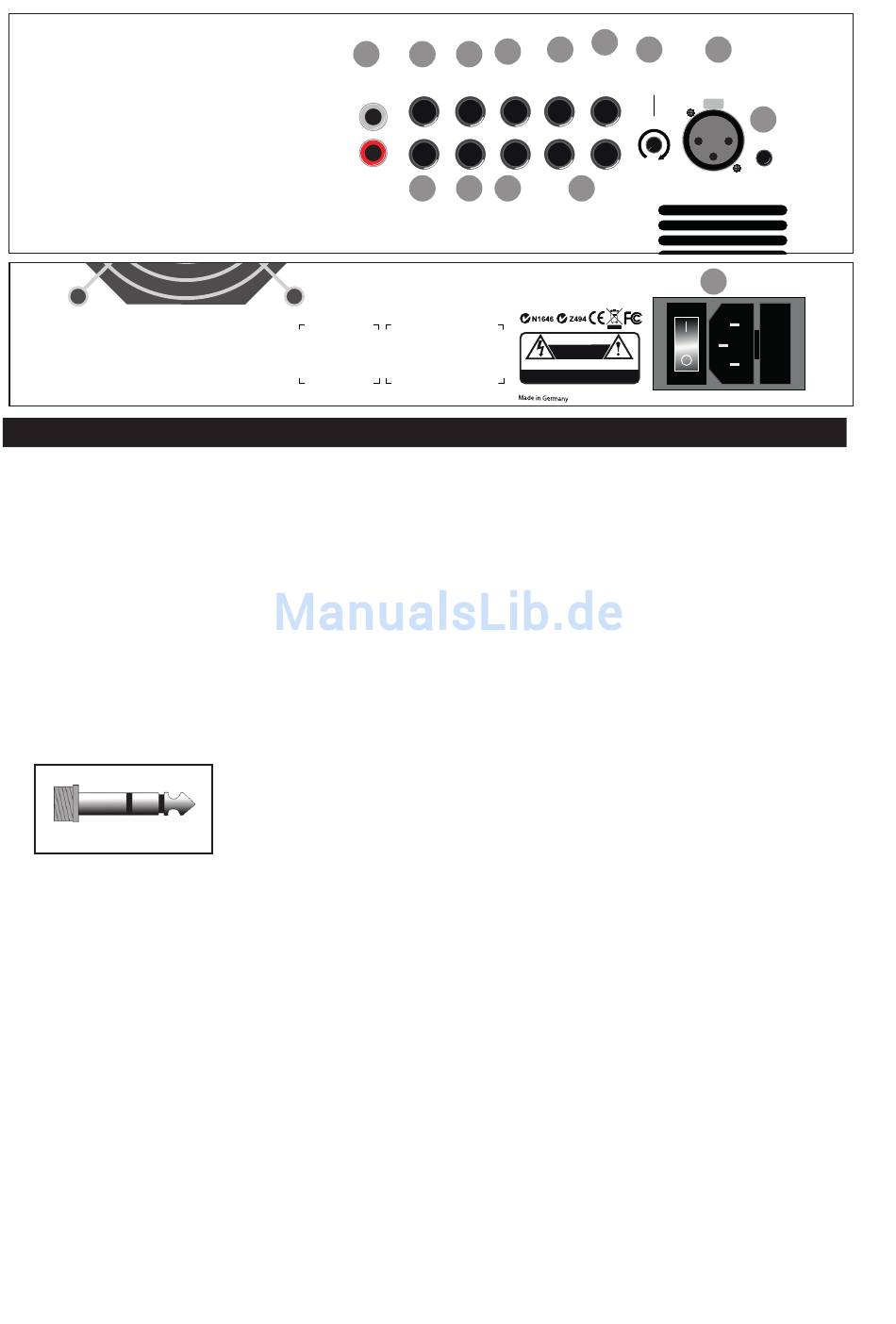

3.2 Rückseite
1) aux in
Cinch Eingang L/R für CD player, iPhone...
2) line out
Regelbar über Master miut Klangregelung
3) send 11) return
Dieser Ausgang stellt die Verbindung zum In-
put eines externen Effektgerätes her. Gemein-
sam mit return bildet send einen Effektein-
schleifweg. Der Effekt kann per Fußschalter
ein- oder ausgeschaltet werden.
4) Headphones
5) tuner
Dieser Signalausgang (-9 dbV), der das Signal
vor dem master abgreift, ist zum Anschluss
eines Stimmgerätes vorgesehen.kann per
Fußschalter ein- oder ausgeschaltet werden.
Return kann auch allein als quasi Auxiliary-
Signaleingang verwendet werden (-10 dbV).
6) footswitch
Anschlussbuchse für einen Doppel-Fußschalter
(Ein-/Aus-Schalter, tip = interner Effekt /
ring = externer Effekt an/aus).
7) DI level
Pegel-Regler für Kanal 1
1
aux in
L
R
!!! Achtung: Bitte ver-
wenden Sie ausschließ-
lich Kopfhörer mit Ste-
reo-Klinkenstecker an
dieser Ausgangsbuchse ,
der Lautsprecher wird
stumm geschaltet !!!
ext. efx
tip =
on/o
5
4
2
3
line out
send
headphones
tuner
insert
return
sub out
footswitch
10
11
12
13
ext. efx
tip =
on/o
C AU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
8) DI -out
Symmetrischer XLR Ausgang, pre Volume
9) gnd lift
Schalter um die Signalmasse vom
Schutzleiter zu trennen
C AU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
10) insert
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Einschleifpunkt vor Master
12) Sub out
Ausgang zum aktiven Subwoofer
13) footswitch
Anschlussbuchse für einen Doppel-Fußschalter
(Ein-/Aus-Schalter, tip = interner Effekt /
ring = externer Effekt an/aus).
14) power on
Am power on Schalter der Netzkombination mit
integriertem Sicherungshalter schalten Sie den
Basic Performer an und aus.
tip = ch. 1 mute
3 = neg
ring = ch. 2 mute
6
7
8
tip = ensemble/solo
footswitch
DI-level
DI-out
Push
gnd lift
footswitch
1 = gnd
2 = pos
tip = ch. 1 mute
3 = neg
ring = ch. 2 mute
14
power on
power on
9
5
