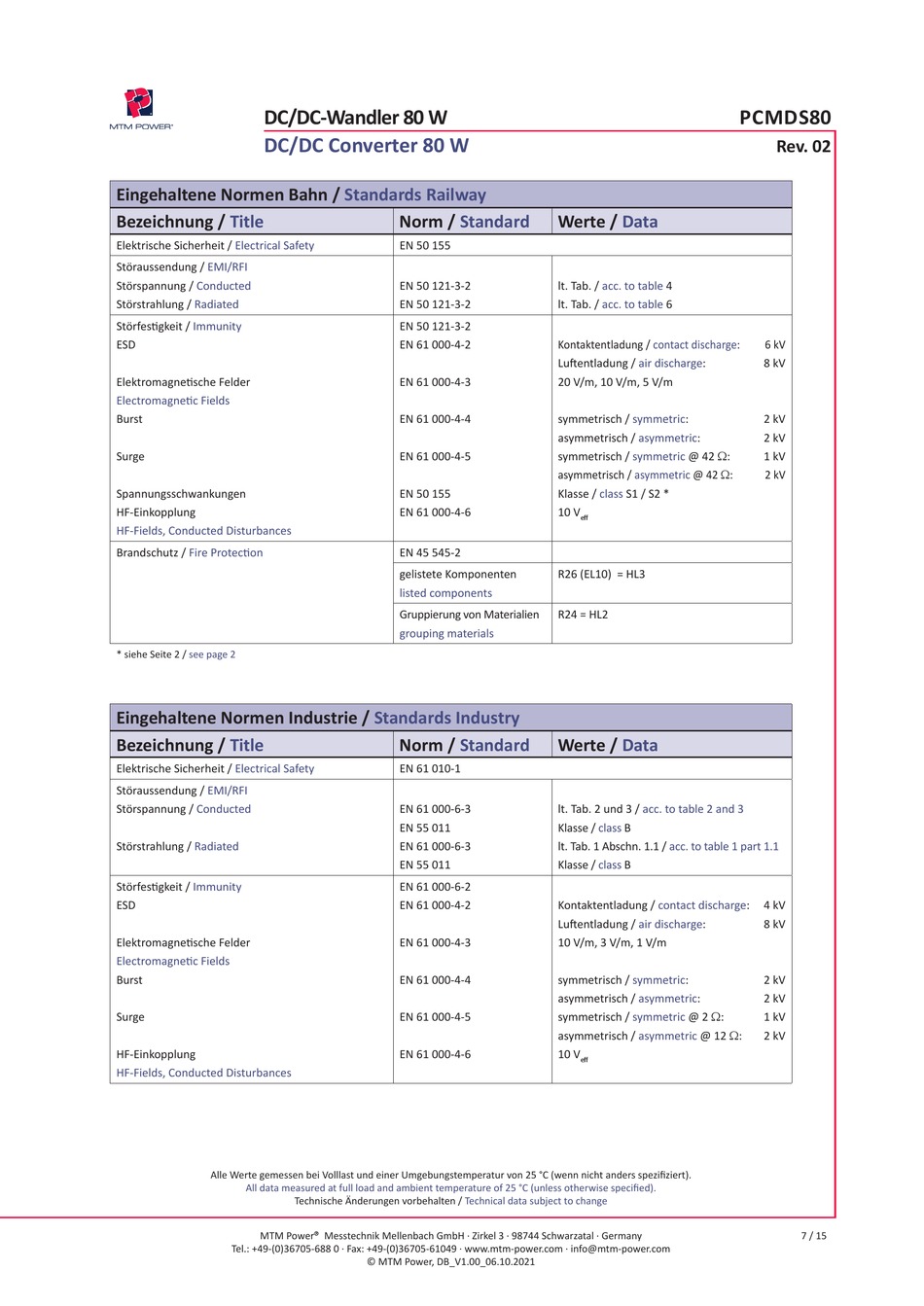

MTM Power PCMDS80 Bedienungsanleitung Seite 7

DC/DC-Wandler 80 W
DC/DC Converter 80 W
Eingehaltene Normen Bahn /
Bezeichnung / Title
Elektrische Sicherheit / Electrical Safety
Störaussendung / EMI/RFI
Störspannung / Conducted
Störstrahlung / Radiated
Störfestigkeit / Immunity
ESD
Elektromagnetische Felder
Electromagnetic Fields
Burst
Surge
Spannungsschwankungen
HF-Einkopplung
HF-Fields, Conducted Disturbances
Brandschutz / Fire Protection
* siehe Seite 2 / see page 2
Eingehaltene Normen Industrie /
Bezeichnung / Title
Elektrische Sicherheit / Electrical Safety
Störaussendung / EMI/RFI
Störspannung / Conducted
Störstrahlung / Radiated
Störfestigkeit / Immunity
ESD
Elektromagnetische Felder
Electromagnetic Fields
Burst
Surge
HF-Einkopplung
HF-Fields, Conducted Disturbances
Alle Werte gemessen bei Volllast und einer Umgebungstemperatur von 25 °C (wenn nicht anders spezifiziert).
All data measured at full load and ambient temperature of 25 °C (unless otherwise specified).
MTM Power
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com
Standards Railway
Norm / Standard
EN 50 155
EN 50 121-3-2
EN 50 121-3-2
EN 50 121-3-2
EN 61 000-4-2
EN 61 000-4-3
EN 61 000-4-4
EN 61 000-4-5
EN 50 155
EN 61 000-4-6
EN 45 545-2
gelistete Komponenten
listed components
Gruppierung von Materialien
grouping materials
Standards Industry
Norm / Standard
EN 61 010-1
EN 61 000-6-3
EN 55 011
EN 61 000-6-3
EN 55 011
EN 61 000-6-2
EN 61 000-4-2
EN 61 000-4-3
EN 61 000-4-4
EN 61 000-4-5
EN 61 000-4-6
Technische Änderungen vorbehalten / Technical data subject to change
Messtechnik Mellenbach GmbH · Zirkel 3 · 98744 Schwarzatal · Germany

© MTM Power, DB_V1.00_06.10.2021
Werte / Data
lt. Tab. / acc. to table 4
lt. Tab. / acc. to table 6
Kontaktentladung / contact discharge:
Luftentladung / air discharge:
20 V/m, 10 V/m, 5 V/m
symmetrisch / symmetric:
asymmetrisch / asymmetric:
symmetrisch / symmetric @ 42 W:
asymmetrisch / asymmetric @ 42 W:
Klasse / class S1 / S2 *
10 V
eff
R26 (EL10) = HL3
R24 = HL2
Werte / Data
lt. Tab. 2 und 3 / acc. to table 2 and 3
Klasse / class B
lt. Tab. 1 Abschn. 1.1 / acc. to table 1 part 1.1
Klasse / class B
Kontaktentladung / contact discharge:
Luftentladung / air discharge:
10 V/m, 3 V/m, 1 V/m
symmetrisch / symmetric:
asymmetrisch / asymmetric:
symmetrisch / symmetric @ 2 W:
asymmetrisch / asymmetric @ 12 W:
10 V
eff
PCMDS80
Rev. 02
6 kV
8 kV
2 kV
2 kV
1 kV
2 kV
4 kV
8 kV
2 kV
2 kV
1 kV
2 kV
7 / 15
