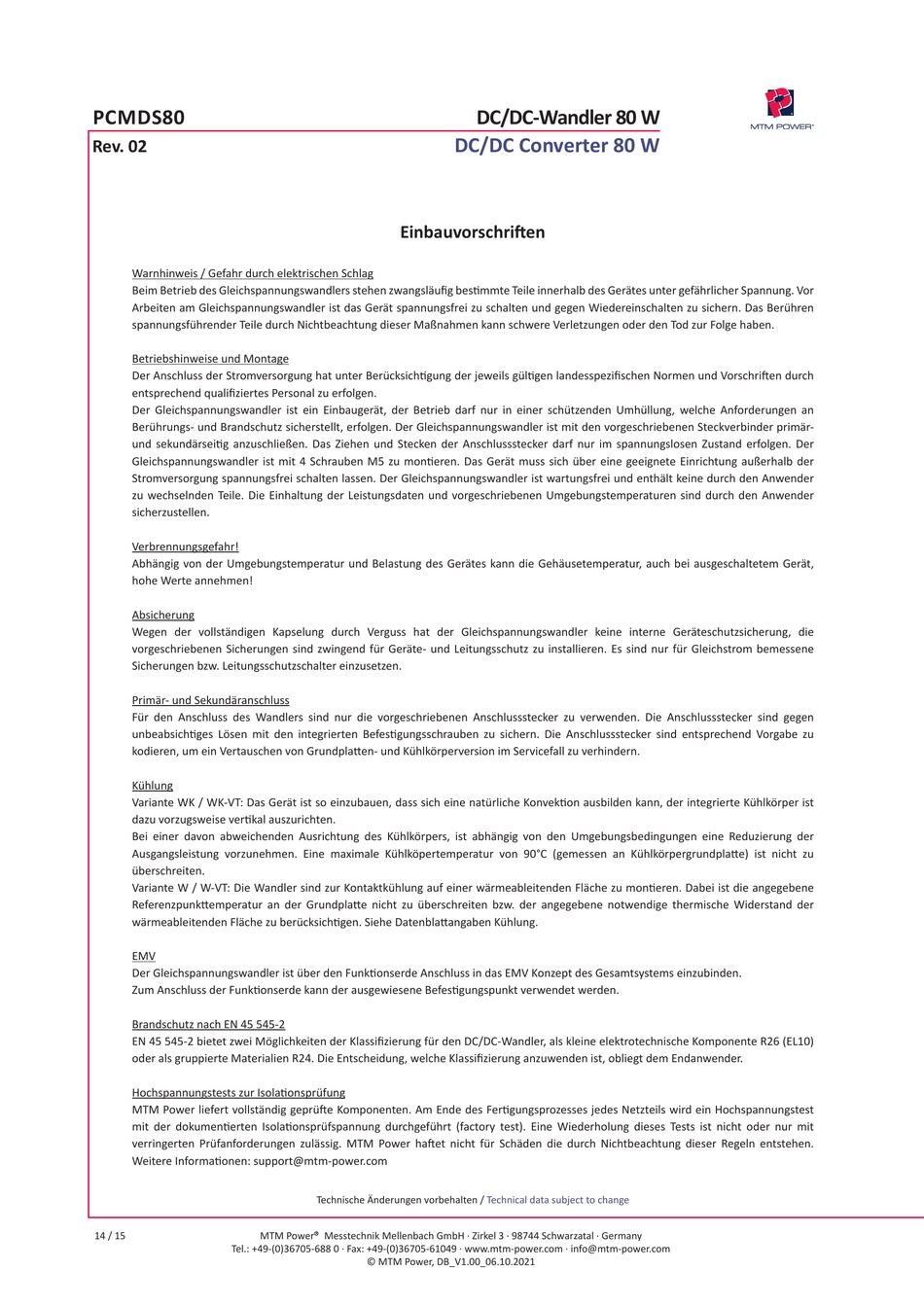

PCMDS80
DC/DC-Wandler 80 W
DC/DC Converter 80 W
Rev. 02
Einbauvorschriften
Warnhinweis / Gefahr durch elektrischen Schlag
Beim Betrieb des Gleichspannungswandlers stehen zwangsläufig bestimmte Teile innerhalb des Gerätes unter gefährlicher Spannung. Vor
Arbeiten am Gleichspannungswandler ist das Gerät spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. Das Berühren
spannungsführender Teile durch Nichtbeachtung dieser Maßnahmen kann schwere Verletzungen oder den Tod zur Folge haben.
Betriebshinweise und Montage
Der Anschluss der Stromversorgung hat unter Berücksichtigung der jeweils gültigen landesspezifischen Normen und Vorschriften durch
entsprechend qualifiziertes Personal zu erfolgen.
Der Gleichspannungswandler ist ein Einbaugerät, der Betrieb darf nur in einer schützenden Umhüllung, welche Anforderungen an
Berührungs- und Brandschutz sicherstellt, erfolgen. Der Gleichspannungswandler ist mit den vorgeschriebenen Steckverbinder primär-
und sekundärseitig anzuschließen. Das Ziehen und Stecken der Anschlussstecker darf nur im spannungslosen Zustand erfolgen. Der
Gleichspannungswandler ist mit 4 Schrauben M5 zu montieren. Das Gerät muss sich über eine geeignete Einrichtung außerhalb der
Stromversorgung spannungsfrei schalten lassen. Der Gleichspannungswandler ist wartungsfrei und enthält keine durch den Anwender
zu wechselnden Teile. Die Einhaltung der Leistungsdaten und vorgeschriebenen Umgebungstemperaturen sind durch den Anwender
sicherzustellen.
Verbrennungsgefahr!
Abhängig von der Umgebungstemperatur und Belastung des Gerätes kann die Gehäusetemperatur, auch bei ausgeschaltetem Gerät,
hohe Werte annehmen!
Absicherung
Wegen der vollständigen Kapselung durch Verguss hat der Gleichspannungswandler keine interne Geräteschutzsicherung, die
vorgeschriebenen Sicherungen sind zwingend für Geräte- und Leitungsschutz zu installieren. Es sind nur für Gleichstrom bemessene
Sicherungen bzw. Leitungsschutzschalter einzusetzen.
Primär- und Sekundäranschluss
Für den Anschluss des Wandlers sind nur die vorgeschriebenen Anschlussstecker zu verwenden. Die Anschlussstecker sind gegen
unbeabsichtiges Lösen mit den integrierten Befestigungsschrauben zu sichern. Die Anschlussstecker sind entsprechend Vorgabe zu
kodieren, um ein Vertauschen von Grundplatten- und Kühlkörperversion im Servicefall zu verhindern.
Kühlung
Variante WK / WK-VT: Das Gerät ist so einzubauen, dass sich eine natürliche Konvektion ausbilden kann, der integrierte Kühlkörper ist
dazu vorzugsweise vertikal auszurichten.
Bei einer davon abweichenden Ausrichtung des Kühlkörpers, ist abhängig von den Umgebungsbedingungen eine Reduzierung der
Ausgangsleistung vorzunehmen. Eine maximale Kühlköpertemperatur von 90°C (gemessen an Kühlkörpergrundplatte) ist nicht zu
überschreiten.
Variante W / W-VT: Die Wandler sind zur Kontaktkühlung auf einer wärmeableitenden Fläche zu montieren. Dabei ist die angegebene
Referenzpunkttemperatur an der Grundplatte nicht zu überschreiten bzw. der angegebene notwendige thermische Widerstand der
wärmeableitenden Fläche zu berücksichtigen. Siehe Datenblattangaben Kühlung.
EMV
Der Gleichspannungswandler ist über den Funktionserde Anschluss in das EMV Konzept des Gesamtsystems einzubinden.
Zum Anschluss der Funktionserde kann der ausgewiesene Befestigungspunkt verwendet werden.
Brandschutz nach EN 45 545-2
EN 45 545-2 bietet zwei Möglichkeiten der Klassifizierung für den DC/DC-Wandler, als kleine elektrotechnische Komponente R26 (EL10)
oder als gruppierte Materialien R24. Die Entscheidung, welche Klassifizierung anzuwenden ist, obliegt dem Endanwender.
Hochspannungstests zur Isolationsprüfung
MTM Power liefert vollständig geprüfte Komponenten. Am Ende des Fertigungsprozesses jedes Netzteils wird ein Hochspannungstest
mit der dokumentierten Isolationsprüfspannung durchgeführt (factory test). Eine Wiederholung dieses Tests ist nicht oder nur mit
verringerten Prüfanforderungen zulässig. MTM Power haftet nicht für Schäden die durch Nichtbeachtung dieser Regeln entstehen.
Weitere Informationen: support@mtm-power.com
Technische Änderungen vorbehalten /
Technical data subject to change
14 / 15
