AFRISO FTM T Betriebsanleitung
Funktransmitter für temperatur und/oder feuchte
Vorschau ausblenden
Andere Handbücher für FTM T:
- Betriebsanleitung (16 Seiten) ,
- Betriebsanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO FTM T
Inhaltszusammenfassung für AFRISO FTM T

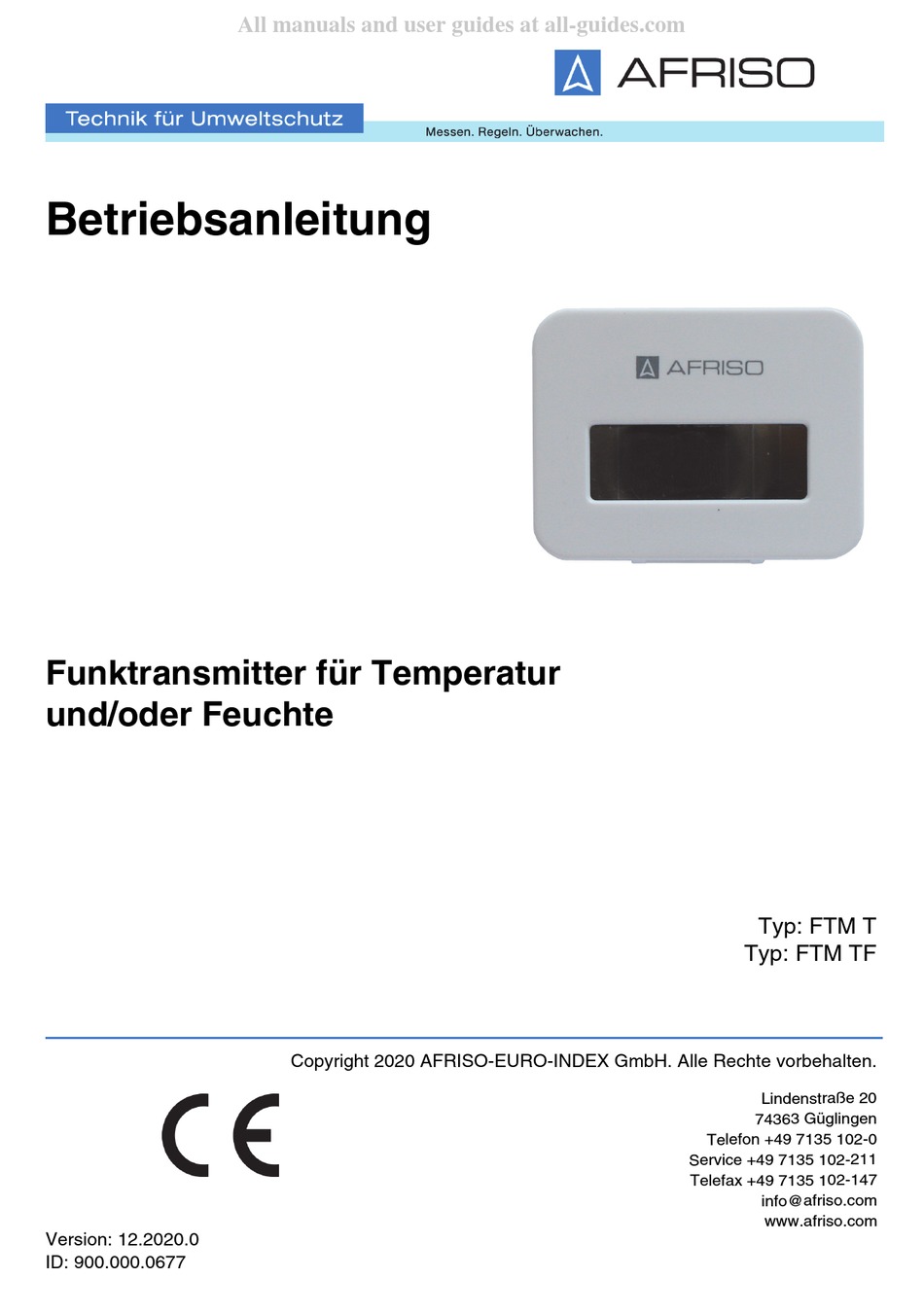

- Seite 1 All manuals and user guides at all-guides.com Betriebsanleitung Funktransmitter für Temperatur und/oder Feuchte Typ: FTM T Typ: FTM TF Copyright 2020 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Version: 12.2020.0 ID: 900.000.0677...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den Funktransmitter für Temperatur und/ oder Feuchte „FTM T / FTM TF“ (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben.
-
Seite 3: Warnhinweise Und Gefahrenklassen
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. Bestimmungsgemäße Verwendung Das Produkt „FTM T“ eignet sich ausschließlich zur Messung der Umge- bungstemperatur. Das Produkt „FTM TF“ misst zusätzlich die Feuchte der Umgebungsluft. Messwerte werden über EnOcean®-Funktelegramme gesendet. -
Seite 4: Informationen Zur Sicherheit
Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. FTM T / FTM TF... -
Seite 5: Transport Und Lagerung
Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. FTM T / FTM TF... -
Seite 6: Übersicht
All manuals and user guides at all-guides.com Produktbeschreibung Produktbeschreibung Übersicht A. Gehäuse B. Abdeckung C. Halter D. Klebepunkte E. Antenne F. Batteriefach G. LRN-Taste H. Luftschlitze I. Solarzellen Abmessungen Abbildung 1: Abmessungen in mm FTM T / FTM TF... -
Seite 7: Produktbeschreibung
Temperatur: 0 ... 40 °C Messbereich Feuchte: 0 ... 100 % r.F. Temperatur: ±1K Genauigkeit Feuchte: ±5 % r.F. Temperatureinsatzbereich Umgebung 0 ... 40 °C Lagerung -20 ... 60 °C Max. Luftfeuchtigkeit 90 % (nicht kondensierend) FTM T / FTM TF... - Seite 8 Elektromagnetische Verträglichkeit (EMV) (2014/30/EU) Niederspannungsrichtlinie (2014/35/EU) Radio Equipment Directive, RED (2014/53/EU) EnOcean® -Funk Frequenz 868,3 MHz Sendeleistung Max. 10 mW Reichweite Siehe Kapitel "Informationen zu EnOcean®-Funk" EnOcean® Equipment Profile (EEP) A5-02-05 (FTM T) A5-04-01 (FTM TF) FTM T / FTM TF...
-
Seite 9: Montage Vorbereiten
(im Lieferumfang enthalten) können Sie den Halter ankleben. 1. Montieren Sie den Halter an die Wand oder an ein Rohr. Produkt vor dem Aufstecken auf den Halter einlernen. 2. Schieben Sie das Produkt auf den Halter, bis es hörbar ein- rastet. FTM T / FTM TF... -
Seite 10: Batterie Einsetzen (Optional)
Sie die Abdeckung. 3. Setzen Sie die Lithium-Batterie Typ ½ AA ein. Achten Sie auf die korrekte Polung. 4. Setzten Sie die Abdeckung ein. 5. Schieben Sie das Produkt auf den Halter, bis es hörbar einrastet. FTM T / FTM TF... -
Seite 11: Einlernen
ELEKTROSTATISCHE ENTLADUNG • Erden Sie sich immer, bevor Sie die elektronischen Bauteile berühren. • Wenn Sie die LRN-Taste mit dem Finger drücken, müssen Sie elektrostati- sche Entladungen vermeiden. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. FTM T / FTM TF... - Seite 12 - Das Produkt sendet ein Lern- Telegramm (LRNTEL) an das AFRISOhome Gateway. - Das Produkt ist mit dem AFRI- SOhome Gateway verbunden. 4. Setzten Sie die Abdeckung ein. 5. Schieben Sie das Produkt auf den Halter, bis es hörbar einrastet. FTM T / FTM TF...
-
Seite 13: Wartung
Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. FTM T / FTM TF... -
Seite 14: Ersatzteile Und Zubehör
Artikelbezeichnung Art.-Nr. Abbildung Funktransmitter für Tempera- 78144 tur “FTM T“ Funktransmitter für Tempera- 78145 tur und/oder Feuchte “FTM TF“ Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. Abbildung Halter Funktransmitter 09 01 000303 Lithium-Batterie ½ AA 78100 FTM T / FTM TF... -
Seite 15: Möglichkeiten Der Enocean®-Technologie
Funkstandard • Funktechnologie • AN001 • AN102 • AN103 • AN201 13.3 Möglichkeiten der EnOcean®-Technologie Unterlagen über EnOcean®-Technologien finden Sie im Internet unter www.afrisohome.de. Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu AFRISO-Produkten. FTM T / FTM TF...
