- Seite 1 S I G R A Aufbauanweisung (Bitte aufbewahren, Stand 02.11.2022)
- Seite 2 Auf Musterring Möbel ist Verlass. Die Garantiebestimmungen, Gebrauchs- und Pflegean- a h r e a r a n t i e weisungen sind im Musterring Möbel-Gütepass geregelt. gemäß Gütepass Service-Information Sie erreichen uns per E-Mail oder über das Servicetelefon zu den üblichen Geschäftszeiten.

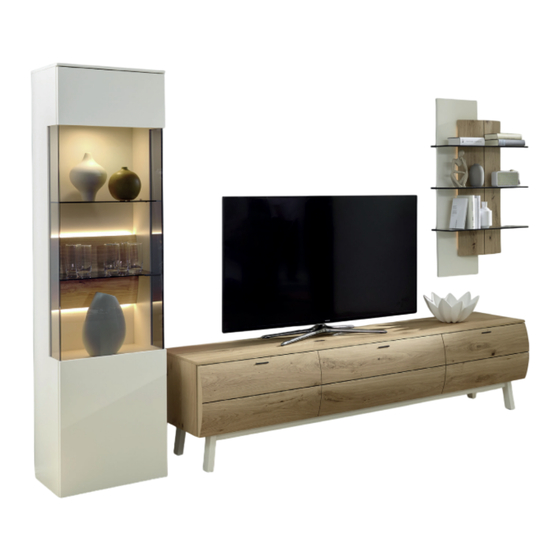

- Seite 3 Aufbauanweisung SIGRA Bild 1, Beispielwände qualifiziertes Fachpersonal SG11 Achtung! Bitte beachten! Hängeelemente exakt nach Vorgabe montieren! Alle kippgefährdeten Elemente mit den mitgelieferten Kippsicherungen befestigen! Bild 2 Bei allen U-Schränken 8R wird ein Befestigungswinkel mit Rundkopf- Metallzapfen als Kippsicherung schraube 4x17 Dübel Ø...
- Seite 4 SIGRA Bild 3, Wandpaneele+ Hängeschrank bohren Bsp. SG3, (SG1 ohne 7x Dübel 8mm bohren und Wandhaken eindrehen Hängeschrank) Zylinderkopfschraube 5,5x70 + Dübel 8mm Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
- Seite 5 SIGRA Bild 5, Wandpaneele einhängen Wandpaneel einhängen Justierung Wandpaneele Neigung Wandpaneel mit Gabelschlüssel SW 8 einstellen Bild 6, Fußgestell verbinden Gewindemuffe vormontiert Maxi-Excenter Bolzen für Pfeilrichtung beachten ! Maxi-Excenter Sechskantschlüssel SW6 4 St. Stellgleiter M8x 20mm eindrehen 27.10.2022/EFF...
- Seite 6 SIGRA Bild 7, Fußgestell befestigen Gestell mit 12 St. Teller- schrauben 4,5x 60mm an markierten Punkten befestigen! Karton verwenden! Kratzschutz! Bild 8, Schrank ausrichten 27.10.2022/EFF...
- Seite 7 SIGRA Bild 9, Wandpaneele+ Hängeschränke bohren SG11 5x Dübel 8mm bohren und Wandhaken eindrehen Zyl.-schraube 5,5x70 + Dübel 8mm + Wandschienen 2x WP5-L (links) 2x WP5-R (rechts) Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
- Seite 8 SIGRA Bild 11, Hängeschränke einhängen Justierung der Hängeschränke - SG11 Achtung!! Von oben kontrollieren, dass alle Beschläge in der Schiene eingehängt sind. Justierung der Hängeschränke Rote Schraube Nr. 3 festziehen, Aushängesicherung! Bild 12 SG11 Befestigung Abdeckplatten 13mm an markierten Punkten von innen!
- Seite 9 SIGRA Bild 13, Runddpaneele mit Glasböden verbinden SG11 Rundpaneel 6x Stahldübel mit Quermutter- bolzen am oberen Wandpaneel montieren Glasboden GLB65-20 6x Gehäuse mit Stiftschraube M6 am unteren Wandpaneel montieren, Paneele verbinden und Beschlag festziehen! 4x Pilzdübel an mittleren Rundpaneelen montieren...
- Seite 10 SIGRA Bild 15, Glasboden am Wandpaneel befestigen SG11 Glasboden Wandpaneel SW 5 Glasboden ins Wand- paneel einschieben Glasboden festklemmen und Neigung einstellen! WI15-163 WI15-211 Bild 16, Wandpaneele einhängen SG11 Wandpaneele einhängen Justierung Wandpaneele Neigung Wandpaneel mit Gabelschlüssel SW 8 einstellen...
- Seite 11 SIGRA Bild 17 SG41 Befestigung Abdeckplatten 13mm an markierten Punkten von innen! (Senkschraube 4x 27mm und Abdeck- Kappen in Korpusfarbe) Abdeck-Kappe vernickelt Ø5mm, für nicht verwendete Verbindungsbohrungen in Schrankseiten montieren! Verbindungsschraube M4x 28 mit Hülsenmutter Bild 18 SG41 Bei allen U-Schränken 8R, wird ein Befestigungswinkel mit Metallzapfen als Kippsicherung montiert.
- Seite 12 SIGRA Bild 19, Wandpaneele+ Hängeschränke bohren bohren SG21 4x Dübel 8mm bohren und Wandhaken eindrehen Montage Wandschienen, siehe Bild 3 Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
- Seite 13 SIGRA Montage Schubkasteneinteilung Clips eindrücken Gläser einschieben Profile sind im Schubkasten vormontiert E1-49 , 3 Gläser 298x 70x 4mm E1-98, 4 Gläser 298x 70x 4mm EK1-98, 4 Gläser 378x 70x 4mm EK2-81, 4 Gläser 378x 170x 4mm EK2-98, 4 Gläser 378x 170x 4mm...
- Seite 14 SIGRA Einstellung Tür Banddemontage ausrichten der Tür in senkrechter Richtung Ein- bzw. Ausschalter der Tür- Dämpfung! öffnen Tiefenverstellung Bandabdeckung: Bei gekröpften Bändern, gekröpfte Abdeckung verwenden ausrichten der Tür mit der Verstellschraube in waagerechter Richtung Schubkasten Höhen-Feinjustierung 27.10.2022/EFF...
- Seite 15 SIGRA Push-Schubkasten (nur U3-21) Schubkasten Höhen- Feinjustierung Push-Schubkasten (nur U3-21) Schubkasten Seiten- Feinjustierung Einstellung Frontspalt mit Push (nur bei Türen mit Push-Technik) Push-Beschlag am Schrank montiert, verstellbar mit Magnetzuhaltung Türe öffnet sich durch drücken! Copyrigth 2019/2020 by Bei nicht vorschriftsmäßiger und / oder Musterring International nicht fachmännischer Montage wird bei...
- Seite 16 Wichtiger Hinweis zur LED-Beleuchtung: Beleuchtungsplan SIGRA ohne FKS4 Anschluß der Leuchten nur an Sicherheits- trafos nach EN 61558 (VDE 570), 12 Volt Gleichspannung (DC). Achtung, max. Belastung vom Trafo beachten! Eine Überlastung vom Trafo verkürzt die Betriebsdauer! Defekt!!! EVG‐LED, 10 fach‐Verteiler, 12V‐DC (weißes Stecksystem), 30Watt, 230V L. 5m, mit Handschalter und Euro‐Flachstecker "LEVG30"...
- Seite 17 Beleuchtungsplan SIGRA mit FKS4 Wichtiger Hinweis zur LED-Beleuchtung: Achtung, max. Belastung vom Trafo Anschluß der Leuchten nur an Sicherheits- beachten! Eine Überlastung vom Trafo trafos nach EN 61558 (VDE 570), 12 Volt verkürzt die Betriebsdauer! Defekt!!! Gleichspannung (DC). LED‐Glasbodenbeleuchtung für Vitrinen LED‐Glasbodenl. 283mm "LG33"...
- Seite 18 Aufbauanweisung SIGRA CT307-110; CT307-75 (Bitte aufbewahren) Bild 1, Couchtische komplett qualifiziertes Fachpersonal CT307-110 CT307-75 Bild 2, Sockelplatte befestigen Sockelplatte 19mm Sockelplatte mit Korpus verbinden 4x Tellerschrauben 4x 35 mm Korpus mit Türe 2x Pilzdübel in Sockelplatte eindrücken Karton verwenden! Kratzschutz!
- Seite 19 SIGRA Bild 3, Zylinderstifte montieren 2 St. Zylinderstifte Ø8x 36mm als Drehsicherung in Bohrungen eindrücken! Bild 4, Glasplatte befestigen Edelstahladapter mit Glasplatte verklebt 1 x Gegenplatte aus Stahl zwischen Boden+ Schrauben legen! 2 x Zylinderschraube M8x 50mm fest anziehen, damit die Glasplatte nicht wackelt! (Sechskantschlüssel SW6)
