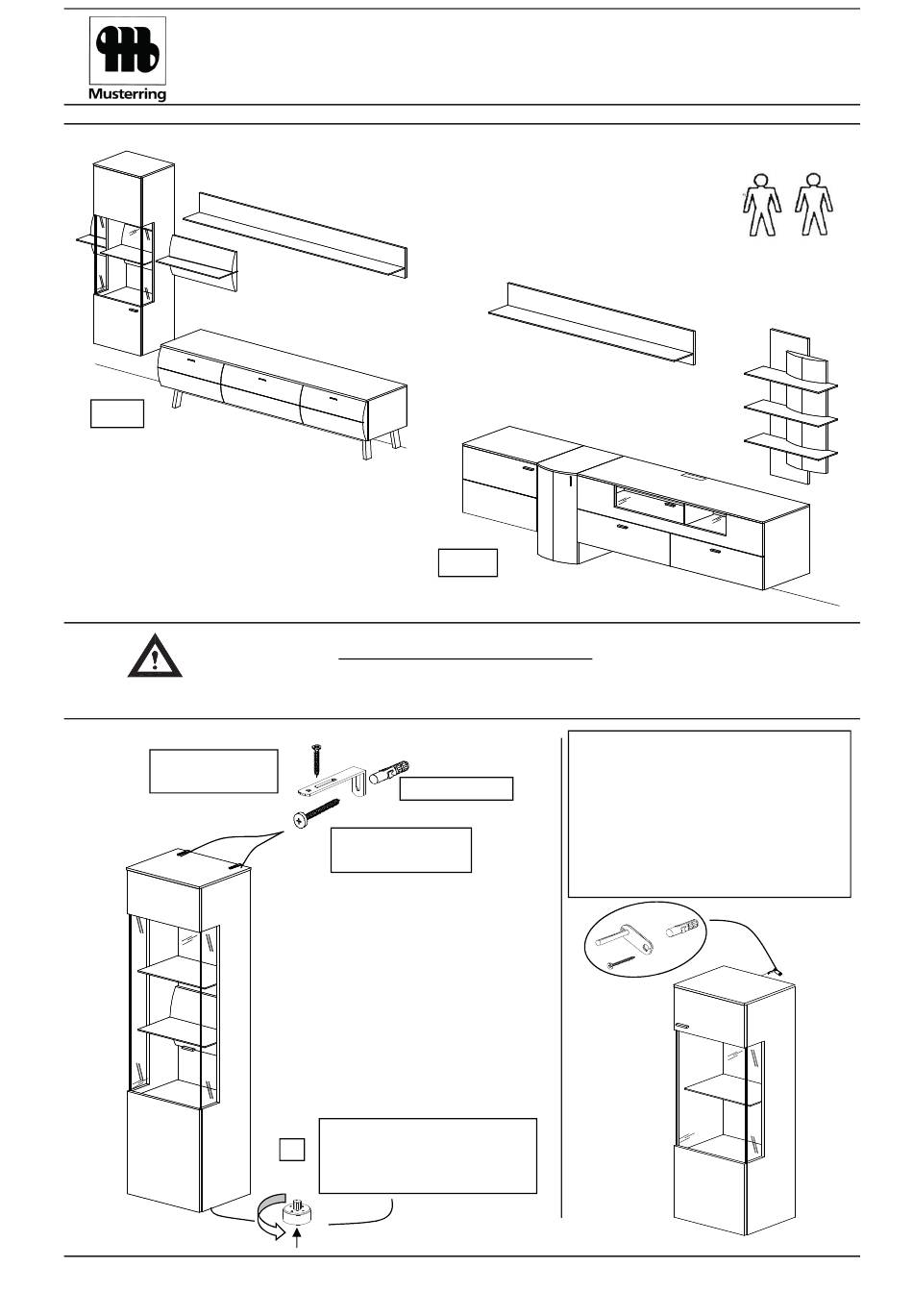

Bild 1, Beispielwände
SG3
Alle kippgefährdeten Elemente mit den mitgelieferten Kippsicherungen befestigen!
Bild 2
Rundkopf-
schraube 4x17
Aufbauanweisung
Achtung! Bitte beachten!
Hängeelemente exakt nach Vorgabe montieren!
Dübel Ø 8mm
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
+/-
eindrücken und Schränke
ausrichten
27.10.2022/EFF
SG11
Bei allen U-Schränken 8R
wird ein Befestigungswinkel mit
Metallzapfen als Kippsicherung
montiert. Hierbei wird eine
Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 19mm Abdeckplatte den
Beschlag ab.
SIGRA
qualifiziertes
Fachpersonal
3
