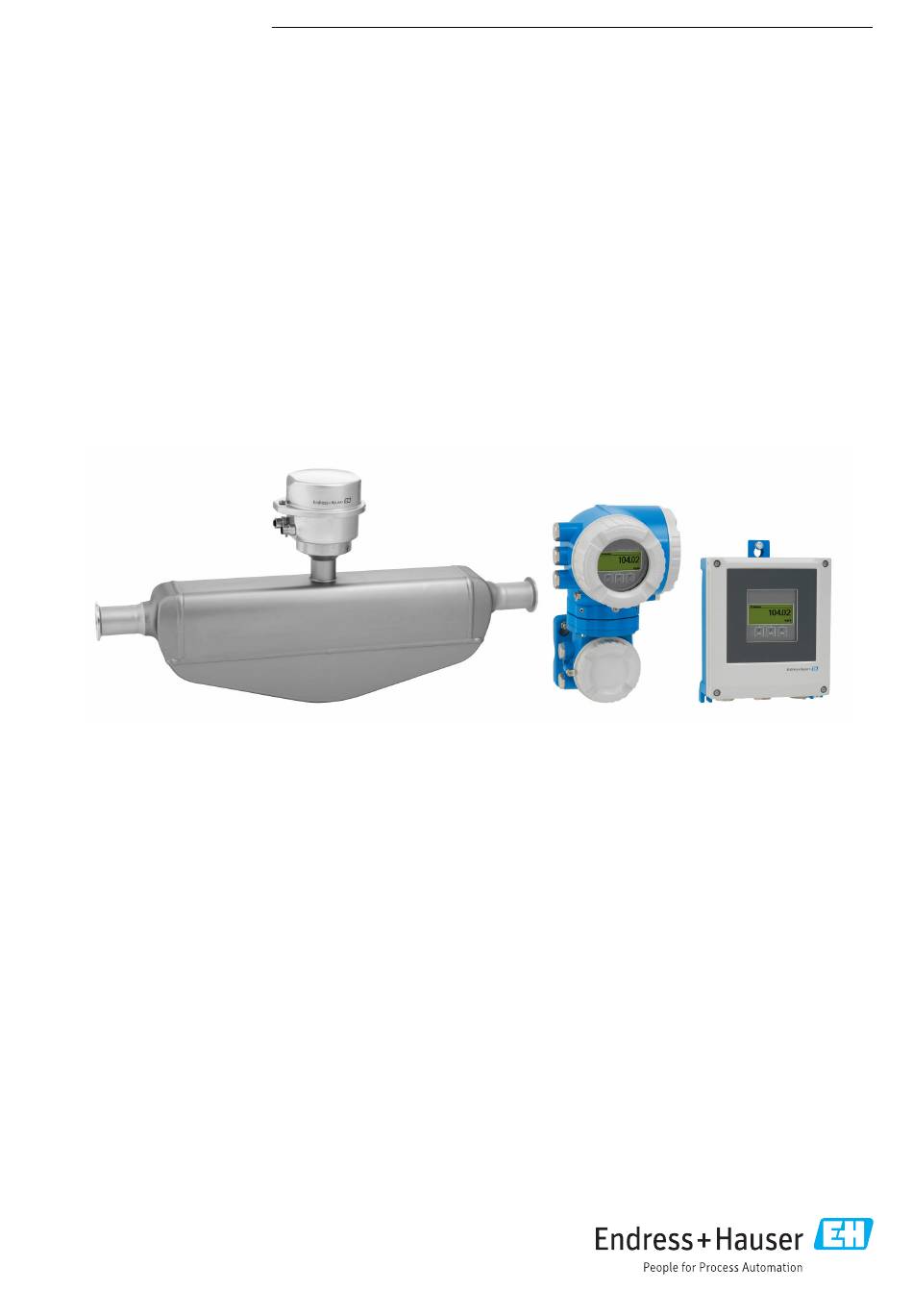

Seite 1 Products Solutions Services TI01288D/06/DE/08.22-00 71551589 2022-08-01 Technische Information Proline Promass S 500 Coriolis-Durchflussmessgerät Leicht zu reinigendes Gerät mit selbstentleerbarem Einrohrsystem, als Getrenntausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Verbesserte Prozesssicherheit – einfach reinigbares und stoffeigenschaften wie Viskosität und Dichte...
Seite 2: Inhaltsverzeichnis
Proline Promass S 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 66 Symbole .
Seite 3 Proline Promass S 500 Weitere Zertifizierungen ..... . . 115 Externe Normen und Richtlinien ....
Seite 4: Hinweise Zum Dokument
Proline Promass S 500 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass S 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Dichtemessung
Proline Promass S 500 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.
Seite 7: Messeinrichtung
Proline Promass S 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungska- bel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...
Seite 8: Gerätearchitektur
Proline Promass S 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...
Seite 9: Gerätespezifische It-Sicherheit
Proline Promass S 500 Sicherheit IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanismen, um es gegen ver- sehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und des- sen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
Seite 10 Proline Promass S 500 WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle wird durch den Netzwerkschlüssel geschützt. Die WLAN- Authentifizierung des Netzwerkschlüssels ist konform dem Standard IEEE 802.11.
Seite 11 Proline Promass S 500 oder IEEE. Hierzu zählen organisatorische Sicherheitsmaßnahmen wie die Vergabe von Zutrittsbe- rechtigungen und auch technische Maßnahmen wie zum Beispiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB Das Gerät kann in eine Ringtopologie eingebunden werden.
Seite 12: Eingang
Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen kann das Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel...
Seite 13 Proline Promass S 500 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS DP • PROFIBUS PA • Modbus RS485 • EtherNet/IP • PROFINET • PROFINET mit Ethernet-APL Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv)
Seite 14: Ausgang
Proline Promass S 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …4 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 15 Proline Promass S 500 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 und 4 Optionen für Aus-/Eingang 2 →  14 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓...
Seite 16: Ausgangssignal
Proline Promass S 500 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 17 Proline Promass S 500 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 18 Proline Promass S 500 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 19 Proline Promass S 500 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 20 Proline Promass S 500 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 21: Relaisausgang
Proline Promass S 500 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 22: Ausfallsignal
Proline Promass S 500 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 23 Proline Promass S 500 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 24: Webbrowser
Proline Promass S 500 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 25: Ex-Anschlusswerte
Proline Promass S 500 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 26 Proline Promass S 500 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 27: Galvanische Trennung
Proline Promass S 500 Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien...
Seite 28 Proline Promass S 500 Subscriber VCRs Publisher VCRs Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  121. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11...
Seite 29 Proline Promass S 500 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • https://www.endress.com/download Auf der Produktseite des Geräts: PRODUCTS → Product Finder → Links • https://www.profibus.com Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes •...
Seite 30 Proline Promass S 500 Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung •...
Seite 31 Proline Promass S 500 Device Level Ring (DLR) Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  121. • Zyklische Datenübertragung • Blockmodell • Ein- und Ausgangsgruppen PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3...
Seite 32 Proline Promass S 500 Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Asset Management Software (z.B. FieldCare, Device-...
Seite 33: Energieversorgung
Proline Promass S 500 Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Asset Management Software (z.B. FieldCare, Device-...
Seite 34: Verfügbare Gerätestecker
Proline Promass S 500 EtherNet/IP Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  14.
Seite 35: Pinbelegung Gerätestecker
Proline Promass S 500 Bestellmerkmal "Eingang; Ausgang 1", Option GA "PROFIBUS PA" Bestellmerkmal Kabeleinführung/Anschluss →  39 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – Bestellmerkmal "Eingang; Ausgang 1", Option NA "EtherNet/IP" Bestellmerkmal Kabeleinführung/Anschluss →  39 "Elektrischer Anschluss"...
Seite 36 Proline Promass S 500 PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO...
Seite 37: Versorgungsspannung
Proline Promass S 500  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: •...
Seite 38: Elektrischer Anschluss
Proline Promass S 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 62 61 64 63 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Anschluss Potenzialausgleich (PE) Verbindungskabel ISEM-Kommunikation Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer...
Seite 39: Anschluss Messumformer
Proline Promass S 500 Anschluss Verbindungskabel: Proline 500 Der Anschluss des Verbindungskabels erfolgt über Klemmen. 10 9 A0028197 Anschluss Potenzialausgleich (PE) Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer Verbindungskabel Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer Anschluss Potenzialausgleich (PE) Anschluss Messumformer • Klemmenbelegung →  33 •...
Seite 40 Proline Promass S 500 Anschluss Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Anschluss Potenzialausgleich (PE) Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 41: Anschlussbeispiele
Proline Promass S 500 Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung: PROFINET bzw. EtherNet/IP (RJ45 Stecker) Anschluss an Serviceschnittstelle (CDI-RJ45) Anschluss Potenzialausgleich (PE) Verfügt das Gerät über weitere Ein-/Ausgänge, werden diese parallel über die Kabeleinführung für den Anschluss an die Serviceschnittstelle (CDI-RJ45) geführt.
Seite 42 Proline Promass S 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 43 Proline Promass S 500 PROFIBUS DP A0028765  6 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Seite 44 Proline Promass S 500 EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  50 Messumformer Verbindungskabel zwischen den beiden Messumformern PROFINET A0028767  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer...
Seite 45 Proline Promass S 500 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  50 Messumformer...
Seite 46 Proline Promass S 500 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 47 Proline Promass S 500 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 48 Proline Promass S 500 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  19 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 49 Proline Promass S 500 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  21 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 50: Potenzialausgleich
Proline Promass S 500 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 51 Proline Promass S 500 PROFIBUS PA Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A . Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme" (BA00034S) • PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline"...
Seite 52 Proline Promass S 500 FOUNDATION Fieldbus Verdrilltes, abgeschirmtes Zweiaderkabel. Für weitere Hinweise zur Planung und Installation von FOUNDATION Fieldbus Netzwerken: • Betriebsanleitung "FOUNDATION Fieldbus Overview" (BA00013S) • FOUNDATION Fieldbus-Richtlinie • IEC 61158-2 (MBP) Modbus RS485 Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über- tragungsraten eingesetzt werden können.
Seite 53 Proline Promass S 500 A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  53 Messumformer installiert im nicht explosionsgefährdeten Bereich oder explosionsgefährdeten Bereich:...
Seite 54 Proline Promass S 500 Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Dauerbetriebstemperatur Bei fester Verlegung: –50 …...
Seite 55 Proline Promass S 500 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (150 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm • A, B = 0,5 mm...
Seite 56: Überspannungsschutz
Proline Promass S 500 C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Aufbau 6 × 0,38 mm PVC-Kabel mit einzeln abgeschirmten Adern und gemein- samem Kupferschirm Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (60 ft) Kabellängen (lieferbar)
Seite 57: Nullpunktstabilität
Proline Promass S 500 Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,20 0,007 ½ 0,65 0,024 1,80 0,066 1½ 4,50 0,165 0,257 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h]...
Seite 58: Reaktionszeit
Proline Promass S 500 Grund-Wiederholbarkeit Berechnungsgrundlagen →  59 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
Seite 59: Einfluss Messstoffdruck
Proline Promass S 500 Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F) Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung bei Massefluss und Dichte dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: •...
Seite 60: Montage
Proline Promass S 500 Beispiel maximale Messabweichung E [%] 100 Q [%] A0030317 Maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % vom maximalen Endwert Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: •...
Seite 61: Einbaulage
Proline Promass S 500 A0028773  22 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 62: Ein- Und Auslaufstrecken
Proline Promass S 500 Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo- sition auf die Messstoffeigenschaften abstimmen. A0028774  23 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer...
Seite 63: Montage Gehäuse Messumformer
Proline Promass S 500 Montage Gehäuse Messum- Messumformer Proline 500 – digital former Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  24 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  25 Maßeinheit mm (in)
Seite 64: Spezielle Montagehinweise
Proline Promass S 500 Messumformer Proline 500 Pfostenmontage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  26 Maßeinheit mm (in) Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  27 Maßeinheit mm (in) Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt...
Seite 65 Proline Promass S 500 A0030298 [mm] [in] [mm] [in] [mm] [in] [mm] [in] ³⁄₈ 11,73 ½ 15,83 21,34 1 ½ 25,91 36,5 1,44 30,39 44,1 1,74 2,95 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  28 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0)
Seite 66: Umgebung
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 67: Innenreinigung
Proline Promass S 500 Messumformer • 10 … 200 Hz, 0,01 g • 200 … 2 000 Hz, 0,003 g • Total: 2,70 g rms Schocks Halbsinus in Anlehnung an IEC 60068-2-27 • Messaufnehmer 6 ms 30 g • Messumformer 6 ms 50 g Stoß...
Seite 68: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Proline Promass S 500 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  30 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 69 Proline Promass S 500 Flansch in Anlehnung an ASME B16.5 [psi] [bar] Class 150 [°C] [°F] A0029906-DE  32 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch JIS B2220 [psi] [bar] [°C] [°F] A0029907-DE  33 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch DIN 11864-2 Form A...
Seite 70 Proline Promass S 500 Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 ≥DN 50 [°C] [°F] A0029909-DE  35 Mit Flanschwerkstoff 1.4435 (316L) DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.
Seite 71: Gehäuse Messaufnehmer
Proline Promass S 500 Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0029889-DE  38 Mit Anschlusswerkstoff 1.4435 (316L) SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 6 bar (87 psi) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können.
Seite 72: Durchflussgrenze
Proline Promass S 500 Der Berstdruck des Messaufnehmergehäuses bezieht sich auf einen typischen Innendruck, der vor einem mechanischen Ausfall des Messaufnehmergehäuses erreicht wird und während der Typprü- fung bestimmt wurde. Die entsprechende Erklärung zur Typprüfung kann zusammen mit dem Mess- gerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse,...
Seite 73: Beheizung
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  119. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 74: Konstruktiver Aufbau
Proline Promass S 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
Seite 75 Proline Promass S 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm] [mm] [mm] [mm] [mm] [mm] [mm] Anschlussgehäuse Messaufnehmer A0033784 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm]...
Seite 76 Proline Promass S 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,31 12,0 17,6 25,8 37,8 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG: Werte +70 mm Abhängig vom jeweiligen Prozessanschluss...
Seite 77 Proline Promass S 500 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 60,3 4 × Ø15,7 17,1 15,7 60,3 4 × Ø15,7 17,1 15,7 79,4 4 × Ø15,7...
Seite 78 Proline Promass S 500 Festflansch DIN 11864-2 A0015627  41 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN 11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4435 (316L)
Seite 79 Proline Promass S 500 ¾" Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [mm] [in] [mm] [mm] [mm] ¾ 25,0 16,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L)
Seite 80 Proline Promass S 500 Klemmverbindung DIN 11864-3 A0016903  42 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Clamp DIN 11864-3 Form A, Bundstutzen, zu Rohr nach DIN11866 Reihe A 1.4435 (316L)
Seite 81 Proline Promass S 500 Klemmstutzen DIN 32676, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KQW [mm] [mm] [mm] [mm] 34,0 16,00 34,0 16,00 50,5 26,00 50,5 38,00 64,0 50,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP Klemmstutzen ISO 2852, zu Rohr nach ISO 2037 1.4435 (316L)
Seite 82 Proline Promass S 500 Gewindestutzen DIN 11851, ≥ Rd 34 × ¹⁄₈, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KCW [mm] [mm] [mm] [mm] Rd 34 × ¹⁄₈ Rd 34 × ¹⁄₈ Rd 52 × ¹⁄₆...
Seite 83 Proline Promass S 500 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JSE [mm] [mm] [mm] [mm] 37,13 22,60 37,13 22,60 37,13 22,60...
Seite 84 Proline Promass S 500 [mm] [mm] [mm] 68,15 81,65 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  44 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  45 Wetterschutzhaube Proline 500;...
Seite 85 Proline Promass S 500 Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  46 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 86: Abmessungen In Us-Einheiten
Proline Promass S 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  48 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 87 Proline Promass S 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor" [in] [in] [in] [in] [in] [in] 6,57 9,13 3,50 7,36 0,94 0,83 Bestellmerkmal "Messumformergehäuse", Option D "Polycarbonat" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
Seite 88 Proline Promass S 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,83 3,70 2,13 4,25 7,52 11,77 5,35 0,33 3,62 ½ 5,83 3,70 2,13 4,25 7,52 11,77 5,35...
Seite 89 Proline Promass S 500 Flanschanschlüsse ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 ×...
Seite 90 Proline Promass S 500 ¾" Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [in] [in] [in] [in] [in] ³⁄₈ ¾ 0,98 0,63 14,25 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L)
Seite 91 Proline Promass S 500 Gewindestutzenanschlüsse SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 14,25 ½ Rd 40 × ¹⁄₆...
Seite 92 Proline Promass S 500 [in] [in] [in] ³⁄₈ 1,85 4,33 ½ 1,85 8,03 1,85 13,7 1½ 2,683 16,46 3,215 18,62 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  51 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75)
Seite 93 Proline Promass S 500 Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  53 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 94: Gewicht
Proline Promass S 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  55 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 95: Werkstoffe
Proline Promass S 500 Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1½ Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse":...
Seite 96 Proline Promass S 500 Kabeleinführungen/-verschraubungen A0028352  57 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 97: Prozessanschlüsse
Proline Promass S 500 Verbindungskabel Messaufnehmer - Messumformer Proline 500 PVC-Kabel mit Kupferschirm Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4435 (316L) Prozessanschlüsse Flansche in Anlehnung an Rostfreier Stahl, 1.4404 (316/316L) EN 1092-1 (DIN 2501)/ ASME B16.5/JIS B2220:...
Seite 98: Anzeige Und Bedienoberfläche
Proline Promass S 500 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...
Seite 99: Fernbedienung
Proline Promass S 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt sein.
Seite 100 Proline Promass S 500 A0028746  60 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 101 Proline Promass S 500 Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar. A0020903  62 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.
Seite 102 Proline Promass S 500 A0029437  64 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP" oder Modbus DTM...
Seite 103 Proline Promass S 500 A0033725  66 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 104 Proline Promass S 500 A0033719  68 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 105: Serviceschnittstelle
Proline Promass S 500 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt-zu-Punkt-Verbindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 106: Netzwerk Integration
Proline Promass S 500 A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 107: Unterstützte Bedientools
Proline Promass S 500 Mit dem optionalen Anwendungspaket OPC-UA-Server kann das Gerät über die Serviceschnittstelle (CDI-RJ45 und WLAN) in ein Ethernet-Netzwerk eingebunden werden und mit OPC-UA Clienten kommunizieren. Bei dieser Verwendung ist auf die IT-Sicherheit zu achten. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de):...
Seite 108: Webserver
Proline Promass S 500 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  120 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien:...
Seite 109: Zusatzinformationen Speicherkonzept
Proline Promass S 500 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: Nennweite Daten • Sicherung eines Parameterdatensatzes „Extended HistoROM“)
Seite 110: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 111 Proline Promass S 500 Ex ia Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II(1)G [Ex ia] IIC II1/2G Ex ia IIC T6…T1 Ga/Gb Ex ia IIB T6…T1 Ga/Gb II(1)G [Ex ia] IIC II2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II3(1)G Ex ec [ia Ga] IIC T5…T4 Gc...
Seite 112 Proline Promass S 500 Ex tb Messumformer Messaufnehmer [AEx / Ex ia ] IIIC Zone 21 AEx/ Ex ia tb IIIC T** °C Db Proline 500 ATEX/IECEx Aktuell sind die folgenden Ex-Ausführungen lieferbar: Ex db eb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart...
Seite 113: Lebensmitteltauglichkeit
Proline Promass S 500 NI (Ex nA) Messumformer Messaufnehmer Class I Division 2 Groups ABCD Ex de Messumformer Messaufnehmer Class I, Zone 1 AEx/ Ex de ia IIC T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIC T6…T1 Ga/Gb Class I, Zone 1 AEx/ Ex de ia IIB T6…T4 Gb...
Seite 114: Pharmatauglichkeit
Proline Promass S 500 Pharmatauglichkeit • FDA 21 CFR 177 • USP <87> • USP <88> Class VI 121 °C • TSE/BSE Eignungs-Zertifikat • cGMP Geräte mit Bestellmerkmal "Test, Zeugnis", Option JG "Konformität zu cGMP abgeleiteten Anforde- rungen, Erklärung" sind konform gemäß den Anforderungen von cGMP in Bezug auf Oberflächen von mediumsberührten Teilen, Design, FDA 21 CFR-Materialkonformität, USP Class VI-Tests und...
Seite 115: Zertifizierung Profinet Mit Ethernet-Apl
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 116: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 117: Heartbeat Technology
Proline Promass S 500 Messwertspeicher (Linienschreiber): • Speichervolumen wird für bis zu 1000 Messwerte aktiviert. • 250 Messwerte können über jeden der 4 Speicherkanäle ausgegeben werden. Aufzeichnungsinter- vall ist frei konfigurierbar. • Auf Messwertaufzeichnungen kann via Vor-Ort-Anzeige oder Bedientool z.B. FieldCare, Device- Care oder Webserver zugegriffen werden.
Seite 118: Zubehör
Proline Promass S 500 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 119: Kommunikationsspezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 120: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 121: Systemkomponenten
Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 122: Geräteabhängige Zusatzdokumentation
Proline Promass S 500 Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485 EtherNet/IP PROFINET net-APL Promass 500 GP01060D GP01096D GP01061D GP01137D GP01062D GP01120D GP01121D GP01173D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Seite 123: Eingetragene Marken
Proline Promass S 500 Inhalt Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus PROFINET EtherNet/IP PROFINET TION Field- RS485 mit Ether- net-APL Konzentrationsmes- SD01645D SD01709D SD01711D SD02213D SD01710D SD02007D SD02006D SD02736D sung Gas Fraction Handler SD02584D – – – SD02584D SD02584D –...
Seite 124 *71551589* 71551589 www.addresses.endress.com...
