Montage COM/PAD

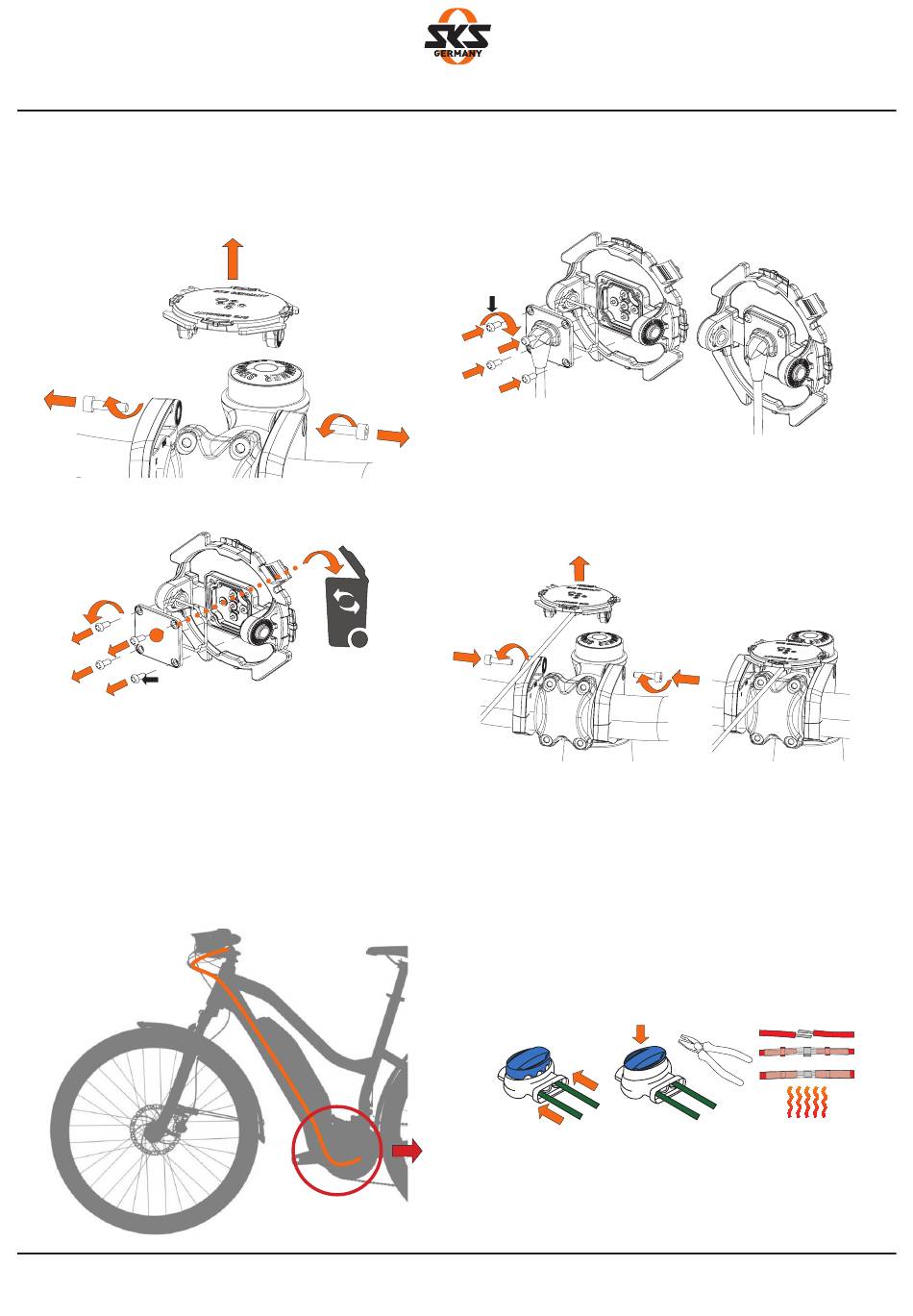

1. COMPIT für COM/PAD vorbereiten
Alle COMPIT-Versionen
(ausgenommen COMIT/ANYWHERE)
1. Neigungsschrauben auf beiden Seiten lösen und entfernen
2. Andockstation abnehmen
1
3.-4. Schrauben (T6) lösen und entfernen.
Blinddeckel entfernen und entsorgen.
3
T6
2. COMPIT mit E-Bike verbinden
Für E-Bikes mit 12V-36V Lichtsystem oder Stromversorgung
Das COMPIT-Anschlusskabel bis zum Motor verlegen.
Dabei je nach Fahrradmodell auf eine saubere Kabelführung achten.
An geeigneter Stelle das COMPIT-Anschlusskabel mit dem Kabel der
Lichtanlage durch wasserdichte Klemmen verbinden. Alternativ
können auch Lötverbinder verwendet werden.
Motor:
Das Anschlusskabel ist nicht im Lieferumfang enthalten.
2
1
4. Dichtungsring wieder einlegen.
Anschlussplatine mit Kabel aufsetzen und mit
Schrauben befestigen. Max. Anzugsdrehmoment
der Schrauben von 0.15 Nm nicht überschreiten.
T6
max. 0,15Nm
5. Andockstation zwischen die Halteschellen einsetzen.
6. Neigungsschrauben einsetzen und leicht anziehen.
Neigung der Andockstation einstellen. Neigungsschrauben festziehen.
5
6
32
4
6
Wärmequelle/Heat source
