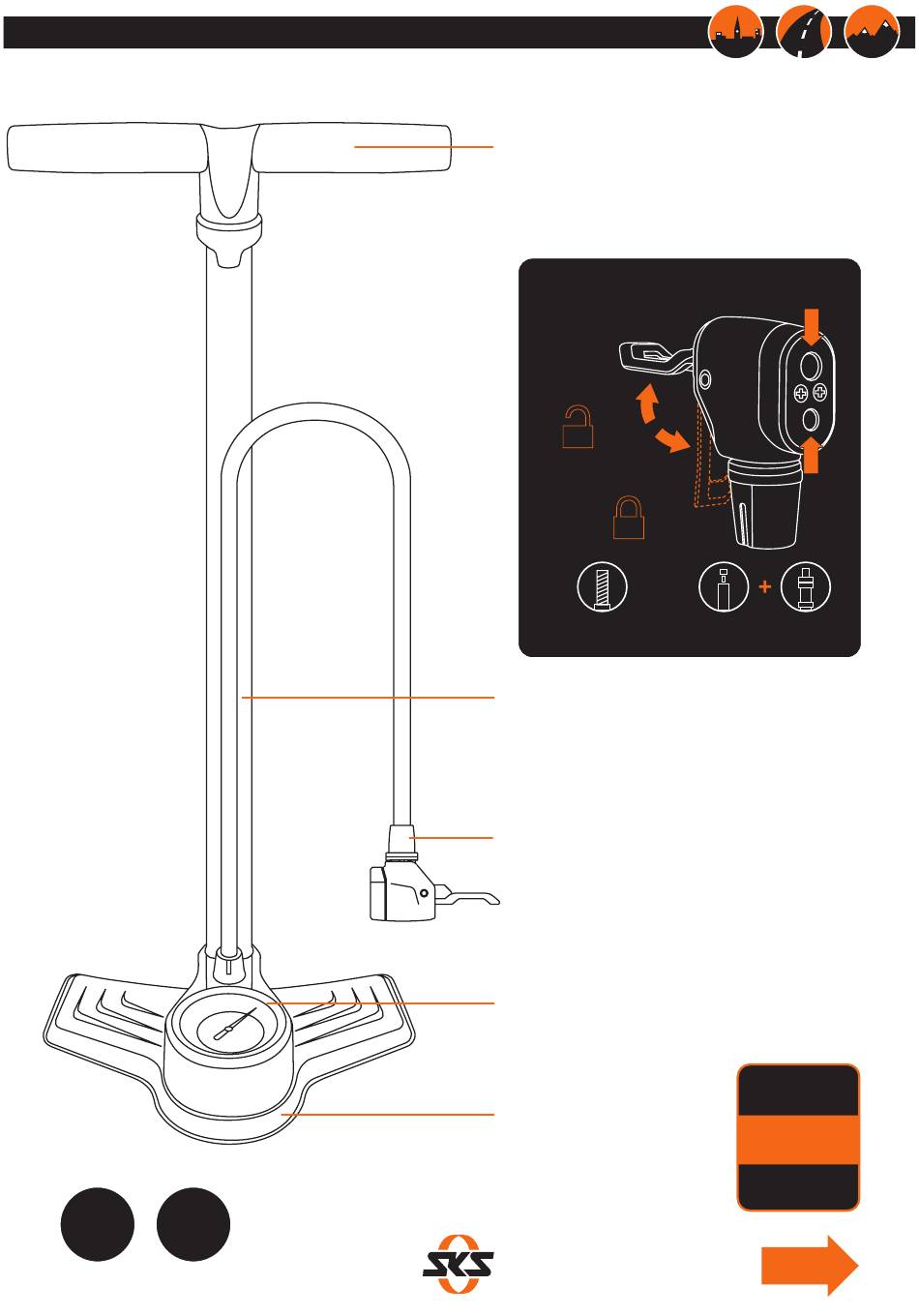

BEDIENUNG
¬
AIR-X-PLORER 10.0
MAX
MAX
10
144
BAR
¬
11662
PSI
Ergonomischer 2-Komponentengriff
Keine
Ventilklemmung
Ventil geklemmt
= pumpen
➊ ➊
➊ ➊
AUTO
AUTO
SCHRADER
SCHRADER
Stahlrohr
Ventilkopf
Präzisions-Manometer
Metallfuß
GERMANY
ALLROAD
ROAD
➊ ➊
➊ ➊
MV-EASY-Info
MV-EASY-Info
➋ ➋
➋ ➋
➋ ➋
➋ ➋
SCLAVERAND
SCLAVERAND
DUNLOP
DUNLOP
PRESTA
PRESTA
PRO
COMFORT
ECO
MOUNTAIN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SKS Germany AIR-X-PLORER 10.0
Inhaltszusammenfassung für SKS Germany AIR-X-PLORER 10.0
- Seite 1 BEDIENUNG ¬ AIR-X-PLORER 10.0 ¬ 11662 ALLROAD ROAD MOUNTAIN Ergonomischer 2-Komponentengriff ➊ ➊ ➊ ➊ MV-EASY-Info MV-EASY-Info Keine Ventilklemmung Ventil geklemmt = pumpen ➋ ➋ ➋ ➋ ➊ ➊ ➊ ➊ ➋ ➋ ➋ ➋ AUTO AUTO SCLAVERAND SCLAVERAND DUNLOP...
-
Seite 2: Austausch Manometer Standpumpen
BEDIENUNG ¬ AIR-X-PLORER 10.0 ¬ 11662 ALLROAD ROAD MOUNTAIN Austausch Manometer Standpumpen 1. Überwurfmutter an der Manometerkappe lösen. 2. Manometerkappe hoch ziehen. 3. Manometer an der Unterseite mit 4. Neues Manometer in den Manometerhalter stecken. Inbus (Größe 10) herausschrauben. Inbus 10 5. -
Seite 3: Austausch Gummitopfmanschette
BEDIENUNG ¬ AIR-X-PLORER 10.0 ¬ 11662 ALLROAD ROAD MOUNTAIN Austausch Gummitopfmanschette 1. Entfernen Sie die zwei Torx 2. Entfernen Sie die alte Topfmanschette. Schrauben (T25) des Schlauch- Nutzen Sie hierfür ggf. Wekzeug halters. Ziehen Sie mit einem starken (z.B. Schraubendreher). -
Seite 4: Austausch Rückschlagsystem
BEDIENUNG ¬ AIR-X-PLORER 10.0 ¬ 11662 ALLROAD ROAD MOUNTAIN Austausch Rückschlagsystem 1. Überwurfmutter an der Manometerkappe lösen. 2. Manometerkappe hoch ziehen. 3. Manometer an der Unterseite mit 4. Drehen Sie den Manometerhalter um ca. 45° gegen den Inbus (Größe 10) herausschrauben. -
Seite 5: Austausch Ventildichtungen
BEDIENUNG ¬ AIR-X-PLORER 10.0 ¬ 11662 ALLROAD ROAD MOUNTAIN Austausch Ventildichtungen 1. Kreuzschrauben entfernen. 2. Kappe und Dichtungen entnehmen. 3. Neue Dichtungen einsetzen. ACHTUNG: Unterschiedliche Dichtungen für Schrader und Presta. AUTO SCHRADER SCLAVERAND DUNLOP PRESTA 4. Kappe wieder aufstecken und festschrauben.
