- Seite 1 COMPIT · COMPIT + /POWER · COMPIT/STEM + COM/CHARGER · COM/PAD Gebrauchsanleitung Stand 12.2022...
-
Seite 3: Inhaltsverzeichnis
Aufgabe und Funktion COMPIT COMPIT+ & +COM/CHARGER COMPIT/STEM COMPIT SPACER Technische Daten +COM/CHARGER LED-Prozentanzeige Auspacken und Lieferumfang prüfen COMPIT am Lenker des Fahrrads befestigen und entfernen Smartphone am COMPIT befestigen und entfernen Neigung einstellen COM/PAD Produkt pflegen Zubehör Produkt entsorgen Garantieerklärung... -
Seite 4: Hinweise Zur Anleitung Und Zum Hersteller

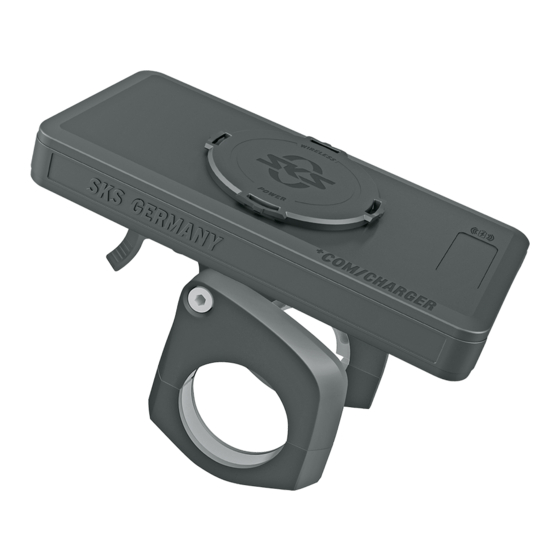

COMPIT/STEM. Das COMPIT ist eine Smartphone-Halterung für Smartphones. Das COMPIT + /POWER besteht aus COMPIT und + COM/CHARGER. Die + COM/CHARGER ist eine Powerbank für Smartphones. Das COMPIT und die + COM/CHARGER werden im Folgenden kurz Produkt genannt, sofern nicht verschiedene Funktionen der Produkte unterschieden werden müssen. -
Seite 5: Urheberrecht
Hinweise zur Anleitung und zum Hersteller Urheberrecht Diese Anleitung enthält Informationen, die dem Urheberrecht unterliegen. Ohne vorherige schriftliche Genehmigung der SKS metaplast Scheffer-Klute GmbH darf diese Anleitung nicht in irgendeiner Form kopiert, gedruckt, verfilmt, verarbeitet, vervielfältigt oder verbreitet werden, weder vollständig noch in Auszügen. -
Seite 6: Sicherheit
Beim COMPIT + /POWER ist im Lieferumfang zusätzlich die + COM/CHARGER enthalten. Der + COM/CHARGER ist zum Laden des Smartphones vorgesehen und kann am COMPIT befestigt werden. Das Smartphone kann am COMPIT und am + COM/CHARGER ausschließlich mit einem nicht im Lieferumfang enthaltenen COVER, COVER ADAPTER oder einer speziellen Tasche verwendet werden, hierzu siehe Abschnitt Zubehör, Seite 32. -
Seite 7: Grundlegende Sicherheitshinweise
Prüfen Sie, ob die auf dem Netzadapter angegebene Spannung der Netzspannung vor Ort entspricht, bevor Sie den Adapter an das Stromnetz anschließen. ➤ Verwenden Sie ausschließlich autorisierte Netzadapter. Verwenden Sie den Netzadapter, das COMPIT oder den + COM/CHARGER nicht, ➤ wenn diese beschädigt sind. Öffnen Sie niemals das Gehäuse des + COM/CHARGER. -
Seite 8: Gestaltungsmerkmale Von Warnhinweisen
Sicherheit Gestaltungsmerkmale von Warnhinweisen VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. Gestaltungsmerkmale von Sachschäden ACHTUNG Diese Hinweise warnen vor einer Situation, die zu Sachschäden und eingeschränkter Funktionalität führt. Gestaltungsmerkmale von Tipps Tipps enthalten zusätzliche Informationen. -
Seite 9: Lieferumfang
COVER oder + COM/CHARGER Seitenteile Andockstation 2x Klemmarme für COMPIT ohne Adapter 2x Klemmarme für COMPIT mit Adapter für Bosch Intuvia (R: rechts, L: links) 2x Schrauben für die Befestigung des COMPIT mit Klemmarmen am Lenker des Fahrrads (4x20), 4x... - Seite 10 Gummiadapter für Lenker mit einem Durchmesser von 22,2 mm, 4x Gummiadapter für Lenker mit einem Durchmesser von 25,4 mm, 4x PVC Verbreiterung, 4x Schrauben für COMPIT Verbreiterung Andockstation; (4x25), 2x Schrauben für COMPIT Verbreiterung COM/LIGHT; (5x25), 2x Selbstsichernde Mutter M4, 2x für COMPIT Adapter O-Ring für Andockstation, 2x...
-
Seite 11: Compit+/Power
COVER oder + COM/CHARGER Seitenteile Andockstation 2x Klemmarme für COMPIT ohne Adapter 2x Klemmarme für COMPIT mit Adapter für Bosch Intuvia (R: rechts, L: links) 2x Schrauben für die Befestigung des COMPIT mit Klemmarmen am Lenker des Fahrrads (4x20), 4x Inbusschlüssel 3 mm... - Seite 12 Gummiadapter für Lenker mit einem Durchmesser von 22,2 mm, 4x Gummiadapter für Lenker mit einem Durchmesser von 25,4 mm, 4x PVC Verbreiterung, 4x Schrauben für COMPIT Verbreiterung Sndockstation; (4x25), 2x Schrauben für COMPIT Verbreiterung COM/LIGHT; (5x25), 2x Selbstsichernde Mutter M4, 2x für COMPIT Adapter O-Ring für Andockstation, 2x...
-
Seite 13: Übersicht Compit/Stem
Beschreibung Übersicht COMPIT/STEM BENENNUNG COMPIT/STEM Übersicht + COM/CHARGER BENENNUNG + COM/CHARGER + COM/CHARGER Ladekabel... -
Seite 14: Montagemöglichkeiten
Beschreibung Montagemöglichkeiten COMPIT und COMPIT + /POWER COMPIT 35 mm Voraussetzungen Das COMPIT können Sie am Fahrrad anbringen, wenn Ihr Fahrrad über folgende Voraussetzungen verfügt: max. 80 mm 22,2 mm 25,4 mm Ø 31,8 mm... - Seite 15 Montage Adapterplatte bis Lenker 35 mm Benötigt: Andockstation zum Befestigen des Smartphones mit Cover oder + COM/CHARGER 1x Seitenteile Andockstation & Klemmarme für COMPIT ohne Adapter oder Klemmarme für COMPIT mit Adapter (Bosch Intuvia) (je 2x) IMMER ODER Selbstsichernde Mutter M4 2x...
-
Seite 16: Montage
Beschreibung O-Ringe für Andockstation Schrauben für Andockstation Inbusschlüssel 3 mm SKS GERMANY 2 Nm... - Seite 17 Beschreibung Montage COMPIT Um das COMPIT am Lenker Ihres Fahrrads zu befestigen, gehen Sie wie folgt vor: ➤ Wählen Sie die für den Lenker Ihres Fahrrads passenden Gummiadapter. ➤ Setzen Sie die entsprechenden Gummiadapter (1) wie unten abgebildet in Pfeilrichtung...
- Seite 18 Beschreibung ➤ Bringen Sie das COMPIT mit den Klemmarmen an dem Lenker des Fahrrads an.
- Seite 19 ➤ Ziehen Sie beim Befestigen des COMPIT die Schrauben abwechselnd gleichmäßig an. ➤ Befestigen Sie das COMPIT mit einem Drehmomentschlüssel am Lenker des Fahrrads. Dazu ziehen Sie die Schrauben mit dem auf den Klemmarmen angegebenen Drehmoment (2 Nm) abwechselnd gleichmäßig an.
-
Seite 20: Compit 35 Mm
Montage COMPIT COMPIT 35 mm Montage Vormontage Montagemöglichkeiten COMPIT 35 mm... -
Seite 21: Compit Montage Verbreiterung
Montage COMPIT COMPIT Montage Verbreiterung Benötigt: PVC Verbreiterung, 4x Schrauben für COMPIT Verbreiterung Andockstation; (4x25), 2x Für Boardcomputer und Vorbauten bis max. 80mm Breite. Vormontage der Seitenteile am Lenker 12 58 POWER MAX. 80 MM 8 · 9 · 10 8 ·... - Seite 22 Montage COMPIT COMPIT Montage Verbreiterung OPTIONAL OPTIONAL 2 Nm SKS GERMANY 2 Nm ODER ODER SKS GERMANY 2 Nm ODER SKS GERMANY 2 Nm ➤ Auch mit COMPIT 35 mm Klemmung kompatibel.
-
Seite 23: Compit/Stem
Montage COMPIT/STEM COMPIT/STEM Benötigt: Voraussetzung Steuerrohr ø 1 Zoll Für Ahead-Vorbauten ➤ Entfernen Sie die Steuerrohrkappe ➤ Ersetzen Sie ggf. einen Spacer durch den COMPIT/STEM ➤ Schrauben Sie die Steuerrohrkappe wieder fest. Achten Sie auf die angegebenen Drehmomente. -
Seite 24: Compit Cover
COMPIT COVER COMPIT COVER INSTALLATION ➊ ➋ ➌ ➍ REMOVAL ➊ ➋... -
Seite 25: Compit Adapter
COMPIT ADAPTER COMPIT UNIVERSAL COVER INSTALLATION ➌ ➊ ➋ SILICONE, TPU COVER ➍... -
Seite 26: Aufgabe Und Funktion
Aufgabe und Funktion COMPIT Das COMPIT dient zum Befestigen des Smartphones am Fahrradlenker. Hierfür muss das Handy mit einem speziellen COMPIT COVER ausgestattet sein. Über die Andockstation kann das Smartphone mit einem Dreh horizontal und vertikal befestigt werden. Durch die Neigungseinstellung lässt sich das Handy in die gewünschte Position bringen. -
Seite 27: Technische Daten +Com/Charger
+ COM/CHARGER Technische Daten + COM/CHARGER Abmessung 140 x 72 x 23 mm Entladetemperatur -10 ~ 60°C Ladetemperatur 0~45°C Eingangsstrom USB C DC 5V-3,1A / 9V-2A / 12V-1,5A Ausgangsstrom USB C DC 5V-3,1A / 9V-2A / 12V-1,7A Ausgangsstrom USB A DC 5V-4,5A / 9V-2A / 12V-1,5A Wireless-Übertragungsleistung >70%... -
Seite 28: Led-Statusanzeige
Beschreibung LED-Statusanzeige + COM/CHARGER STATUS ANZEIGE Batterieanzeige Prozentanzeige blinkt +COM/CHARGER wird geladen 0%-100% Batteriekapazität Indikator für Blau Standby oder kabelloses Aufladen Ladevorgang beendet Blau blinkend (~1Hz) Ladevorgang Fehler beim Laden ➤ Aufladen von 3 Geräten gleichzeitig (induktiv und mit Kabel) Auspacken und Lieferumfang prüfen ➤... -
Seite 29: Compit Am Lenker Des Fahrrads Befestigen Und Entfernen
Setzen Sie Ihr Smartphone in das entsprechende Cover gemäß der entsprechenden Anleitung ein. ➤ Legen Sie Ihr Smartphone auf das COMPIT (wie in 1 oder 2 abgebildet) und drehen Sie es (etwa 45 Grad) entweder nach rechts oder nach links über die Andockstation, bis es hörbar einrastet. - Seite 30 Der Sicherheitshebel (5) ist arretiert. Um Ihr Smartphone vom COMPIT zu entfernen, gehen Sie wie folgt vor: ➤ Drücken Sie den Sicherheitshebel (5) nach unten. ➤ Entfernen Sie Ihr Smartphone vom COMPIT mit einem Dreh (etwa 45 Grad) von der Andockstation.
-
Seite 31: Neigung Einstellen
Ihr Smartphone können Sie durch die Neigungseinstellung am COMPIT in die gewünschte Position bringen. Um die Neigung einzustellen, gehen Sie wie folgt vor: ➤ Drücken Sie das Smartphone (1) am COMPIT nach unten bzw. nach oben, bis Sie die gewünschte Position erreicht haben. ➤... - Seite 32 Für E-Bikes mit 12V-36V Lichtsystem oder Stromversorgung Das COMPIT-Anschlusskabel bis zum Motor verlegen. Dabei je nach Fahrradmodell auf eine saubere Kabelführung achten. An geeigneter Stelle das COMPIT-Anschlusskabel mit dem Kabel der Lichtanlage durch wasserdichte Klemmen verbinden. Alternativ können auch Lötverbinder verwendet werden.
-
Seite 33: Com/Pad
9V-36V 9V-36V 3. COM/PAD anbringen OPTIONAL! Diebstahlsicherungsschraube bis zum Anschlag eindrehen. Legen Sie das COM/PAD auf das COMPIT und drehen Sie es (etwa 45 Grad) entweder nach rechts oder nach links über die Andockstation, bis es hörbar einrastet. max. 0,15Nm... - Seite 34 Montage COM/PAD 4. COM/PAD aktivieren ON/OFF E-Bike einschalten Touch 2 sec. USB C-PD ON USB C-PD OFF 5. Mobilgerät drahtlos laden 1. COM/PAD einschalten. LED Anzeige leuchtet blau 2. Mobilgerät aufsetzen und durch drehen verriegeln 3. Mobilgerät wird geladen und LED Anzeige blinkt blau. Touch 2 sec.
- Seite 35 Montage COM/PAD 5. Mobilgerät mit Kabel laden 1. COM/PAD USB C PD Ausgang einschalten. LED Anzeige aus! 2. Schließen Sie das Kabel (nicht im Lieferumfang erhalten) an das COM/PAD an. 3. Mobilgerät aufsetzen und durch drehen verriegeln 4. Schließen Sie das Kabel (nicht im Lieferumfang erhalten) an das Mobilgerät an. Das Mobilgerät wird geladen.
-
Seite 36: Produkt Pflegen
Produkt pflegen/Zubehör Produkt pflegen Um das Produkt zu pflegen, gehen Sie wie folgt vor: ➤ Säubern Sie das Produkt bei Bedarf äußerlich mit einem angefeuchteten Tuch. Zubehör Bezeichnung Bestellnummer Cover iPhone 6/7 /8 11538 Cover iPhone 6+/7+/8+ 11539 Cover iPhone X/ XS 11540 Cover iPhone XR/11 11633... -
Seite 37: Produkt Entsorgen
Zubehör/Produkt entsorgen Bezeichnung Bestellnummer UNIVERSAL-COVER-ADAPTER 11541 Abmessungen: 60 x 60 x 4 mm Bezeichnung Bestellnummer COM/SMARTBAG 11671 Bezeichnung Bestellnummer COM/CAM Adapter 11545 COM/CAGE VELO 11608 COM/LIGHT 11582 COM/ADD Flaschenhalter 11555 Produkt entsorgen In Deutschland ➤ Entsorgen Sie die Verpackung des Produkts sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leichtverpackungen. -
Seite 38: Garantieerklärung
Lieferumfang enthaltenen Teile eine Herstellergarantie von 2 Jahren ab Kaufdatum (Nachweis per Kaufbeleg). Ausgenommen davon sind Verschleißteile – insbesondere die +COM/CHARGER Akku-Einheit. Für diese gewährt SKS GERMANY eine Garantie von 6 Monaten. Unsachgemäße Behandlung oder falscher Gebrauch schließen dabei die Mängelhaftung aus. -
Seite 39: Rücksendung An Kundendienst
Rücksendung an den Kundendienst Rücksendung an Kundendienst Sobald Sie einen Schaden am Produkt festgestellt haben, gehen Sie wie folgt vor: ➤ Senden Sie das Produkt in der Originalverpackung mit einer präzisen Schadensbeschreibung zur Reparatur an folgende Adresse: SKS metaplast Scheffer-Klute GmbH Zur Huberstushalle 4 59846 Sundern Telefon +49-2933-8310... - Seite 40 SKS-GERMANY.COM...
