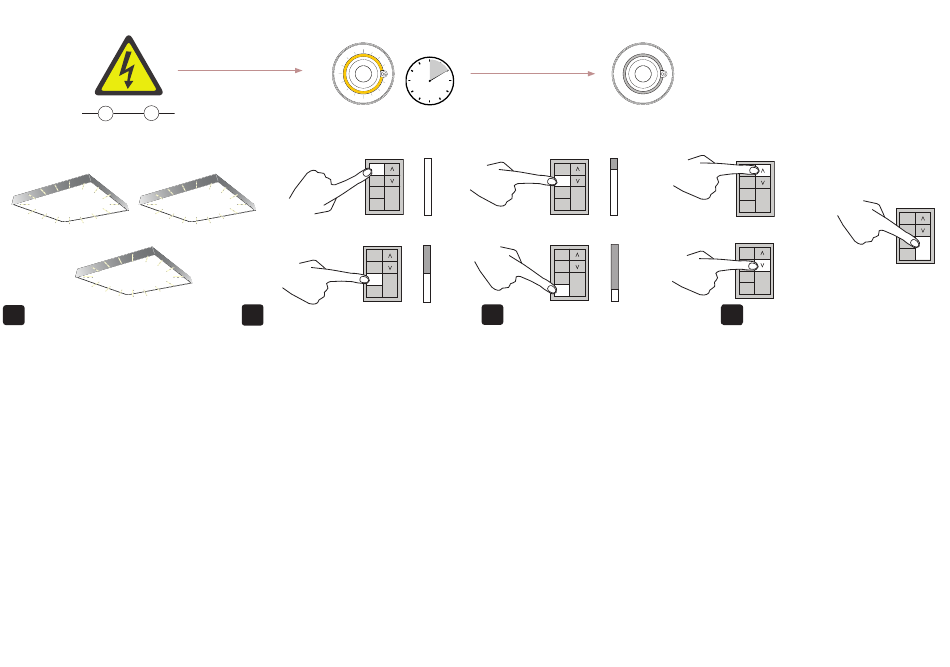

Testing • Testi • Test
1.
ON
2.
EN
Technical Data
Connections
DALI:
Removable connector block
Bluetooth®:
BLE 4.1
Wire section:
0.5 mm² – 1.5 mm² solid or stranded
Cable rating:
All cables must be mains rated.
Power
DALI supply input:
9.5 V – 22.5 V
DALI current consumption:
40 mA
Sensors
Light sensor:
For constant-light functions
Presence detector:
Passive infrared (PIR)
Mechanical data
Max. recommended mounting height: 4 m
Presence detection coverage area: 46 m² @ 2.5 m mounting height
Mounting hole diameter:
51 mm +/- 1 mm
Note: If replacing older sensor then 52 mm to 55 mm mounting hole is acceptable.
Ceiling thickness:
Maximum 25 mm
Bezel diameter:
66 mm
Recommended clearance depth: 10 cm (with cable cover, incl. 5 cm for cabling)
Material (casing):
Nonflammable PC/ABS (UL94-V0)
Finish / Colour:
331: Semi-matt / White RAL 9003
331B: Semi-matt / Anthracite Grey RAL 7016
Weight:
56 g
IP code:
IP30 [IP20 cable cover]
Operating and storage conditions
Ambient temperature:
0 °C to +50 °C
Relative humidity:
Max. 90 %, noncondensing
Storage temperature:
–10 °C to +70 °C
Conformity and standards
DALI standard:
IEC 62386
EMC emission:
EN 61000-6-3
RED:
EN 300328, EN 301489-17
EMC immunity:
EN 61547
Safety:
EN 61347-2-11
Environment:
Complies with WEEE and RoHS.
RoomSet compatibility
Device:
Tablet (9.7" screen or larger recommended)
Software:
Android 6.0.2 or later
BLE 4.1 or later
1 min – 10 min
1
100 %
1
O
O
2
O
O
3
O
O
O
4
O
O
50 %
1
O
O
2
O
O
3
O
O
O
4
O
O
FI
Tekniset tiedot
Liitännät
DALI:
Irrotettava 2-osainen liitin
Bluetooth®:
BLE 4.1
Johdinten koko:
0,5 mm² – 1,5 mm² jäykkä tai monisäikeinen
Kaapeliluokitus:
Kaapeleiden tulee soveltua verkkosähkölle.
Teho
DALI-syöttö:
9,5 V – 22,5 V
DALI-virrankulutus:
40 mA
Sensorit
Valoanturi:
Vakiovalotoiminnoille
Läsnäoloilmaisin:
Passiivinen infrapunatunnistin (PIR)
Mekaaniset tiedot
Suositeltava maksimi asennuskorkeus: 4 m
Havaintoalue:
46 m² @ 2,5 m asennuskorkeus
Asennusreiän halkaisija:
51 mm +/- 1 mm
Huomaa: Jos vanhempi anturi vaihdetaan, 52-55 mm: n asennusreikä on hyväksyttävä.
Katon paksuus:
Maksimi 25 mm
Peitelevyn halkaisija:
66 mm
Suositeltu asennusvälin
10 cm (kaapelisuojuksen kanssa,
syvyys:
josta 5 cm kaapeloinnille)
Materiaali (kotelon):
Syttymätön PC/ABS (UL94–V0)
Pintakäsittely / Väri:
331: Puolihimmeä / Valkoinen RAL 9003
331B: Puolihimmeä / Antrasiitti harmaa RAL 7016
Paino:
56 g
IP-luokka:
IP30 [IP20 kaapelisuojus]
Käyttö- ja säilytysolosuhteet
Ympäristön lämpötila:
0 °C .. +50 °C
Suhteellinen kosteus:
Maks. 90 %, ei tiivistymistä
Säilytyslämpötila:
–10 °C .. +70 °C
Luokitukset ja standardit
DALI-standardi:
IEC 62386
EMC Säteily:
EN 61000-6-3
RED:
EN 300328, EN 301489-17
EMC häiriönsieto:
EN 61547
Sähköturvallisuus:
EN 61347-2-11
Ympäristösäädökset:
Täyttää WEEE ja RoHS säädökset.
RoomSet yhteensopivuus
Laite:
Tabletti (suositellaan 9.7" näyttöä tai
suurempaa)
Ohjelmisto:
Android 6.0.2 tai uudemmat
BLE 4.1 tai uudemmat
1
O
O
2
O
O
3
O
O
O
4
O
O
1
O
O
2
O
O
3
O
O
O
4
O
O
3
SV
Tekniska Data
Anslutningar
DALI:
Avtagbara 2-poliga kontakter
Bluetooth®:
BLE 4.1
Kabelstorlek:
0,5 mm² – 1,5 mm² en- eller flertrådig
Kabelspecifikation:
Alla kablar måste vara rätt
dimensionerade och klassificerade.
Drivspänning
DALI-spänning:
9,5 V – 22,5 V
DALI-strömförbrukning:
40 mA
Sensorer
Ljussensor:
för dagsljusreglering
Närvarosensor:
Passiv infraröd sensor (PIR)
Mekaniska data
Maximal rekommenderad monteringshöjd:
4 m
Detektionsområde:
46 m² @ 2,5 m monteringshöjd
Monteringshål diameter:
51 mm +/- 1 mm
Obs: Om den äldre sensorn byts ut är ett monteringshål på 52-55 mm acceptabelt.
Taktjocklek:
Maximal 25 mm
Monteringsram, diameter:
66 mm
Rekommenderat monteringsdjup: 10 cm (med kabelhölje, inkl. 5 cm för kablage)
Material (hölje):
Icke-brandfarlig PC/ABS (UL94–V0)
Ytbehandling / färg:
331: Halvmatt / Vit RAL 9003
331B: Semi-matt / Antracit grå RAL 7016
Vikt:
56 g
IP-klass:
IP30 [IP20 kabelhölje]
Drift- och lagringsförhållanden
Omgivningstemperatur:
0 °C till +50 °C
Relativ luftfuktighet:
Max. 90 %, icke-kondenserande
Lagringstemperatur:
–10 °C till +70 °C
Överensstämmelse och standarder
DALI-standard:
IEC 62386
EMC-emission:
EN 61000-6-3
RED:
EN 300328, EN 301489-17
EMC-störimmunitet:
EN 61547
Säkerhet:
EN 61347-2-11
Miljö:
Uppfyller WEEE- och RoHS-direktiven.
RoomSet-kompatibilitet
Enhet:
Surfplatta (9.7" skärm eller större rekommenderas)
Mjukvara:
Android 6.0.2 eller senare
BLE 4.1 eller senare
75 %
1
O
O
2
O
O
3
O
O
O
4
O
O
2
25 %
1
O
O
2
O
O
3
O
O
O
4
O
O
4
DE
Technische Daten
Anschlüsse
DALI:
Bluetooth®:
Leitungsquerschnitt:
Kabelauslegung:
Stromversorgung
DALI-Stromversorgung:
DALI-Stromverbrauch:
Sensoren
Lichtsensor:
Anwesenheitsmelder:
Mechanische Daten
Maximale empfohlene Installationshöhe:
Erfassungsbereich Anwesenheitserkennung:
Montagelochdurchmesser: 51 mm +/- 1 mm
Hinweis: Wenn der ältere Sensor ausgetauscht wird, ist eine
Befestigungsbohrung von 52-55 mm zulässig.
Deckendicke:
Durchmesser der Einfassung: 66 mm
Empfohlener
Tiefenspielraum:
Material (Gehäuse):
Oberfläche/Farbe: 331:
331B:
Gewicht:
IP-Code:
Betriebs- und Lagerbedingungen
Umgebungstemperatur:
Relative Luftfeuchtigkeit:
Lagertemperatur:
Konformität und Normen
DALI-Standard:
EMV-Emission:
Funkanlagenrichtlinie:
EMV-Störfestigkeit:
Sicherheit:
Umwelt:
RoomSet-Kompatibilität
Gerät:
Software:
+
1
O
O
2
O
O
3
O
O
–
O
4
O
O
OFF
Abnehmbarer Anschlussblock
BLE 4.1
0,5–1,5 mm² massiv oder verdrillt
Alle Kabel müssen netztauglich sein.
9,5 V–22,5 V
40 mA
Für Konstantlicht-Funktionen
Passiv-Infrarot (PIR)
4 m
46 m² bei 2,5 m Installationshöhe
Maximal 25 mm
10 cm (mit Kabelabdeckung,
einschl. 5 cm für die Kabelführung)
Brandbeständiges PC/ABS (UL94-V0)
Halbmatt/Weiß RAL 9003
Halbmatt/Anthrazitgrau RAL 7016
56 g
IP30 [IP20 Kabelabdeckung]
0 °C bis +50 °C
Max. 90 %, nicht kondensierend
-10 °C bis +70 °C
IEC 62386
EN 61000-6-3
EN 300328, EN 301489-17
EN 61547
EN 61347-2-11
Entspricht der WEEE- und der RoHS-Richtlinie.
Tablet (9.7˝ oder größerer
Bildschirm empfehlenswert)
Android 6.0.2 oder höher, BLE 4.1 oder höher
