HELVAR SS-PIR-SW-01 Installationsanleitung

Installationsanleitung
PIR Schaltsensor zum Deckenaufbau
(SS-PIR-SW-01)
Die Sensoreinheit (SS-PIR-SW-01) zur Aufbaumontage beinhaltet ein mittels PIR-Sensor angesteuertes Schaltmodul. Die
Realisierung von an- und abwesenheitsgesteuerten Schaltungen für Beleuchtungsanlagen und andere Lasten ist mit diesem
Sensor einfach möglich.
In jeder Räumlichkeit lassen sich mittels dieses Sensors angeschlossene Lasten beim Erkennen einer Bewegung Einschalten.
Bei optionaler Aktivierung der Photozelle kann dieses Einschalten in Abhängigkeit von der Umgebungshelligkeit erfolgen.
Ebenso schaltet die Sensoreinheit die angeschlossenen Lasten nach einer einstellbaren Nachlaufzeit aus, wenn keine
Bewegungen mehr erfasst werden.
Bei Nutzung der Abwesenheitssteuerung erfolgt das Einschalten der Lasten mittels eines angeschlossenen Tasters.
Merkmale
SL
L
N
N
Sw
1
HELVAR SS-PIR-SW-01
Helvar Surface Mount PIR Switch.
Please refer to Installation Guide for maximum loads.
µ
230V. 50Hz
www.helvar.com
Betrieb
Anwesenheitsmodus (Werkseinstellung)
Im Auslieferungszustand ist die Nachlaufzeit auf 10 Sekunden gestellt und die Photozelle deaktiviert. Bei Einstellung
der Helligkeitserfassung auf Maximum (Photozelle deaktiviert) wird das Licht bei Erfassung einer Bewegung im
Anwesenheitsmodus immer eingeschaltet. Es kann aus 9 Nachlaufzeiten gewählt werden (von 10 Sek. bis 40 Min.).
Zur Vergrößerung des Erfassungsbereiches können mehrere Sensoren parallel an eine Last angeschlossen werden
(siehe Schema auf Seite 2).
Abwesenheitsmodus
In diesem Modus ist ein Einschalten der Last mittels angeschlossenen Tasters erforderlich. Es erfolgt entweder
ein automatisches Ausschalten ohne Bewegungserfassung nach eingestellter Zeit oder es kann mittels des
angeschlossenen Tasters ausgeschaltet werden
Helvar PIR Schaltsensor zum Deckenaufbau: Installationsanleitung

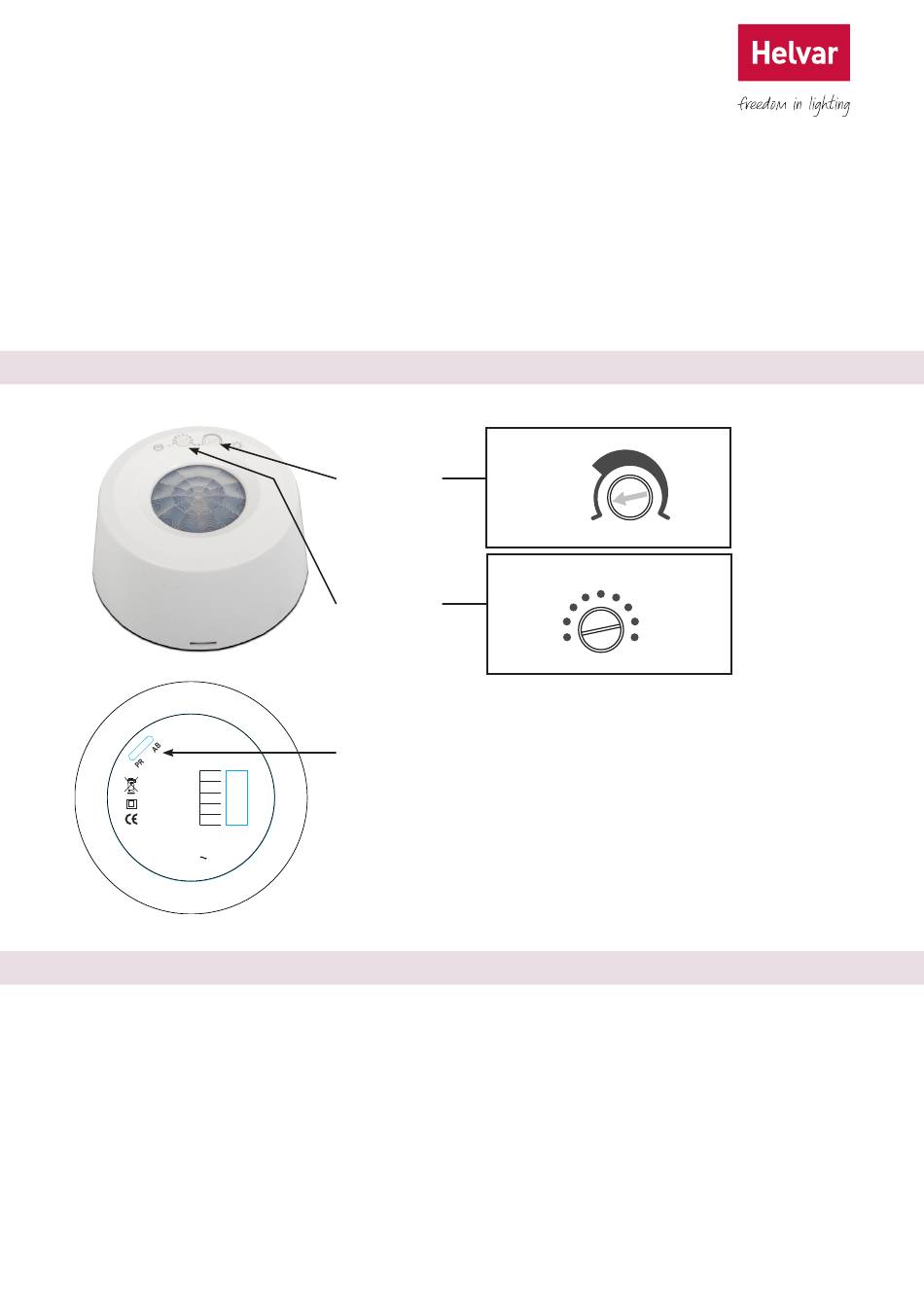

Empfindlichkeits­
regler für die
Umgebungs­
Photozelle
lichterfassung
deaktiviert
Regler für die
Nachlaufzeit
Wählsteller für
den Betriebsmodus
.
1000 lx
10 lx
2,5 min
80 s
5 min
40 s
10 min
20 s 20 min
10 s 40 min
TIME SETTINGS
1
