Installationsanleitung
DALI Helligkeitssensor (329)
Der 329 DALI Helligkeitssensor eignet sich perfekt zum genauen Erfassen der Helligkeit im
Außenbereich und arbeitet in Kombination mit dem Helvar Lighting Router.
Der Sensor hat einen weiten Messbereich und arbeitet bis 100.000 lux. Die Anbindung an das
Helvar Router System erfolgt direkt über den DALI Anschluss. Es wird kein weiteres Eingabegerät
benötigt.
Der Helligkeitssensor ist für die Außenmontage vorgesehen. Der Sensor bietet eine hohe
Schutzart und kann in einem breiten Temperaturbereich eingesetzt werden.

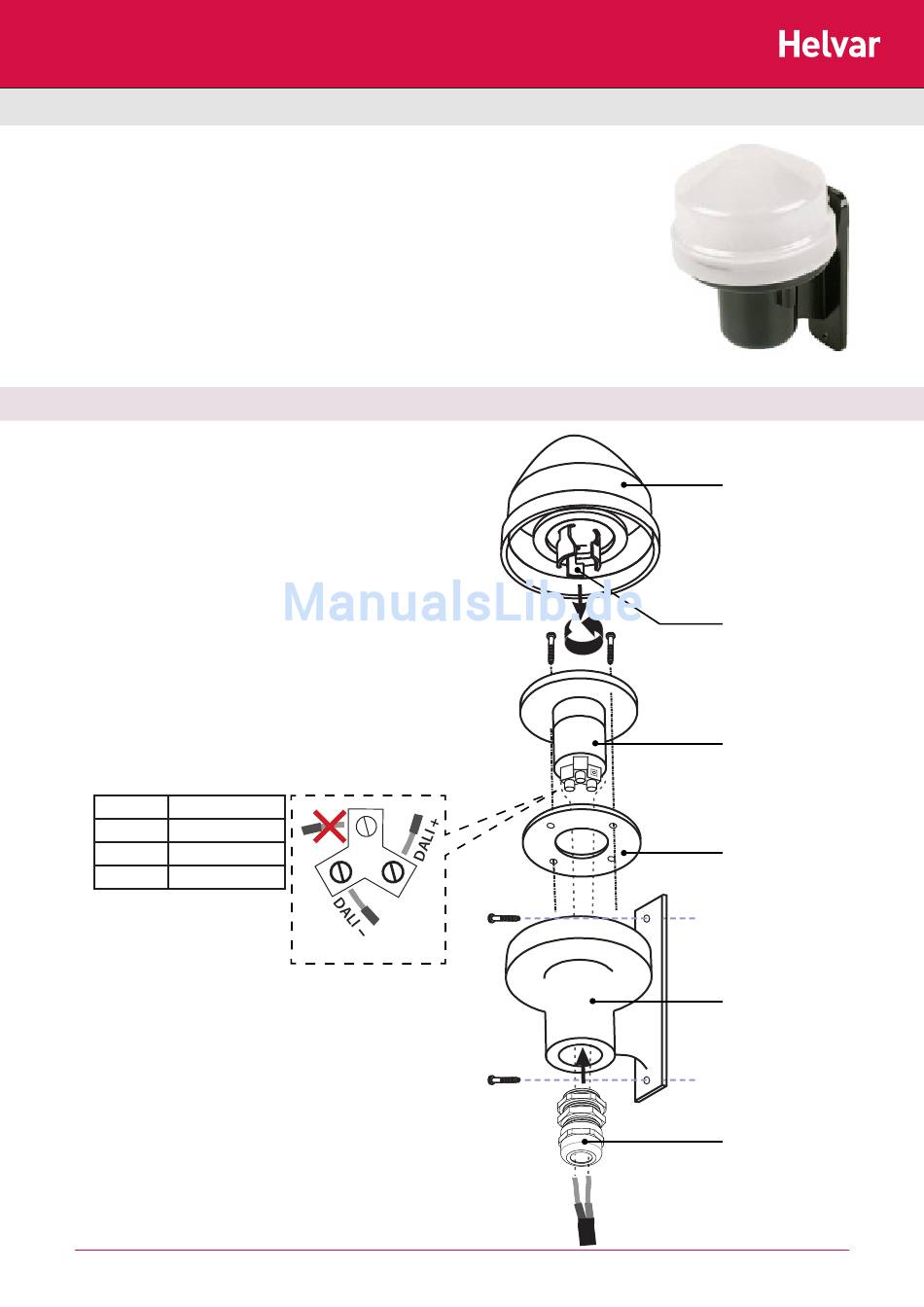

1. Montage und Anschluss
1. Montieren Sie die Basiseinheit an der gewünschten
Position.
2. Die beigepackte Kabelverschraubung im Sockel montieren
(Kabeldurchmesser 6 – 12 mm).
Eine 20mm Durchführungstülle (IP 65) kann alternativ
verwendet werden.
Der Einsatz einer dieser beiden Kabeldurchführungen ist
zwingend erforderlich um Schutzart IP65 zu gewährleisten.
3. Den Dichtring in die Basiseinheit einsetzen und ausrichten.
4. Führen Sie die DALI Leitung durch die Basiseinheit und
den Dichtring.
5. Schließen Sie die DALI Leitungen an:
Terminal Funktion
N (DA+) DALI +
L0 (DA -) DALI -
L Do not connect.
6. Prüfen Sie, dass der Dichtring in der richtigen Position ist
und schrauben dann die Anschlusseinheit mit den zwei
im Lieferumfang befindlichen Schrauben fest.
7. Fügen Sie den Sensorkopf und die Basiseinheit
zusammen:
- Richten Sie die Anschlüsse aus (beachten Sie, dass der
Anschluss `N` grösser ist).
- Drücken Sie den Sensorkopf in die Basiseinheit.
- Drehen Sie den Sensorkopf im Uhrzeigersinn in die
korrekte Position.
Helvar 329 DALI Helligkeitssensor: Installationsanleitung
L
L0
N
Sensorkopf
(bestehend aus
Lichtsensor und
Gehäuseabdeckung)
Anschlüsse
Anschlusseinheit
Dichtring
Basiseinheit (mit
Montageeinheit)
Kabelverschraubung
innerer ø: 12 mm
Außerer ø: 20 mm
DALI
