Bauanleitung Kdl 01

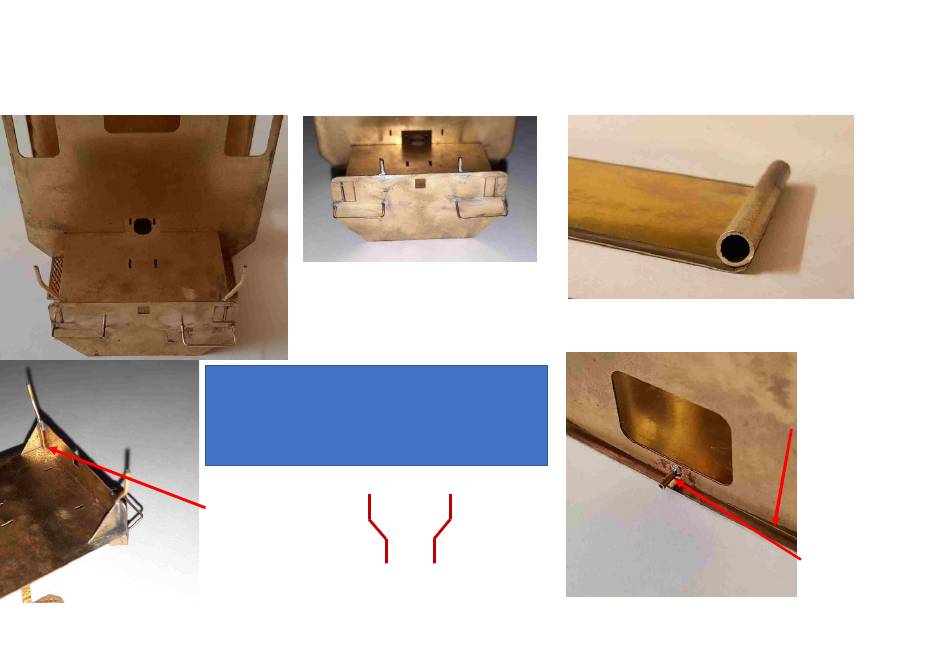

Für die innen sitzenden Leuchten
setzten Sie die 1mm Röhrchen in die
inneren Löcher ein. Kürzen Sie diese auf
einer Länge von ca. 7mm (Bild oben)
Info:
Beim Vorbild gab es zwei Versionen der vorderen Be-
leuchtung. Entweder wie mit zwei „Hörnern" nach außen
wegstehend oder einfach zwei Leuchten weiter innen.
Entscheiden Sie sich einfach nun für eine dieser beiden
Varianten.
Oder für die „Hörner"-
Variante 2 Messing-
röhrchen auf eine Länge
von 22 mm abschneiden.
Mittig auf ca. 30 Grad
abwinkeln (siehe Skizze).
In die vorgesehenen
Löcher außen einlöten.
Das Dach (Bauteil 9) sollte an den Enden abgerundet
werden. Dazu legen Sie das mitgelieferte 3mm Rohr
an der Außenkante an und biegen das Bauteil 9 hoch.
Die Slizze ist nicht
maßstabsgetreu.
Achten Sie
bitte darauf,
dass das
Rohr noch
benötigt
wird !
Setzten Sie das Dach an
den Außenkanten der
Anätzung des Daches
an.
Zum Vermitteln des
Daches gibt es eine
Anätzung.
9
