Bauanleitung Kdl 01
3
7
10
Hier die Beschreibung der einzelnen Bauteile:

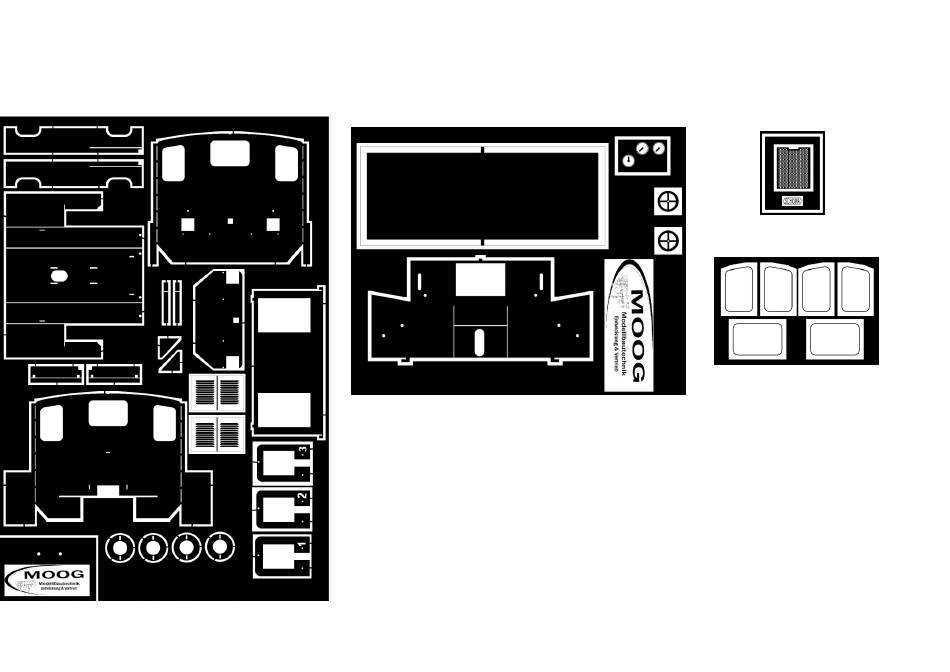

4 x Ätzplatte (siehe Abbildungen)
4 x Stangenpuffer
2 x Schraubenkupplung
12
1 x Antrieb
6 x Stecknadeln (Bedienpult)
Messingdraht 1,0 mm
Messingdraht 0,6 mm
Messingrohr 1,3 mm
Winkelprofil 1 x 1,5 mm
2 x Messingstange 3,0 mm
14
9
15
13
6 x Lampe 3D Druck (ohne Beleuchtung)
Messingrohr 1,0 mm
6 x Fenster
Wichtiger Hinweis:
Vor dem Zusammenbau lesen Sie sich bitte die Bauanleitung durch.
Bitte nur die Teile aus dem Halteblech herausschneiden, die Sie
Ganz wichtig ist das Abschleifen der Haltestege an den einzelnen
16
17
18
benötigen.
Bauteilen.
3
Werbung
