Milesight ISIS-MS-C-Serie Montageanleitung Seite 8

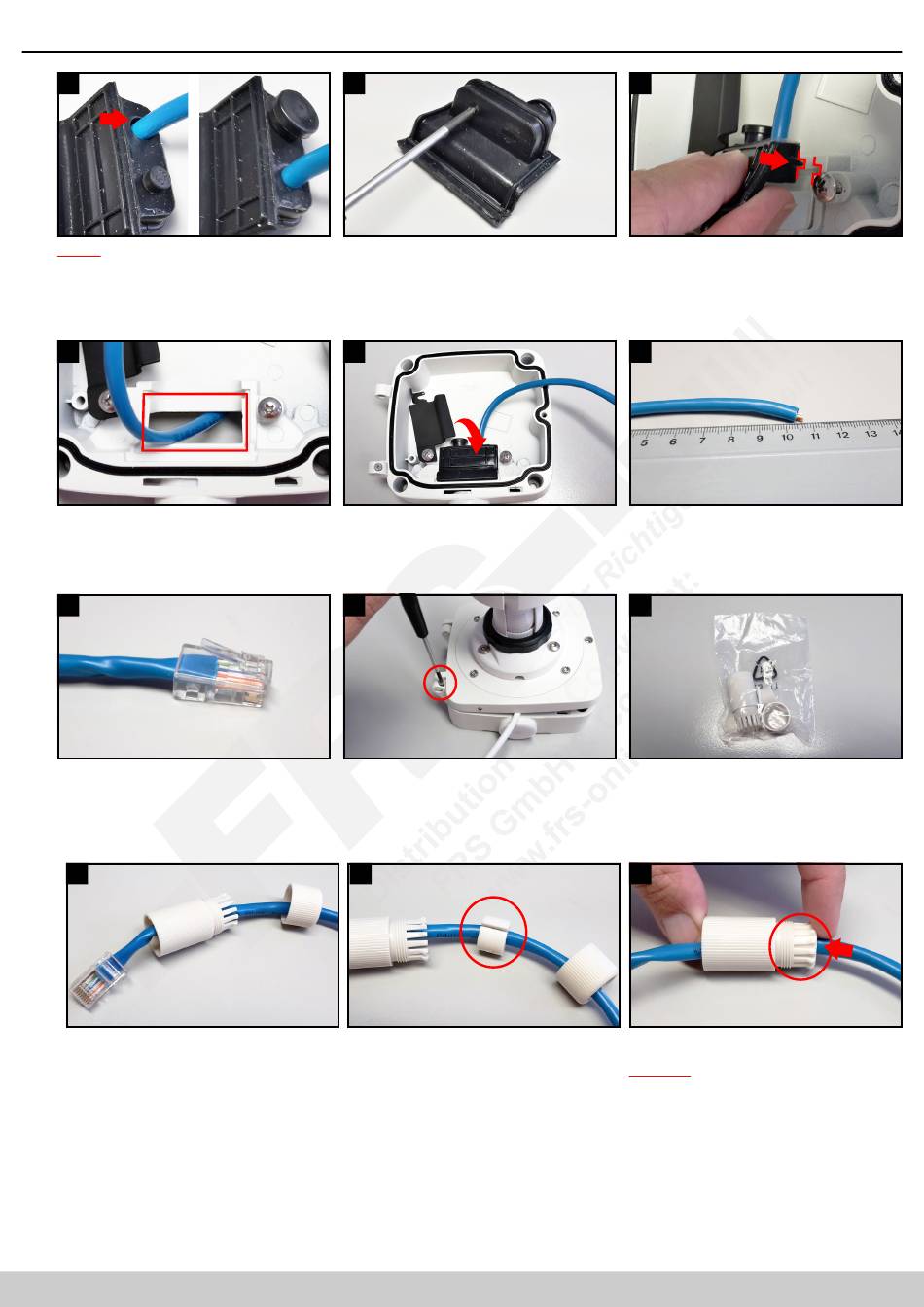

3. Montage und Verkabelung
10
Hinweis: Verwenden Sie erst bei einem dicken
Kabel (circa 7mm Querschnitt) die größere
Kabelzufuhr der Dichtung, damit kein unnötiger
Spielraum zum Eindringen von Luftfeuchtigkeit
gelassen wird.
13
Die Dichtung muss vollständig in der dafür
vorgesehenen Position hineingepresst werden.
16
Befestigen Sie einen RJ45 Netzwerkstecker am
Kabel.
21
Siehen Sie die Verschraubung
Schraubbolzen nacheinander über das Kabel.
8 8
3.1. Grund-Installation (Fortsetzung)
11
Stechen Sie mit einem spitzen Gegenstand ein
kleines Loch durch die Stelle, an der Sie das
Kabel hindurchziehen möchten.
Ziehen Sie die Verkabelung durch die Dichtung
hindurch.
14
Schwenken Sie die schwarze Platte zurück auf die
Dichtung und ziehen Sie die beiden Schrauben
wieder fest.
19
Klappen Sie den Deckel leicht zu, ohne die
Verkabelung zu beschädigen. Nehmen Sie eine
Schraube aus dem mitgelieferten Montagezubehör
und drehen Sie diese in das Scharnier hinein. Die
Schraube verhindert das Lösen des Deckels.
22
und den In der Dichtung ist ein seitlicher Schlitz. Führen
Sie die Dichtung mit diesem Schlitz um das Kabel
herum.
www.milesight.de
12
Setzen Sie die Dichtung exakt so wieder auf,
dass sie bündigin der dafür vorgesehenen Kerbe
aufliegt.
15
Um das Kabel in der Anschlussbox zu verstauen,
beträgt die ideale Kabellänge 10 bis 15 Zentimeter.
Kürzen Sie das Kabel, falls es erforderlich ist.
20
Nehmen Sie den Beutel mit der Kabeldichtung
aus dem Verpackungsinhalt der Kamera.
23
Pressen Sie die Dichtung
gleichmäßig in den Schraubbolzen.
ACHTUNG: Achten Sie darauf, dass Sie keine der
Klammern beschädigen oder abbrechen.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
vorsichtig und
