AJAX CombiProtect Kurzanleitung Seite 2

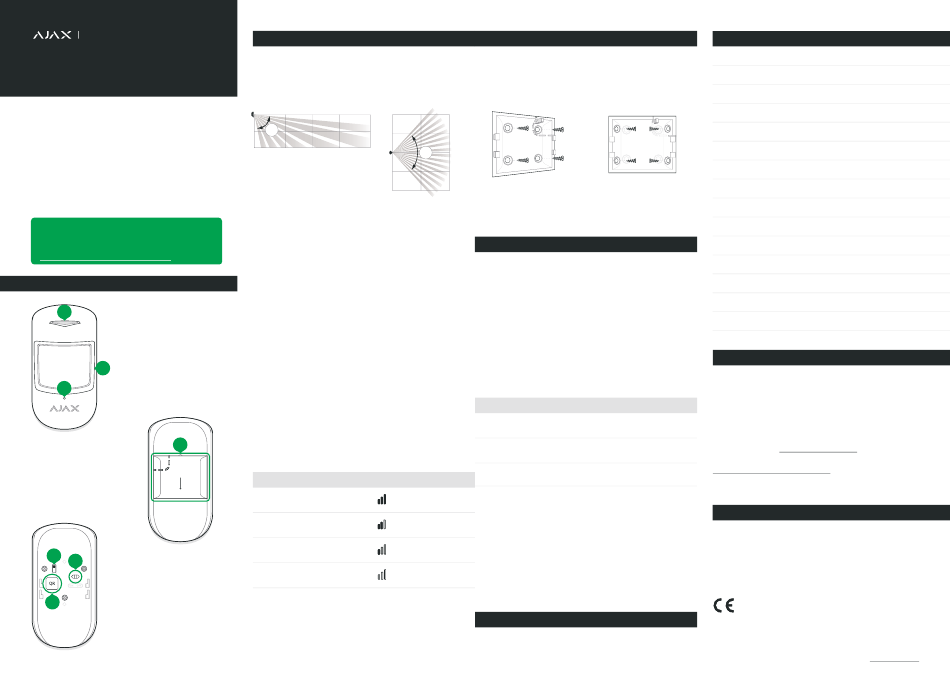

Kurzanleitung
Bewegungs- / Glasbruchmelder
Model Name: Ajax CombiProtect
Drahtloser tierresistenter Bewegungs-
und Glasbruchsensor
CombiProtect vereinigt einen drahtlosen
Bewegungsmelder mit einem Wärmesensor der
Reichweite bis zu 12 Meter und dem Mikrophon eines
Glasbruchmelders mit einer Reichweite bis zu 9 Meter. Er
wird an das Sicherheitssystem „Ajax" über das
geschützte Protokoll „Jeweller" angeschlossen, die
Reichweite beträgt, ohne Hindernisse, bis zu 1200 m.
Combi Protect ist tierresistent. Die Lebensdauer der
Batterie beträgt bis zu 5 Jahre für Anwendungen im
Innenbereich.
WICHTIG: Diese Kurzanleitung enthält allgemeine
Informationen über „CombiProtect". Vor Inbetriebnahme
des Gerätes ist es empfehlenswert, die
Bedienungsanleitung auf der Website:
ajax.systems/support/devices/combiprotect
FUNKTIONSTEILE
1
1 – Lichtanzeiger
2 – Linse des
2
Bewegungsmelders
3 – Öffnung des Mikrophons
3
4
4 – Montageplatte
1
SmartBracket (gelochtes Teil
ist notwendig für Auslösung
des Sabotagekontakts beim
Versuch, den Sensor von der
Oberfläche abzureißen)
5
6
5 – Tamper-Taste
6 – Hauptschalter
7 – QR-Code
7
DE
WAHL DES AUFSTELLUNGSORTES
Bei der Wahl des Aufstellungsortes von „CombiProtect" ist der
Fokus der Linse, die Reichweite der Bewegungs- und
EN
Glasbruchdetektion und Gegenstände zu berücksichtigen,
welche die Übersicht und die Verbreitung des Funksignals
beeinträchtigen können.
2.4 m
80 °
1.2 m
0 m
0 m 3 m 6 m 9 m 12 m
Der Sensor sollte nicht platziert werden:
1. Außerhalb des Raumes (im Freien).
2. In Richtung Fenster, wenn direktes Sonnenlicht auf die
Sensorlinse trifft.
3. Gegenüber von Gegenständen, die schnell ihre
Temperatur ändern (zum Beispiel, elektrische und
Gasheizgeräte).
4. Gegenüber beweglichen Gegenständen, deren
Temperatur der Körpertemperatur vergleichbar ist
(schwingende Vorhänge über dem Heizkörper).
5. An Plätzen mit schneller Luftzirkulation (Ventilatoren,
geöffnete Fenster oder Türen).
6. Unweit von Metallgegenständen und Spiegel, welche das
Funksignal dämpfen oder abschirmen können.
7. In Räumen, wo Temperatur und Feuchtigkeit über den
zulässigen Grenzen liegen.
Vor der fixen Montage des Gerätes lassen Sie bitte den
Signalpegel und Zone der Bewegungsermittlung mit der
Applikation „Ajax Security System" mindestens eine Minute
lang prüfen. Diese Prüfung zeigt die Qualität der Verbindung
zwischen Sensor und Hub und bestätigt die richtige Wahl des
Aufstellungsortes.
Status der Kontrollleuchte
Leuchtet mit Unterbruch
alle 1,5 Sekunden
Blinkt 5 Mal pro Sekunde
Blinkt 2 Mal pro Sekunde
Leuchtet alle 1,5 Sekunden
kurz auf
Der Sensor „CombiProtect" ist auf einer senkrechten
Oberfläche anzubringen. Die empfohlene Montagehöhe
beträgt 2,4 m. Bei anderen Montagehöhen wird die Zone der
Bewegungserfassung verändert und die Tierresistenz kann
betroffen werden.
AUFSTELLUNG DES GERÄTES
1. Befestigen Sie die Platte „SmartBracket" mit den
mitgelieferten Schrauben oder mit anderen sicheren
Befestigungsstücken an mindestens zwei Punkten an der
Oberfläche (der eine von ihnen soll über dem
Sabotagekontakt liegen).
0 6 12
m m m
8
m
4
m
88,5 °
0
m
4
m
Befestigung an
ebenen Oberflächen
8
m
2. Platzieren Sie den Sensor auf der Platte – das einmalige
Blinken der Leuchtdiode bestätigt, dass der
Sabotagekontakt aktiviert wurde.actuated.
ANSCHLIESSEN UND EINSTELLEN
Der Sensor wird mittels der mobilen Applikation „Ajax
Security System" an den Hub angeschlossen und
eingestellt. Platzieren Sie den Sensor innerhalb der
Reichweite des Hubnetzes und folgen Sie den Angaben für
das Anschließen.
Um den Sensor mittels des Integrationsmoduls „Ajax
uartBridge" oder „Ajax ocBridge Plus" an hilfeleistende
Dienste anzuschließen, folgen Sie den Empfehlungen der
Anleitung für das jeweilige Gerät.
Vor Inbetriebnahme des Sensors geben Sie in den
Einstellungen von „Combi Protect" den passenden
Empfindungspegel des Sensors ein:
Empfindungspegel
Hoch
Bewegung wird möglichst rasch ermittelt
Mittel
(Fenster, Klimaanlage, Heizkörper etc.)
Die Tiere mit dem Gewicht unter 20 kg und
Niedrig
Signalpegel der Höhe unter 50 cm werden ignoriert
Ausgezeichneter
Stellen Sie den Empfindungspegel des
Signalpegel
Glasbruchmikrophons ein.
Guter
Wenn Bewegungen oder Glasbruch nicht überwacht werden
Signalpegel
müssen, lässt sich jede dieser Funktionen abschalten.
Schlechter
Wenn sich der Sensor in einem Raum befindet, für den eine
Signalpegel
24-Stundenkontrolle erforderlich ist, aktivieren Sie den
Modus „Immer aktiv" – „MotionProtect" spricht bei
Kein Signal
Bewegung und Glasbruch an, selbst wenn die Überwachung
nicht aktiviert ist.
BESTÜCKUNG
1. CombiProtect
2. Batterie CR123A (mitgeliefert)
TECHNISCHE DATEN
Empfindliche
Fühler
Reichweite der
Bewegungserfassung
Beobachtungswinkel des Bewegung-
smelders (waagerecht/senkrecht)
Tierresistenz
Glasbruchsensibilität
Schutz durch Sabotagekontakt
Frequenzbereich
Befestigung
Spitzenleistung des Funksignals
in Ecken
Modulation
Funksignal
Speisung
Lebensdauer der Batterie
Arbeitstemperaturbereich
Arbeitsfeuchtigkeit
Außenmaße
Gewicht
GARANTIE
Der Garantiefrist für die Geräte Ajax beträgt zwei Jahre ab
Kauf und gilt nicht für die mitgelieferte Batterie. Wenn das
Gerät nicht korrekt funktioniert, empfehlen wir, sich
zunächst an den Kundendienst zu wenden – in der Hälfte
der Fälle können technischen Fragen aus der Ferne geklärt
Raum mit der minimaler Störung, die
werden!
Den Volltext der Garantieverpflichtungen entnehmen Sie
Im Raum gibt es potentielle Störungen
bitte der Web-Seite: ajax.systems/warranty
Endbenutzer-Lizenzvertrag:
ajax.systems/end-user-agreement
Technische Unterstützung:
support@ajax.systems
WICHTIGE INFORMATIONEN
Dieses Produkt kann in allen EU-Mitgliedstaaten verwendet
werden.
Dieses Gerät entspricht den grundlegenden Anforderungen
und anderen relevanten Bestimmungen der Richtlinie 2014/53
/ EU. Alle wesentlichen Funk Testsuites wurden durchgeführt.
VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE
DURCH EINEN FALSCHEN TYP ERSETZT WIRD.
ENTSORGUNG DER VERWENDETEN BATTERIEN GEMÄSS
DEN ANWEISUNGEN
3. Montagesatz
4. Kurzanleitung
PIR-Sensor (Bewegung)
Elektretmikrophon (Glasbruch)
Bis zu 12 m
88.5°/80°
Gewicht bis zu 20 kg,
Höhe bis zu 50 cm
Bis zu 9 m
Ja
868.0-868.6 MHz
8.60 dBm / 7,24 mW
(Bis zu 25 mW)
GFSK
Bis zu 1200 m (im freien)
1 Batterie CR123A, 3 V
Bis zu 5 Jahre
+5°C bis +40 °C
Bis zu 75%
110 х 65 х 50 mm
92 g
Hersteller: "AJAX SYSTEMS MANUFACTURING"
LIMITED LIABILITY COMPANY
04073, Ukraine, Kiew, Sklarenko-Straße 5
www.ajax.systems
