esotec 140060 Bedienungsanleitung

Bedienungsanleitung
Solar-PWM-Laderegler 12/24 V, 20 A
Art.-Nr. 140060
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Wir bedanken uns für den Kauf dieses Produkts. Sie haben ein Produkt erworben, welches nach dem
heutigen Stand der Technik gebaut wurde. Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten.
2. Bestimmungsgemäße Verwendung
Der Solarladeregler ist für kleine Solaranlagen im Privatbereich z.B. für ein Gartenhaus, einen Car-
port oder auch ein Wohnmobil bestimmt. Es können Akkus mit einer Nennspannung von 12 oder
24 V angeschlossen werden. Als Energiespeicher sind übliche Solar-Bleiakkus (AGM oder ähnliche
versiegelte Bauformen, Blei-Gel, Blei-Säure) und auch Solar-Lithium-Akkus geeignet. Der verwende-
te Akkutyp muss direkt nach der Erstinbetriebnahme im Einstellmenü des Ladereglers entsprechend
programmiert werden.
Als Besonderheit verfügt der Solarladeregler über einen USB-Ladeausgang, der beispielsweise für
das Aufladen eines Mobilgeräts (Smartphone, Tablett, usw.) genutzt werden kann.
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind un-
bedingt zu befolgen. Lesen Sie sich die gesamte Bedienungsanleitung vor Montage, Anschluss und
Inbetriebnahme aufmerksam durch.
3. Lieferumfang
- Solarladeregler
- Bedienungsanleitung
4. Symbol-Erklärungen, Aufschriften
Dieses Symbol weist auf besondere Gefahren hin bzw. auf wichtige Informationen, die
unbedingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder Tipps gegeben
werden sollen.
Das Produkt erfüllt die Anforderung der geltenden europäischen und nationalen Richtlini-
en. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterla-
gen sind beim Hersteller hinterlegt.
5. Sicherheitshinweise
Die Gewährleistung erlischt bei Schäden am Produkt, die durch Nichtbeachten die-
ser Bedienungsanleitung verursacht werden. Wir haften nicht für Folgeschäden,
die sich daraus ergeben! Gleiches gilt bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verur-
sacht werden.
a) Allgemein
- Das Produkt darf nicht umgebaut, zerlegt oder verändert werden. Hierbei erlischt nicht nur die Zu-
lassung/Gewährleistung, sondern dies kann zu Sicherheitsproblemen führen. Außerdem besteht
Brand- und Explosionsgefahr durch den angeschlossenen Akku.
- Halten Sie immer die Grenzwerte des Solarladereglers ein, siehe Kapitel „Technische Daten".
- Achten Sie darauf, dass das Produkt nicht in Kinderhände gelangt, es ist kein Spielzeug!
- Das Produkt darf keinen extremen Temperaturen, Nässe/Feuchtigkeit, starken Vibrationen oder
starken mechanischen Beanspruchungen ausgesetzt werden. Gehen Sie vorsichtig mit dem Pro-
dukt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
- Halten Sie Verpackungsmaterial fern von Kindern, es besteht Erstickungsgefahr.
- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so
wenden Sie sich bitte an uns oder an einen anderen Fachmann.
b) Montageort und Anschluss
- Der Solarladeregler darf nur in PV-Anlagen gemäß dieser Bedienungsanleitung und den Angaben
der Solarmodul- und Akkuhersteller eingesetzt werden. An den Solarladeregler darf keine andere
Energiequelle als ein Solarmodul angeschlossen werden!
- Der Solarladeregler darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben
werden, also nicht im Außenbereich. Soll ein Betrieb im Außenbereich erfolgen, ist ein geignetes
Gehäuse (nicht im Lieferumfang) erforderlich, das den Schutz vor Feuchtigkeit und Witterungsein-
flüssen übernimmt.
- Vor Arbeiten an der Verdrahtung oder Installation trennen Sie immer das Solarmodul und den Akku
vom Solarladeregler (vorher ggf. Solarmodul lichtdicht abdecken, um lebensgefährliche elektrische
Spannungen zu verhindern).
- Gehen Sie für Anschluss und Inbetriebnahme immer wie in nachfolgenden Kapiteln beschrieben
vor. Schließen Sie die Kontakte des Solarladereglers niemals kurz. Verbinden Sie niemals mehrere
Laderegler miteinander.
- Verwenden Sie für die Verbindung zum Solarmodul, dem Akku und den Verbrauchern nur geeigne-
te Kabel und Leitungen mit ausreichendem Kabelquerschnitt. Ein zu geringer Leitungsquerschnitt
kann zu einer Überhitzung des Kabels und somit zu einem Brand führen.
- Montieren bzw. betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
c) Akkuhinweise
Beachten Sie unbedingt die Informationen des Akkuherstellers.
- Akkus gehören nicht in Kinderhände.
- Der Solarladeregler darf nur in Verbindung mit einem geeigneten wiederaufladbaren Akku betrie-
ben werden. Beim Aufladen von (nicht wiederaufladbaren) Batterien besteht Explosionsgefahr!
- Schützen Sie Akkus vor Hitze, Kälte, Nässe, Feuchtigkeit und direkter Sonneneinstrahlung.
- Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Ex-
plosionsgefahr!
- Bei nicht-gasdichten Bleiakkus kann beim Ladevorgang ein explosionsfähiges Gasgemisch (Knall-
gas) entstehen. Achten Sie deshalb bei der Platzierung eines Bleiakkus auf eine ausreichende
Belüftung.
- Beschädigen Sie niemals das Gehäuse eines Akkus. Drehen Sie keine Schrauben in den Akku
(z.B. zur Befestigung). Dies kann zu einem Brand oder einer Explosion führen, außerdem beste-
hen ggf. weitere Gefahren (z.B. Verletzungs-/Verätzungsgefahr durch die aggressive Säure eines
Blei-Säure-Akkus).
- Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursa-
chen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Aus Akkus auslaufende
Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berüh-
rung kommen, können teils massiv beschädigt werden.
- Verwenden Sie niemals beschädigte, ausgelaufene oder verformte Akkus. Dies kann zu einem
Brand oder einer Explosion führen! Entsorgen Sie solche unbrauchbar gewordenen Akkus umwelt-
gerecht, verwenden Sie sie nicht mehr.
- Jeder Akku hat eine mehr oder weniger starke Selbstentladung. Sollte etwa im Winter keine Sonne
scheinen oder Schnee auf dem Solarmodul liegen, wird der Akku nicht geladen. Abhängig von der
Dauer der fehlenden Ladung des Akkus kann es erforderlich werden, diesen von der Solaranlage
zu trennen und mit einem geeigneten Ladegerät vor einer schädlichen Tiefentladung zu schützen.
- Stellen Sie im Solarladeregler direkt bei der Erstinbetriebnahme den korrekten Akkutyp ein. Durch
die falsche Wahl des Akkutyps kann es zur Beschädigung des Akkus kommen; außerdem besteht
Brand- und Explosionsgefahr.
- Der Brand eines Lithium-Akkus ist nur schlecht löschbar, außerdem entstehen giftige Gase. Im
Handel gibt es spezielle für Lithium-Brände geeignete Löschmittel (Feuerlöscher, Löschgranulate
o.ä.).
d) Betrieb
- Überprüfen Sie das Produkt vor dem Anschluss und Inbetriebnahme auf Beschädigungen, z.B.
des Gehäuses. Falls Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genom-
men werden.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist der Solarla-
deregler außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern, trennen Sie
alle Leitungen vom Solarladeregler und achten Sie dabei darauf, dass kein Kurzschluss entsteht.
Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Produkt sichtbare
Beschädigungen aufweist oder nicht mehr arbeitet, es unter ungünstigen Verhältnissen transpor-
tiert oder gelagert wurde oder schwere Transportbeanspruchungen aufgetreten sind.
- Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

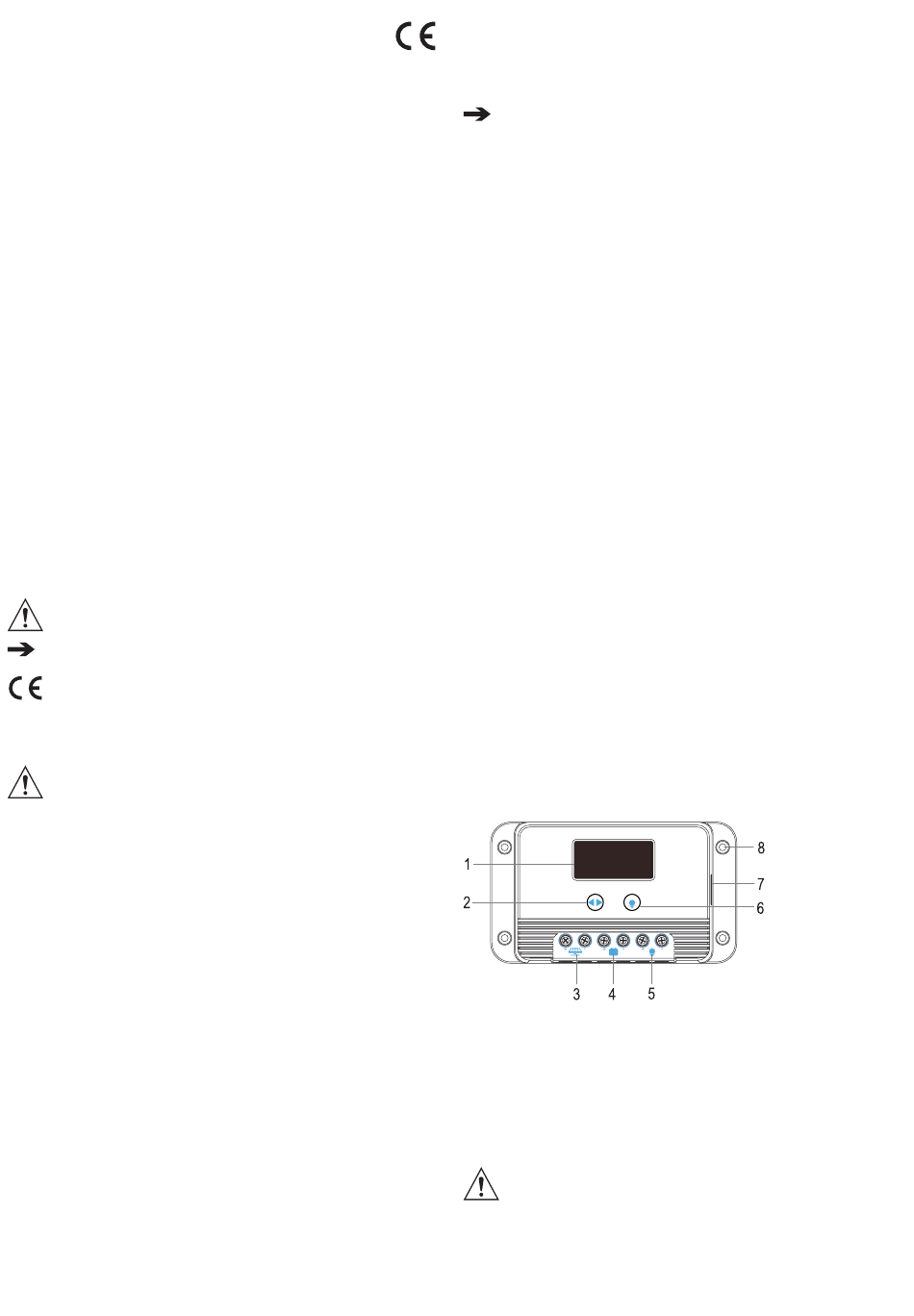

6. Anschlüsse und Bedienelemente
1 Display
2 Menü-Taste
3 Anschlussklemmen für Solarmodul
4 Anschlussklemmen für Akku
5 Anschlussklemmen für Verbraucher
6 Funktions-Taste
7 USB-Spannungs-/Stromausgang
8 Befestigungsöffnung (je 1x an jeder Ecke)
Achten Sie bei der Verkabelung der Anschlussklemmen (3, 4, 5) auf die richtige Polarität
(Plus/+ und Minus/-), siehe Beschriftungsaufdruck.
Der Solarladeregler arbeitet bei Bleiakkus abhängig von der Akku-Nennspannung mit ei-
ner Systemspannung von 12 bzw. 24 V (bei Lithium-Akkus manuell einstellbar). Achten
Sie unbedingt darauf, dass auch der bzw. die angeschlossenen Verbraucher mit dieser
Spannung arbeiten können! Wenn Sie z.B. einen Akku mit 24 V Nennspannung anschlie-
ßen, so muss auch der Verbraucher mit 24 V arbeiten können.
