2.15 M.2 SSD-Modul Installationsanleitung (M2_1)
Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen
soll. Der Hyper-M.2-Sockel (M2_1, Key M) unterstützt Typ-2260/2280-PCIe-Gen4x4-
Modus (64 Gb/s).
Installation des M.2-SSD-Moduls
Nr.
Mutternposition
Platinenlänge
Modultyp
42
1
2
A
B
6 cm
8 cm
Typ 2260
Typ 2280

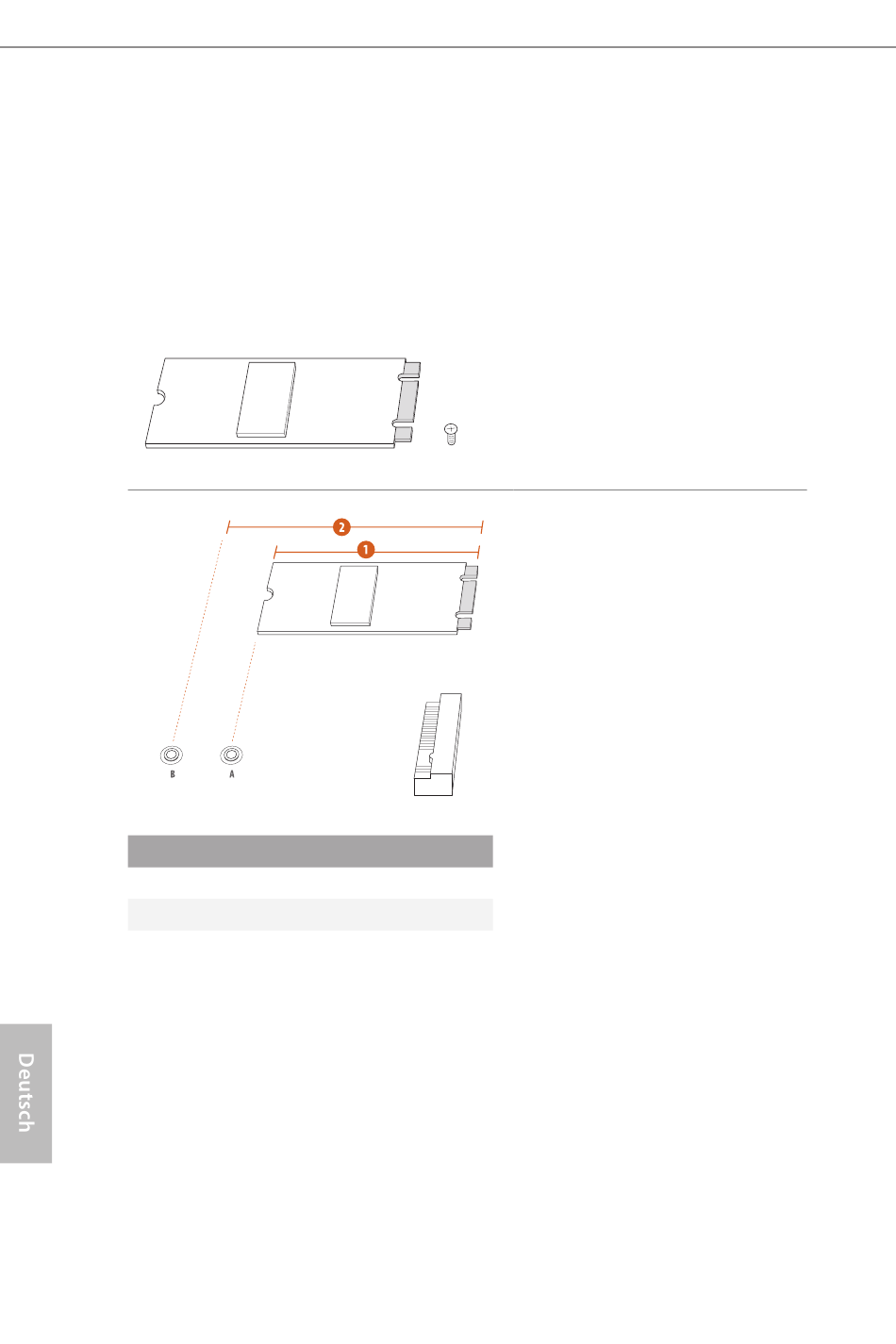

Schritt 1
Legen Sie ein M.2 SSD-Modul und die
zugehörige Schraube bereit.
Schritt 2
Bestimmen Sie je nach
Platinenausführung und Länge Ihres
M.2 SSD-Moduls die richtige Stelle für
die Mutter.
