Thinkcar THINKOBD 500 Kurzanleitung

Machine Translated by Google

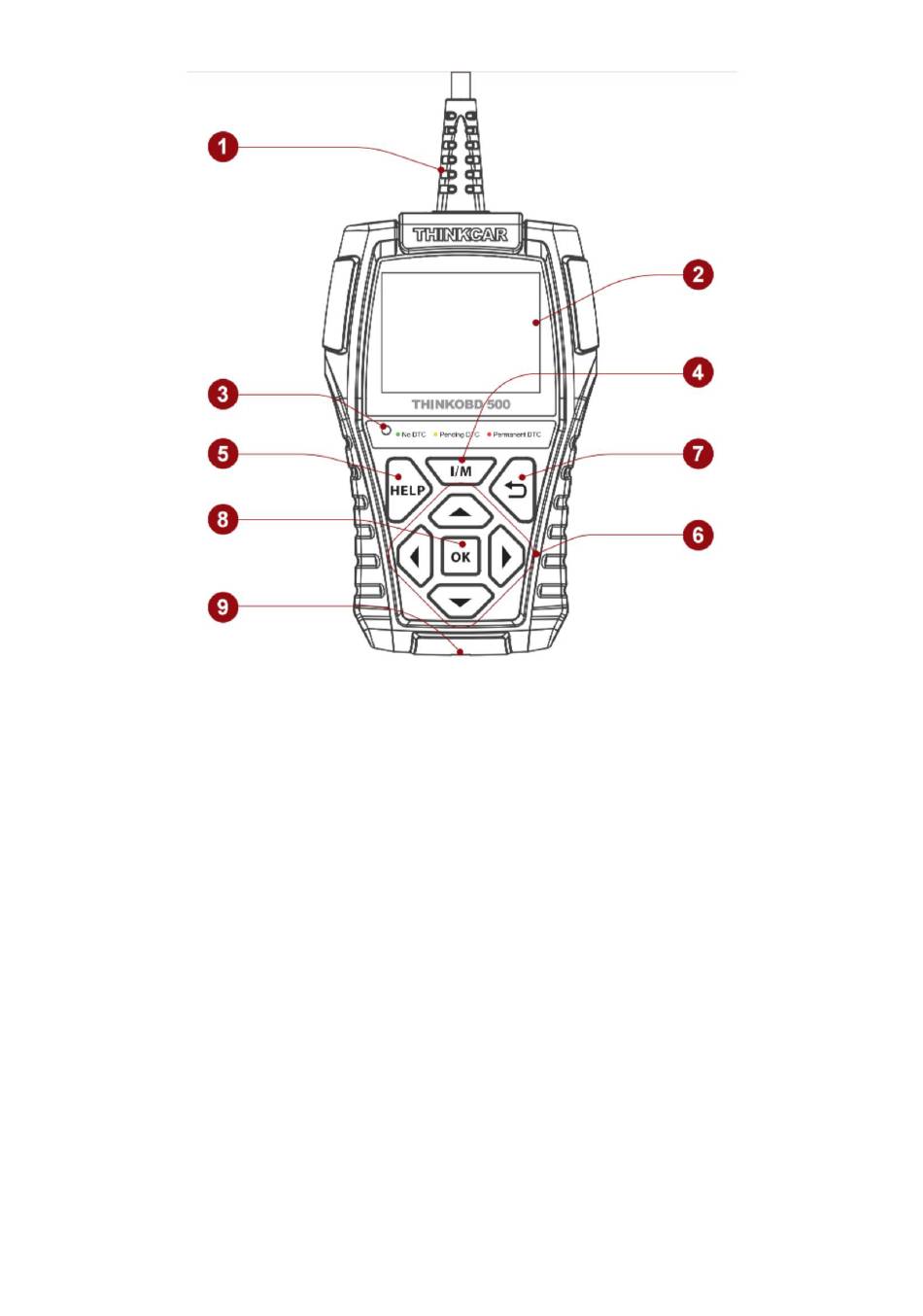

1. Diagnosekabel: Standard-OBDII-Diagnosekabel 2. LCD-
Display: 2,8-Zoll-Display (240 x 320)
3. Code-Schweregrad-Alarm: Drei Statusanzeigen 4. I/M-
Taste: Geben Sie schnell „I/M READINESS" ein, um den Datenfluss anzuzeigen 5. Hilfe:
Informationen zu OBD-Anweisungen, zu Datenflussanweisungen, zu Druckanweisungen, zu Anweisungen zur
Abgasbereitschaft 6. Auf-, Ab-, Links- und
Rechts-Tasten: werden zum Auswählen interaktiver Funktionen verwendet 7. Eingabetaste:
Zurück zur höheren Funktion 8. OK Zurück:
Bestätigungstaste 9. Mini-USB: Wird
zum Aktualisieren der Software und zum Drucken von Funktionen verwendet
Warnung zur
Codeschwere. Erinnerung zur Codeschwere: Durch Lesen des Codes können Sie schnell
feststellen, ob Ihr Fahrzeug sofort repariert werden muss oder bis Sie wieder zu Hause sind. LED-
Warnanzeige: Der Barcodeleser verfügt über drei LED-Anzeigen. KEIN DTC: Ihr Fahrzeug ist in gutem
Zustand. Ausstehender DTC: Sie müssen das Problem beheben und den Code löschen.
Permanenter DTC: Es liegt ein schwerwiegendes Problem mit Ihrem Fahrzeug vor. Wenn diese
Probleme nicht behoben werden können, besteht die Abgasuntersuchung möglicherweise nicht.
IN
Technische Daten Anzeige:
2,8-Zoll-Anzeige
Arbeitsumgebung: 0 °C – 50 °C (32 – 122 °F)
Lagerumgebung: -20 °C bis 60 °C (-4 bis 140 °F)
Stromversorgung: 9–18 V Fahrzeugstromversorgung
