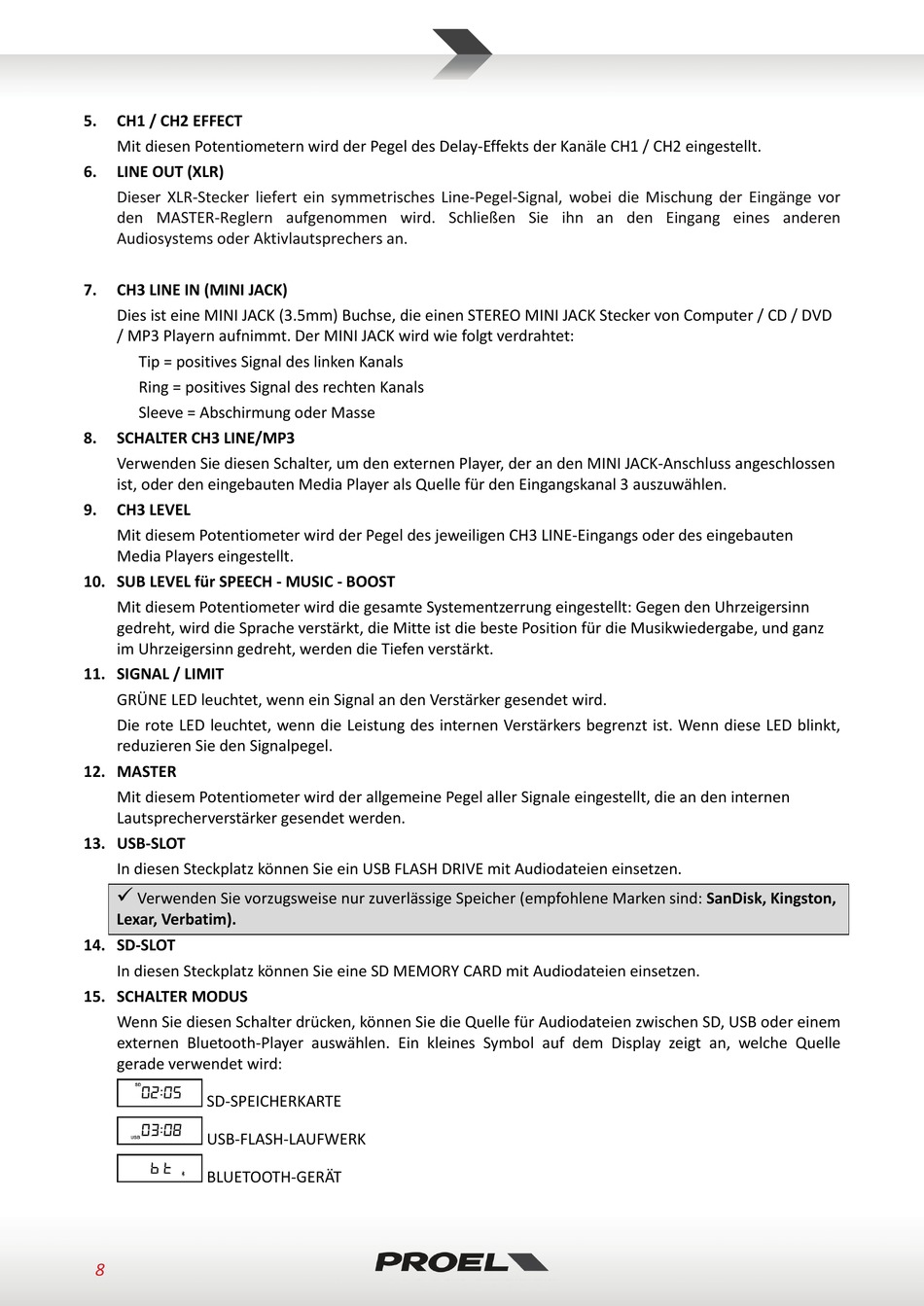

5.
CH1 / CH2 EFFECT
Mit diesen Potentiometern wird der Pegel des Delay-Effekts der Kanäle CH1 / CH2 eingestellt.
6.
LINE OUT (XLR)
Dieser XLR-Stecker liefert ein symmetrisches Line-Pegel-Signal, wobei die Mischung der Eingänge vor
den MASTER-Reglern aufgenommen wird. Schließen Sie ihn an den Eingang eines anderen
Audiosystems oder Aktivlautsprechers an.
7.
CH3 LINE IN (MINI JACK)
Dies ist eine MINI JACK (3.5mm) Buchse, die einen STEREO MINI JACK Stecker von Computer / CD / DVD
/ MP3 Playern aufnimmt. Der MINI JACK wird wie folgt verdrahtet:
Tip = positives Signal des linken Kanals
Ring = positives Signal des rechten Kanals
Sleeve = Abschirmung oder Masse
8.
SCHALTER CH3 LINE/MP3
Verwenden Sie diesen Schalter, um den externen Player, der an den MINI JACK-Anschluss angeschlossen
ist, oder den eingebauten Media Player als Quelle für den Eingangskanal 3 auszuwählen.
9.
CH3 LEVEL
Mit diesem Potentiometer wird der Pegel des jeweiligen CH3 LINE-Eingangs oder des eingebauten
Media Players eingestellt.
10. SUB LEVEL für SPEECH - MUSIC - BOOST
Mit diesem Potentiometer wird die gesamte Systementzerrung eingestellt: Gegen den Uhrzeigersinn
gedreht, wird die Sprache verstärkt, die Mitte ist die beste Position für die Musikwiedergabe, und ganz
im Uhrzeigersinn gedreht, werden die Tiefen verstärkt.
11. SIGNAL / LIMIT
GRÜNE LED leuchtet, wenn ein Signal an den Verstärker gesendet wird.
Die rote LED leuchtet, wenn die Leistung des internen Verstärkers begrenzt ist. Wenn diese LED blinkt,
reduzieren Sie den Signalpegel.
12. MASTER
Mit diesem Potentiometer wird der allgemeine Pegel aller Signale eingestellt, die an den internen
Lautsprecherverstärker gesendet werden.
13. USB-SLOT
In diesen Steckplatz können Sie ein USB FLASH DRIVE mit Audiodateien einsetzen.
Verwenden Sie vorzugsweise nur zuverlässige Speicher (empfohlene Marken sind: SanDisk, Kingston,
Lexar, Verbatim).
14. SD-SLOT
In diesen Steckplatz können Sie eine SD MEMORY CARD mit Audiodateien einsetzen.
15. SCHALTER MODUS
Wenn Sie diesen Schalter drücken, können Sie die Quelle für Audiodateien zwischen SD, USB oder einem
externen Bluetooth-Player auswählen. Ein kleines Symbol auf dem Display zeigt an, welche Quelle
gerade verwendet wird:
SD-SPEICHERKARTE
USB-FLASH-LAUFWERK
BLUETOOTH-GERÄT
8
