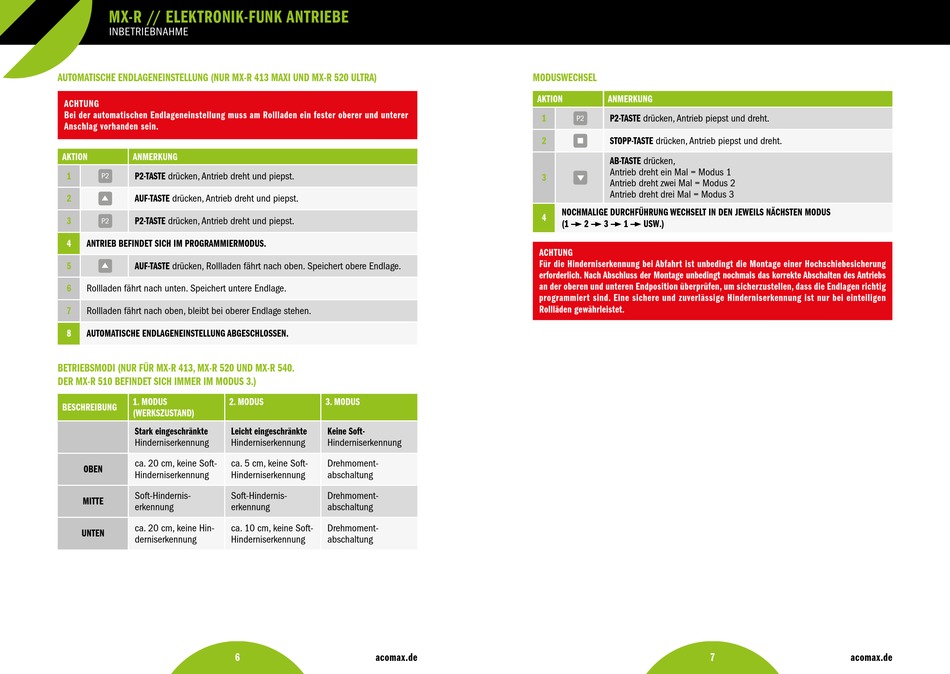

MX-R // ELEKTRONIK-FUNK ANTRIEBE
INBETRIEBNAHME
AUTOMATISCHE ENDLAGENEINSTELLUNG (NUR MX-R 413 MAXI UND MX-R 520 ULTRA)
ACHTUNG
Bei der automatischen Endlageneinstellung muss am Rollladen ein fester oberer und unterer
Anschlag vorhanden sein.
AKTION
ANMERKUNG
1
P2-TASTE drücken, Antrieb dreht und piepst.
P2
2
AUF-TASTE drücken, Antrieb dreht und piepst.
3
P2-TASTE drücken, Antrieb dreht und piepst.
P2
4
ANTRIEB BEFINDET SICH IM PROGRAMMIERMODUS.
5
AUF-TASTE drücken, Rollladen fährt nach oben. Speichert obere Endlage.
6
Rollladen fährt nach unten. Speichert untere Endlage.
7
Rollladen fährt nach oben, bleibt bei oberer Endlage stehen.
8
AUTOMATISCHE ENDLAGENEINSTELLUNG ABGESCHLOSSEN.
BETRIEBSMODI (NUR FÜR MX-R 413, MX-R 520 UND MX-R 540.
DER MX-R 510 BEFINDET SICH IMMER IM MODUS 3.)
1. MODUS
2. MODUS
BESCHREIBUNG
(WERKSZUSTAND)
Stark eingeschränkte
Leicht eingeschränkte
Hinderniserkennung
Hinderniserkennung
ca. 20 cm, keine Soft-
ca. 5 cm, keine Soft-
OBEN
Hinderniserkennung
Hinderniserkennung
Soft-Hindernis-
Soft-Hindernis-
MITTE
erkennung
erkennung
ca. 20 cm, keine Hin-
ca. 10 cm, keine Soft-
UNTEN
derniserkennung
Hinderniserkennung
6
3. MODUS
Keine Soft-
Hinderniserkennung
Drehmoment-
abschaltung
Drehmoment-
abschaltung
Drehmoment-
abschaltung
acomax.de
MODUSWECHSEL
AKTION
ANMERKUNG
1
P2-TASTE drücken, Antrieb piepst und dreht.
P2
2
STOPP-TASTE drücken, Antrieb piepst und dreht.
AB-TASTE drücken,
Antrieb dreht ein Mal = Modus 1
3
Antrieb dreht zwei Mal = Modus 2
Antrieb dreht drei Mal = Modus 3
NOCHMALIGE DURCHFÜHRUNG WECHSELT IN DEN JEWEILS NÄCHSTEN MODUS
4
(1
2
3
1
USW.)
ACHTUNG
Für die Hinderniserkennung bei Abfahrt ist unbedingt die Montage einer Hochschiebesicherung
erforderlich. Nach Abschluss der Montage unbedingt nochmals das korrekte Abschalten des Antriebs
an der oberen und unteren Endposition überprüfen, um sicherzustellen, dass die Endlagen richtig
programmiert sind. Eine sichere und zuverlässige Hinderniserkennung ist nur bei einteiligen
Rollläden gewährleistet.
7
acomax.de
