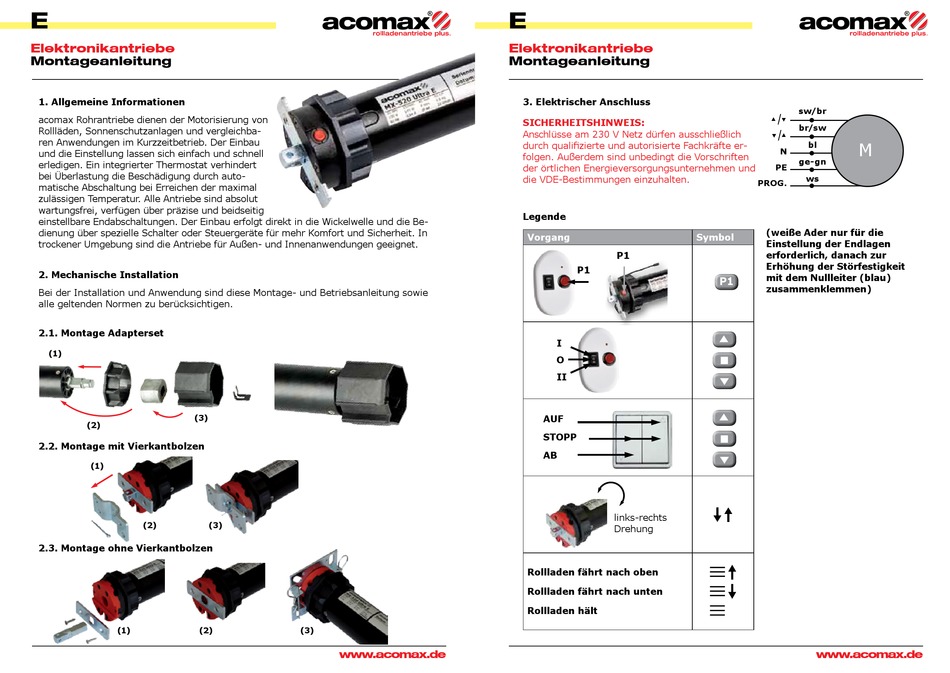

acomax MX-E 520 Ultra Montageanleitung

E
Elektronikantriebe
Montageanleitung
1. Allgemeine Informationen
acomax Rohrantriebe dienen der Motorisierung von
Rollläden, Sonnenschutzanlagen und vergleichba-
ren Anwendungen im Kurzzeitbetrieb. Der Einbau
und die Einstellung lassen sich einfach und schnell
erledigen. Ein integrierter Thermostat verhindert
bei Überlastung die Beschädigung durch auto-
matische Abschaltung bei Erreichen der maximal
zulässigen Temperatur. Alle Antriebe sind absolut
wartungsfrei, verfügen über präzise und beidseitig
einstellbare Endabschaltungen. Der Einbau erfolgt direkt in die Wickelwelle und die Be-
dienung über spezielle Schalter oder Steuergeräte für mehr Komfort und Sicherheit. In
trockener Umgebung sind die Antriebe für Außen- und Innenanwendungen geeignet.
2. Mechanische Installation
Bei der Installation und Anwendung sind diese Montage- und Betriebsanleitung sowie
alle geltenden Normen zu berücksichtigen.
2.1. Montage Adapterset
(1)
(3)
(2)
2.2. Montage mit Vierkantbolzen
(1)
(2) (3)
2.3. Montage ohne Vierkantbolzen
(1) (2) (3)
www.acomax.de
E
Elektronikantriebe
Montageanleitung
3. Elektrischer Anschluss
SICHERHEITSHINWEIS:
Anschlüsse am 230 V Netz dürfen ausschließlich
durch qualifizierte und autorisierte Fachkräfte er-
folgen. Außerdem sind unbedingt die Vorschriften
der örtlichen Energieversorgungsunternehmen und
die VDE-Bestimmungen einzuhalten.
Legende
Vorgang
P1
P1
I
O
II
AUF
STOPP
AB
links-rechts
Drehung
Rollladen fährt nach oben
Rollladen fährt nach unten
Rollladen hält
sw/br
/
br/sw
/
M
bl
N
ge-gn
PE
ws
PROG.
(weiße Ader nur für die
Symbol
Einstellung der Endlagen
erforderlich, danach zur
Erhöhung der Störfestigkeit
mit dem Nullleiter (blau)
P1
zusammenklemmen)



≡
