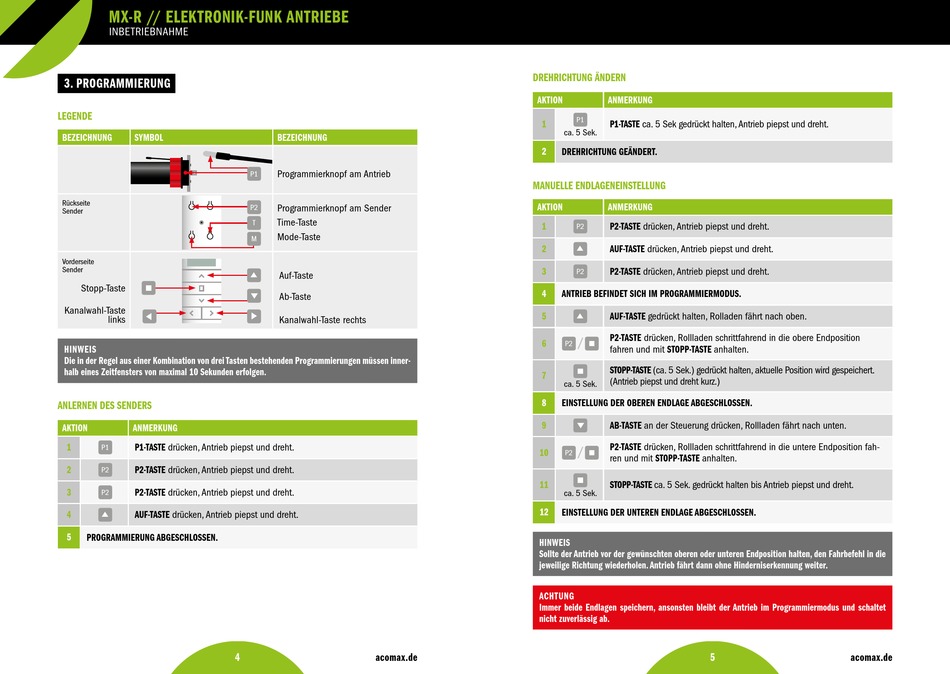

MX-R // ELEKTRONIK-FUNK ANTRIEBE
INBETRIEBNAHME
3. PROGRAMMIERUNG
LEGENDE
BEZEICHNUNG
SYMBOL
LEGENDE
Rückseite
Sender
Vorderseite
Sender
Stopp-Taste
Kanalwahl-Taste
links
HINWEIS
Die in der Regel aus einer Kombination von drei Tasten bestehenden Programmierungen müssen inner-
halb eines Zeitfensters von maximal 10 Sekunden erfolgen.
ANLERNEN DES SENDERS
AKTION
ANMERKUNG
1
P1-TASTE drücken, Antrieb piepst und dreht.
P1
2
P2-TASTE drücken, Antrieb piepst und dreht.
P2
3
P2-TASTE drücken, Antrieb piepst und dreht.
P2
4
AUF-TASTE drücken, Antrieb piepst und dreht.
5
PROGRAMMIERUNG ABGESCHLOSSEN.
4
BEZEICHNUNG
Programmierknopf am Antrieb
P1
Programmierknopf am Sender
P2
Time-Taste
T
Mode-Taste
M
Auf-Taste
Ab-Taste
Kanalwahl-Taste rechts
acomax.de
DREHRICHTUNG ÄNDERN
AKTION
ANMERKUNG
P1
1
P1-TASTE ca. 5 Sek gedrückt halten, Antrieb piepst und dreht.
ca. 5 Sek.
2
DREHRICHTUNG GEÄNDERT.
MANUELLE ENDLAGENEINSTELLUNG
AKTION
ANMERKUNG
1
P2-TASTE drücken, Antrieb piepst und dreht.
P2
2
AUF-TASTE drücken, Antrieb piepst und dreht.
3
P2-TASTE drücken, Antrieb piepst und dreht.
P2
4
ANTRIEB BEFINDET SICH IM PROGRAMMIERMODUS.
5
AUF-TASTE gedrückt halten, Rolladen fährt nach oben.
P2-TASTE drücken, Rollladen schrittfahrend in die obere Endposition
/
6
P2
fahren und mit STOPP-TASTE anhalten.
STOPP-TASTE (ca. 5 Sek.) gedrückt halten, aktuelle Position wird gespeichert.
7
(Antrieb piepst und dreht kurz.)
ca. 5 Sek.
8
EINSTELLUNG DER OBEREN ENDLAGE ABGESCHLOSSEN.
9
AB-TASTE an der Steuerung drücken, Rollladen fährt nach unten.
P2-TASTE drücken, Rollladen schrittfahrend in die untere Endposition fah-
/
10
P2
ren und mit STOPP-TASTE anhalten.
11
STOPP-TASTE ca. 5 Sek. gedrückt halten bis Antrieb piepst und dreht.
ca. 5 Sek.
12
EINSTELLUNG DER UNTEREN ENDLAGE ABGESCHLOSSEN.
HINWEIS
Sollte der Antrieb vor der gewünschten oberen oder unteren Endposition halten, den Fahrbefehl in die
jeweilige Richtung wiederholen. Antrieb fährt dann ohne Hinderniserkennung weiter.
ACHTUNG
Immer beide Endlagen speichern, ansonsten bleibt der Antrieb im Programmiermodus und schaltet
nicht zuverlässig ab.
5
acomax.de
