MSI G-Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für G-Serie:
- Benutzerhandbuch (36 Seiten) ,
- Benutzerhandbuch (29 Seiten) ,
- Benutzerhandbuch (28 Seiten)
Verwandte Anleitungen für MSI G-Serie
Inhaltszusammenfassung für MSI G-Serie

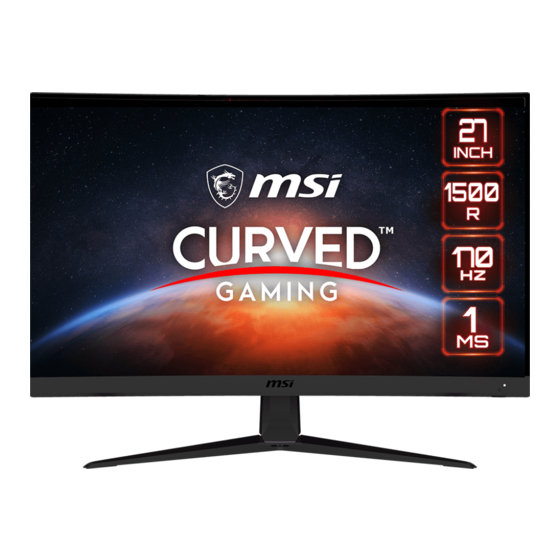

- Seite 1 G Serie LCD-Monitor G27C5 E2 (3CA9) G27C6 E2 (3CA9) G27C6P E2 (3CA9) G27CQ5 (3CB0) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................8 Monitorübersicht ....................9 Verbinden des Monitors mit einem PC ..............14 OSD Setup (OSD-Einrichtung) .................17 Navi-Key-Taste ..................... 17 Hotkey ........................19 OSD-Menü ......................20 Gaming ........................21 Professional (Professionell) ................. -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang G27C5 E2 G27C6 E2 Monitor G27C6P E2 G27CQ5 Dokumentation Kurzanleitung Stand mit Schraube(n) -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß am Monitor aus. Ziehen Sie den Standfuß mit den Schrauben fest. 2. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. - Seite 5 G27C6 E2 Erste Schritte...
- Seite 6 G27C6P E2 Erste Schritte...
- Seite 7 ⚠ Wichtig Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display ∙ nicht zerkratzt wird. Verwenden Sie keine scharfkantigen Gegenstände am Monitor. ∙ Die Nut für die Installation des Standfußes kann auch für die Montage an der Wand ∙...
-
Seite 8: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ G27C5 E2/ G27C6 E2/ G27CQ5 G27C6P E2 130mm Erste Schritte... -
Seite 9: Monitorübersicht
Monitorübersicht G27C5 E2 Erste Schritte... - Seite 10 G27C6 E2 Erste Schritte...
- Seite 11 G27C6P E2 Erste Schritte...
- Seite 12 G27CQ5 Erste Schritte...
- Seite 13 An-/Aus-Taste Navi-Key-Taste Kensington-Schloss Stromanschluss HDMI Anschluss DisplayPort Kopfhörerbuchse Erste Schritte...
-
Seite 14: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. - Seite 15 G27C6 E2 Erste Schritte...
- Seite 16 G27C6P E2 Erste Schritte...
-
Seite 17: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. G27C5 E2/ G27CQ5 OSD Setup (OSD-Einrichtung) - Seite 18 G27C6 E2 OSD Setup (OSD-Einrichtung)
-
Seite 19: Hotkey
G27C6P E2 Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙ Funktionsmenüs und -elemente wählen ∙ Anpassungen von Werten ∙ Aufrufen / Verlassen der Funktionsmenüs Drücken Sie die Taste (OK): ∙ Starten des OSD (On-Screen-Displays) Menüs ∙ Untermenüs aufrufen ∙... -
Seite 20: Osd-Menü
OSD-Menü G27C5 E2/ G27C6 E2/ G27C6P E2 G27CQ5 ⚠ Wichtig Beim Empfang von HDR-Signalen werden Nachtsicht, MPRT, Blaulichtreduzierung, HDCR, Helligkeit, Kontrast, Farbtemperatur ausgegraut. OSD-Menü... -
Seite 21: Gaming
Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Drücken Sie zur Auswahl und (Spielmodus) Vorschau von Moduseffekten FPS (Egoshooter) die Aufwärts- oder Abwärts- Taste. Racing (Rennen) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres RTS (Strategie) Modustyps die OK-Taste. RPG (Rollenspiel) Night Vision OFF (Aus) - Seite 22 1. Menüebene 2./3. Menüebene Beschreibung Bildfrequenz Location Left Top ∙ Die Position ist im OSD-Menü (Position) (Links oben) einstellbar. Drücken Sie die OK-Taste, um Ihre Refreshrate- Right Top Position zu bestätigen und (Rechts übernahmen. oben) ∙ Dieser Monitor befolgt die voreingestellte Refreshrate des Left Bottom Betriebssystems und arbeitet...
- Seite 23 1. Menüebene 2./3. Menüebene Beschreibung Screen None (Keine) ∙ Nutzer können die Transparenz Assistance in jedem beliebigen Modus (Bildschirmhilfe) anpassen. (für G27C5 E2/ G27C6 E2/ G27C6P E2) Smart Crosshair Icon None (Keine) ∙ Durch den KI-Algorithmus (Intelligentes (Symbol) verbessert diese Funktion die Fadenkreuz) (für Sichtbarkeit des Fadenkreuzes G27CQ5)
-
Seite 24: Professional (Professionell)
Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Pro User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau Modus) von Moduseffekten die Aufwärts- oder Anti-Blue (Anti- Abwärts-Taste. Blau) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Movie (Film) Office (Office) sRGB... -
Seite 25: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit (Helligkeit) entsprechend der Umgebungsbeleuchtung ein. ∙ Die Helligkeit wird ausgegraut, wenn MPRT oder HDCR aktiviert sind. Contrast 0-100 ∙ Stellen Sie den Kontrast richtig (Kontrast) ein, dies entspannt Ihre Augen. Sharpness ∙... -
Seite 26: Navi-Key-Taste
Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung oben OFF (Aus) ∙ Alle Navigation-Elemente können über das OSD-Menü angepasst werden. unten Brightness links (Helligkeit) rechts Game Mode (Spielmodus) Screen Assistance (Bildschirmunterst.) (für G27C5 E2/ G27C6 E2/ G27C6P Smart Crosshair (Intelligentes Fadenkreuz) (für G27CQ5) Alarm Clock (Wecker) Input Source... -
Seite 27: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und (Sprache) Übernahme der Spracheinstellung die English mittlere Taste drücken. ∙ Die Sprache ist eine unabhängige Français Einstellung. Die Spracheinstellung von Nutzern überschreibt den Deutsch Werksstandard. Wenn Nutzer Zurücksetzen auf „Ja“... - Seite 28 1. Menüebene 2. Menüebene Beschreibung Info. On OFF (Aus) ∙ Die Informationen zum Monitorstatus Screen (Info am werden auf der rechten Seite des ON (Ein) Bildschirm) Bildschirms angezeigt. DP-Übertaktung OFF (Aus) ∙ Der Benutzer muss DP- Übertaktung auf „An“ setzen, um ON (Ein) die Monitoraktualisierungsrate zu übertakten,...
-
Seite 29: Spezifikationen
Spezifikationen Monitor G27C5 E2 G27C6 E2 G27C6P E2 G27CQ5 Größe 27 Zoll Curve 1500R Krümmung Bildschirmtyp 1920 x 1080 2560 x 1440 Auflösung (FHD) (WQHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 250 Nits (TYP) Kontrastverhältnis 3000:1 Bildwiederholfrequenz 170Hz (Standard: 165Hz) 4ms (GTG) Reaktionszeit 1ms (MPRT) ∙... - Seite 30 Monitor G27C5 E2 G27C6 E2 G27C6P E2 G27CQ5 Anpassung (Neigung) -5° ~ 20° Kensington-Schloss ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm 611,5 x 457,5 611,5 x 445,9 611,5 x 567,1 611,5 x 457,5 x...
-
Seite 31: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. G27C5 E2/ G27C6 E2/ G27C6P E2 Standard Auflösung (Standard) HDMI 640x480 @60Hz @67Hz @72Hz @75Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz... - Seite 32 G27CQ5 Standard Auflösung (Standard) HDMI 640x480 @60Hz @67Hz @72Hz @75Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz Full HD 1920x1080 @60Hz 2560x1440 @60Hz @120Hz @144Hz @165Hz @170Hz Video- 480P Timing-...
-
Seite 33: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 34: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 35 Taiwan: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 36: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 37: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 38: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 39: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
