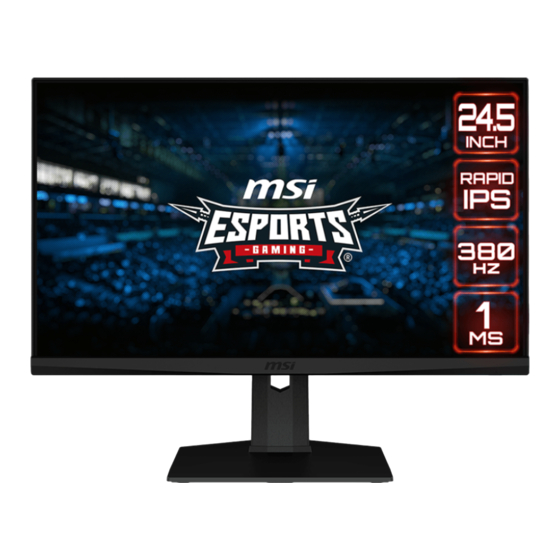

- Seite 1 G Serie LCD-Monitor G253PF (3BB6) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................7 Verbinden des Monitors mit einem PC ..............9 OSD Setup (OSD-Einrichtung) .................10 Navi-Key-Taste ..................... 10 Hotkey ........................10 OSD-Menü ......................11 Gaming ........................11 Professional (Professionell) ................. -
Seite 3: Erste Schritte
Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor G253PF Dokumentation Kurzanleitung Stand mit Schraube(n) Standfußbasis mit Schraube(n) Zubehör... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie den Standhalterung mit den Schrauben fest. 3. Setzen Sie die Gummischraubenabdeckungen ein, um Schrauben zu schützen. 4. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. - Seite 5 ⚠ Wichtig Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display ∙ nicht zerkratzt wird. Verwenden Sie keine scharfkantigen Gegenstände am Monitor. ∙ Die Nut für die Installation des Standfußes kann auch für die Montage an der Wand ∙...
-
Seite 6: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. -5° 20° 130 mm Erste Schritte... -
Seite 7: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 8 An-/Aus-Taste Navi-Key-Taste Kensington-Schloss Stromanschluss HDMI™ Anschluss Unterstützt HDMI™ CEC, 1920x1080@240Hz wie in HDMI™ 2.0b spezifiziert. HDMI™ Anschluss Unterstützt 1920x1080@240Hz wie in HDMI™ 2.0b spezifiziert. DisplayPort Unterstützt 1920x1080@380Hz wie in DisplayPort 1.4a spezifiziert. Kopfhörerbuchse Öffnung zur Kabelführung Erste Schritte...
-
Seite 9: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. A) 4. Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose. (Abb. B) 5. -
Seite 10: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙... -
Seite 11: Osd-Menü
OSD-Menü Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau (Spielmodus) von Moduseffekten die Aufwärts- oder FPS (Egoshooter) Abwärts-Taste. Racing (Rennen) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK- RTS (Strategie) Taste. - Seite 12 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ Die Aktivierung von MPRT hat Auswirkungen auf: ON (Ein) Betroffene Funktionsstatus Funktion » Response Time (Reaktionszeit) Auswahl nicht möglich » Brightness (Helligkeit) » Adaptive-Sync (Adaptive-Sync) Stellt auf AUS » HDCR (hoher Dynamikumfang) ∙...
- Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Screen Assistance None (Keine) ∙ Nutzer können die Transparenz in (Bildschirmunterst.) jedem beliebigen Modus anpassen. Adaptive-Sync OFF (Aus) ∙ Adaptive-Sync sorgt für eine flüssige, (Adaptive-Sync) artefaktfreie Anzeige. ON (Ein) ∙ Die Aktivierung von Adaptive-Sync hat Auswirkungen auf: Betroffene Funktionsstatus...
-
Seite 14: Professional (Professionell)
Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Abwärts- (Pro Modus) Anti-Blue Taste. (Anti-Blau) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Movie (Film) Office sRGB... -
Seite 15: Image (Bild)
1. Menüebene 2. Menüebene Beschreibung Image OFF (Aus) ∙ Die Bildverbesserung betont die Bildränder zur Steigerung der Kantenschärfe. Enhancement Weak (Schwach) (Bild- verbesserung) Medium (Mittel) Strong (Stark) Strongest (Stärker) Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit (Helligkeit) entsprechend der Umgebungsbeleuchtung ein. -
Seite 16: Input Source (Eingangsquelle)
Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™1 ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. HDMI™2 Auto Scan OFF (Aus) ∙ Der Benutzer kann mit der (Auto -Scan) Navigationstaste die Eingangsquelle ON (Ein) auswählen: • Steht “Auto Scan” auf “AUS”, wechselt der Monitor in den Energiesparmodus •... -
Seite 17: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und (Sprache) Übernahme der Spracheinstellung die English mittlere Taste drücken. Français ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung Deutsch von Nutzern überschreibt den Italiano Werksstandard. - Seite 18 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC OFF (Aus) ∙ HDMI CEC (Consumer Electronics Control) unterstützt Sony PlayStation®, ON (Ein) Nintendo® Switch™, Xbox Serie X|S-Konsolen und verschiedene audiovisuelle Geräte, die CEC-fähig sind. ∙ Wenn HDMI™ CEC auf EIN eingestellt ist: •...
-
Seite 19: Spezifikationen
Spezifikationen Monitor G253PF Größe 24,5 Zoll Flach Krümmung Bildschirmtyp Rapid IPS Resolution (Auflösung) 1920 x 1080 (FHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 320 Nits (TYP) Kontrastverhältnis 1000:1 Refresh Rate 380Hz (Standard:360Hz) (Bildfrequenz) 1ms (GTG) Response Time (Reaktionszeit) 1ms (MPRT) ∙ HDMI™ Anschluss x2 E/A Anschluss ∙... - Seite 20 Monitor G253PF ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 560 x 394 x 175 mm Netto...
-
Seite 21: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Auflösung HDMI™ DP/ Typ-C (Standard) 640x480 @60Hz @67Hz @72Hz @75Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900... -
Seite 22: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 23: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 24 BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 25: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 26: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. - Seite 27 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
-
Seite 28: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
