Anhang

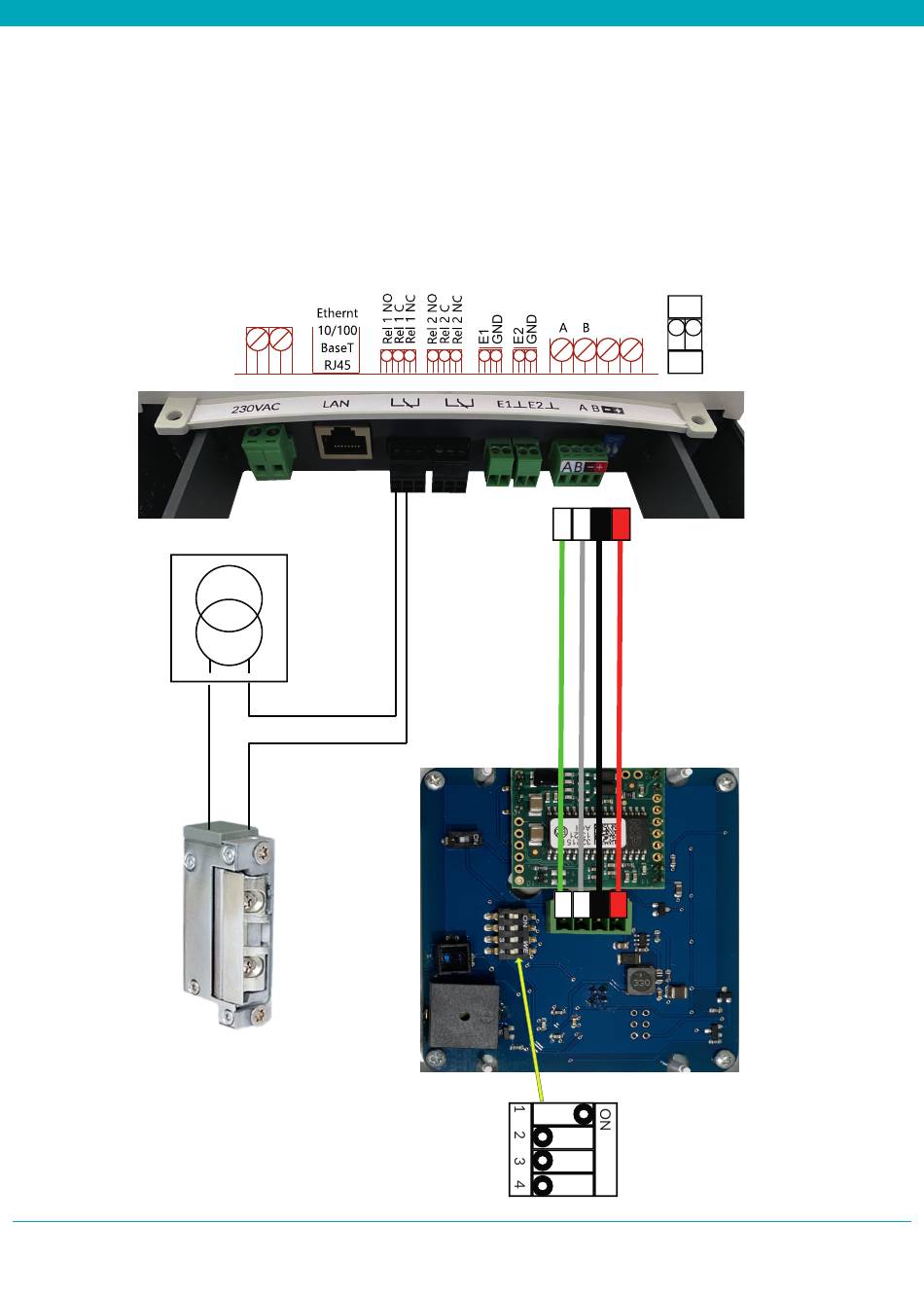

Beispiel Verkabelung des TCK mit einem Wandleser und Türöffner
Der Anschluss eines Türöffners erfordert immer einen Kleintransformator, der die notwendige Versorgung
für den Türöffner vornimmt. Die Relaisausgänge sind potnetialfrei.
Standardmäßig sind die Dip-Schalter der RS485-Endwiderstände „on". Es kann nur eine Leser an den
TCK11 / TCKLite angeschlossen werden. Dadurch ist der TCK immer ein Endpunkt des RS485 BUS.
230 V/AC
Die Adresse des Wandlesers ist bei Betrieb
am TCK Lite oder TCK11 Kit immer „1".
Bitte kontrollieren Sie die Stellung der DIL-
Schalter und korrigieren Sie ggf.
17/19 | cti Handbuch TCK Lite / TCK11 Kit
RS-485 Endwiderstände
ON
-
+
1
2
-
A B
+
-
A B
+
