Türcontroller technische Daten
TCK Lite
Gehäuse / Montage Gehäuse Kunststoff / Wandmontage 4 Schrauben

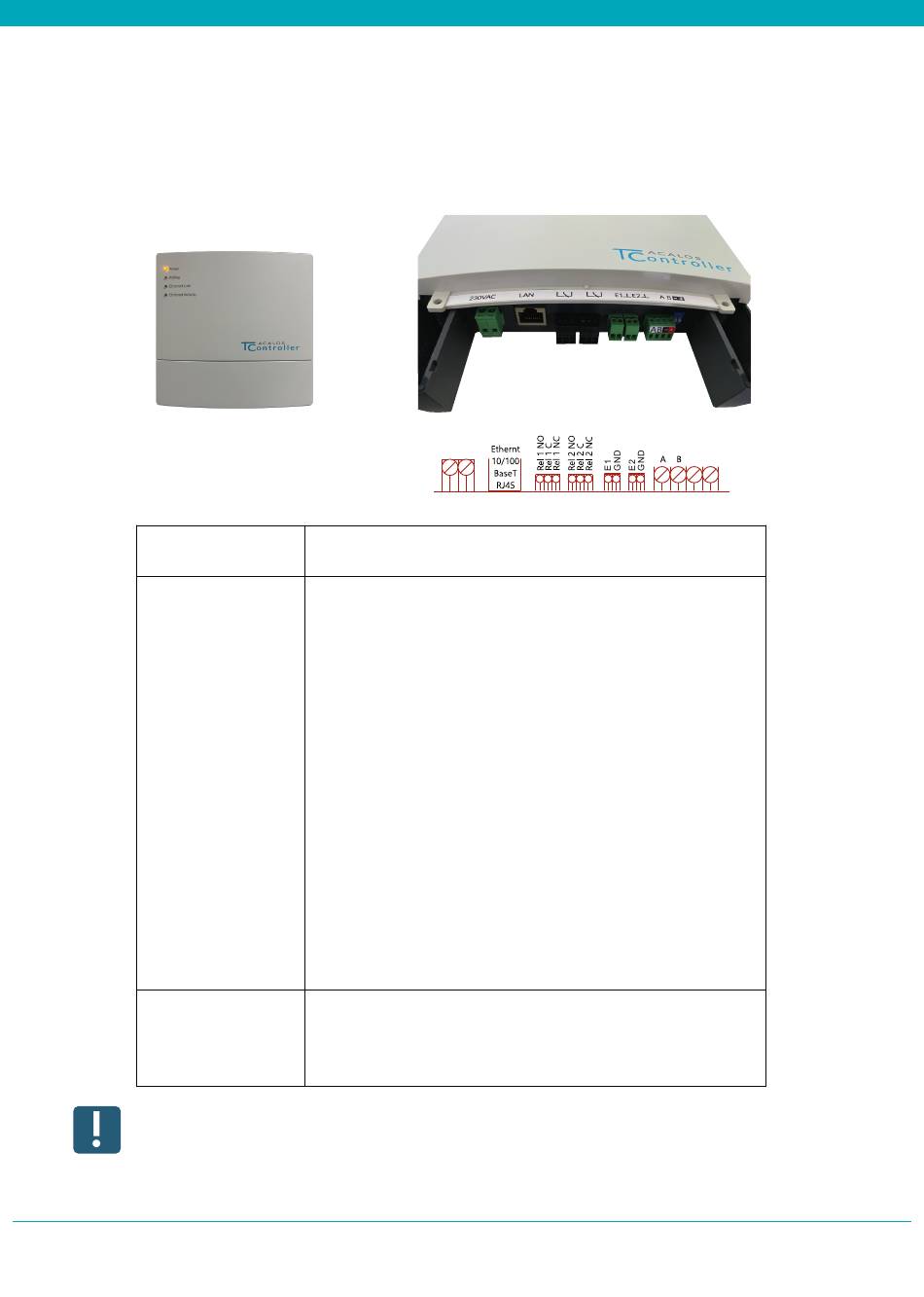

Anschlüsse
Signalisierung
Der TCK Lite ist als Variante mit Stromversorgung PoE erhältlich.
Der TCK Lite ist zusätzlich mit LAN und WLAN Modul erhältlich.
230 V/AC
Siehe Kurzanleitung TCK Lite
230V/AC : Stromversorgung Netzspannung 230 V /AC
Ethernet
: RJ45 Buchse für Ethernet 10/100
Rel1
: Relais für Türöffnung
Rel2
: Relais Alarmausgang (Rückmelde/Sabotage)
NO
: Normaly Open ( Schließer )
C
: Connect ( Mittelkontakt )
NC
: Normaly Close ( Öffner )
E1 / GND : potentialfreier Eingang für Rückmeldekontakt
E2 / GND : potentialfreier Eingang für Taster
A B
: RS485 BUS-Anschlüsse A und B
für Wandleser, I/O-Boxen, Funkmodule
-/+
: 12V Spannungsversorgung für Wandleser
Max. 200mA / 200m Leitung
4 x LED
: - ON
- Polling RS485
- LAN Connect
- LAN Activity
15/19 | cti Handbuch TCK Lite / TCK11 Kit
- +
