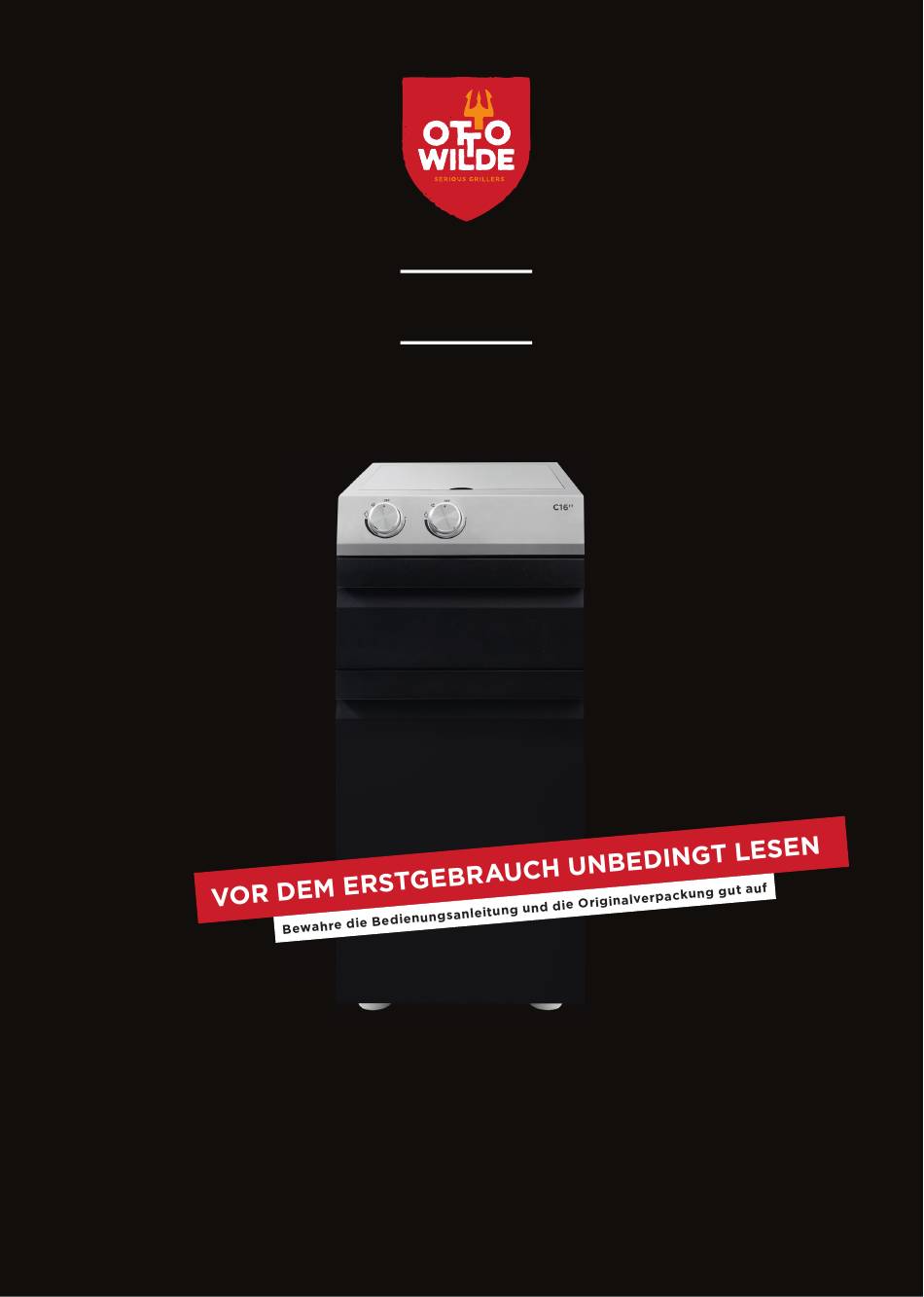

- Seite 1 PLATTFORM BEDIENUNGSANLEITUNG Diese Bedienungsanleitung enthält wichtige Informationen, die für den ordnungsgemäßen Zusammenbau und den sicheren Gebrauch des Gerätes notwendig sind. Bitte lies alle Warnungen und Anweisungen aufmerksam durch, bevor Du das Gerät zusammenbaust und benutzt.
-
Seite 2: Willkommen
WILLKOMMEN IN DER FAMILIE! - Seite 3 Herzlichen Glückwunsch zum Kauf Deines C16 Moduls und vielen Dank, dass Du ein Teil der Grill-Revolution wirst. Saucen oder Beilagen zauberst Du mit dem C16 in null Komma nichts. Komplett aus Edelstahl gefertigt und mit einem Pulse-Zünder ausgestattet, ist dieser Kocher die perfekte Erweiterung Deiner Outdoor-Küche.
-
Seite 4: Warnhinweise
WER LIEST, LEBT LÄNGER WARNHINWEISE Der C16 ist ein sehr heißer Gaskocher, der hohe Temperaturen erreicht. Als Griller und Koch muss man das Grillen, das Kochen, den Grillvorgang und den Kochvorgang gut beherrschen. Aus diesem Grund haben wir für Dich die wichtigsten Informationen zum sicheren Umgang mit dem C16 zusammengestellt. -
Seite 5: Während Des Betriebs
Nimm keine Veränderungen oder Umbauten an Deinem Otto Wilde Grillers Gaskocher vor. Verwende keine Holzkohle, Briketts oder andere Brennstoffe in Deinem Otto Wilde Grillers Gaskocher. Der Otto Wilde Grillers Gaskocher ist nicht für Brandgefahr! den Einbau in oder auf einem Boot oder Wohnmobil vorgesehen. -
Seite 6: Gut Vorbereitet
GUT VORBEREITET BEVOR DU LOSLEGST VERWENDUNG Dein Otto Wilde Grillers Gaskocher ist ausschließlich zum Kochen von Lebensmitteln bestimmt. Dein Otto Wilde Grillers Gaskocher ist für den Heimgebrauch und damit nur für Mengen für den haushaltsüblichen Gebrauch bestimmt. Der maximal zulässige Durch- messer von Kochgefäßen beträgt 28 cm. -
Seite 7: Mögliche Ausstattungsvarianten
MÖGLICHE AUSSTATTUNGSVARIANTEN LIEFERUMFANG Dein C16 wird in mehreren Teilen geliefert, die unten einzeln aufgeführt sind. Bevor Du Deinen C16 zum ersten Mal verwendest, stelle sicher, dass alle Teile vorhanden sind. Body Schublade Tür Schubladen 1x Schublade 16˝ + 4x Schubladen 16˝... -
Seite 8: Einrichtung Des C16
Halte einen Mindestabstand von 60 cm zwischen Nachfolgend findest Du Informationen, wie Du dem Kocher und brennbaren Konstruktionen ein. Deinen C16 nach Abschluss der Montage richtig einrichtest. Diese Informationen ersetzen nicht die Stelle das Gerät nicht unter eine ungeschützte, brenn- Montageschritte in der Montageanleitung. - Seite 9 Senke die Gummifüße ab, indem die roten Einstell- räder gegen den Uhrzeigersinn gedreht werden Stelle die Gummifüße ein, bis beide Achsen des Korpus waagerecht stehen. ° FRONT ° SIDE...
-
Seite 10: Gasflasche
EINRICHTUNG DES C16 GASFLASCHE VERWAHRUNG Wenn Du den Kocher für längere Zeit einlagern möchtest, entferne vorher die Gasflasche und decke den Kocher ab. Lagere die Gasflasche an einem gut belüfteten Ort im Freien. SERVICE Dieser Gaskocher darf nicht verändert oder manipuliert werden. -
Seite 11: Anschluss Des Gasschlauchs Am Kocher
EINRICHTUNG DES C16 DRUCKMINDERER / GASSCHLAUCH DRUCKMINDERER Der C16 muss mit einem Druckminderer ausgestattet sein, der den lokalen/nationalen Standards und/oder Normen entspricht. Er muss eine nominale Ausgangs- leistung, je nach Land, in dem Du den Kocher be- treibst, gewähren. Weitere Informationen findest Du in der Tabelle auf Seite 6. -
Seite 12: Inspektion & Reinigung Der Gasdüsen Und Öffnungen
EINRICHTUNG DES C16 GASDÜSEN UND ÖFFNUNGEN Überprüfe und reinige die Gasdüsen und Öffnungen, wenn eines der folgenden Symptome auftritt: Es riecht nach Gas. Dein Kocher erreicht nicht die gewohnte Temperatur. Dein Kocher erwärmt sich ungleichmäßig. Die Brenner machen knackende Geräusche. -
Seite 13: Anschluss Der Gasflasche
EINRICHTUNG DES C16 WECHSELN DER GASFLASCHE Der C16 kann mit Propan bei einem Betriebsdruck von 29-50 mbar verwendet werden. Verwende NIEMALS ungeregelt eine Gasflasche oder einen Druckminderer mit anderen Spezifikationen. Betreibe Deinen C16 nur mit dem auf dem Typenschild angegebenen Betriebs- druck. -
Seite 14: Als Sicherheitsvorkehrung
Alle werkseitig hergestellten Anschlüsse wurden gründlich auf Gaslecks getestet und die Brenner wurden einem Flammtest unterzogen. Durch Transport und Handhabung kann sich jedoch eine Gasarmatur gelockert haben. Daher ist es erforderlich, eine Dichtheitsprüfung durchzuführen, bevor Du Deinen C16 in Betrieb nimmst. Schließe den flexiblen Schlauch und den ALS SICHERHEITSVORKEHRUNG Gasdruckminderer an eine volle Gasflasche an. -
Seite 15: Reinige Die Brenneröffnungen Auch, Falls
5 Sekunden gedrückt, um das thermoelekt- rische Sicherheitsventil zu deaktivieren. Drücke den Drehknopf und drehe ihn auf „OFF“. Vorsicht – Überprüfe Deinen C16 nach dem Warte 5 Minuten und versuchen dann erneut mit Anzünden. einem auf „Mittlere Flamme“ eingestellten Dreh- knopf die Brenner zu zünden. -
Seite 16: Regelmässige Prüfung
Jahr oder nach jeder Lagerung, die länger tritt, versuche nicht, diese zu reparieren. Es dürfen nur als einen Monat dauert, überprüft und gereinigt werden. Originalersatzteile von Otto Wilde verwendet werden. Bei Fragen wende Dich an unseren Otto Wilde Kunden- dienst oder Fachhändler. GUSSEISERNER TOPFTRÄGER LECKTEST Entferne alle Lebensmittel von den Topfträgern, indem... -
Seite 18: Wenn Dein Kocher Nicht Richtig Funktioniert
2. Gasleck in Schlauch/Druckminde- „Gaslecks“. stellt. rer oder Gasventilen. 2. Wende Dich an einen autorisierten Servicepartner oder rufe Otto Wilde an. Der Brenner zündet nicht. 1. Gasflasche ist leer. 1. Gasflasche austauschen oder 2. Fehlfunktion des Zünders. nachfüllen. 3. Der Druckminderer ist nicht 2. -
Seite 19: Zu Guter Letzt
Diese Garantie gilt nur für den Originalkäufer und gilt genannten Garantie. nur für Produkte, die im autorisierten Einzelhandel oder im Otto Wilde Onlineshop gekauft wurden und BRENNER nur, wenn sie in dem Land verwendet werden, in dem sie gekauft wurden. - Seite 20 Scanne den QR-Code mit der Kamera Ihres Smartphones oder Ihres Tablets, um die Website mit dem Inhalt der Montageanleitung zu öffnen. Teile Deine Grillerlebnisse mit uns! Otto Wilde Grillers GmbH Benzenbergstr. 44 40219 Düsseldorf 0211 542 130 30 service@ottowilde.de www.ottowildegrillers.com...
