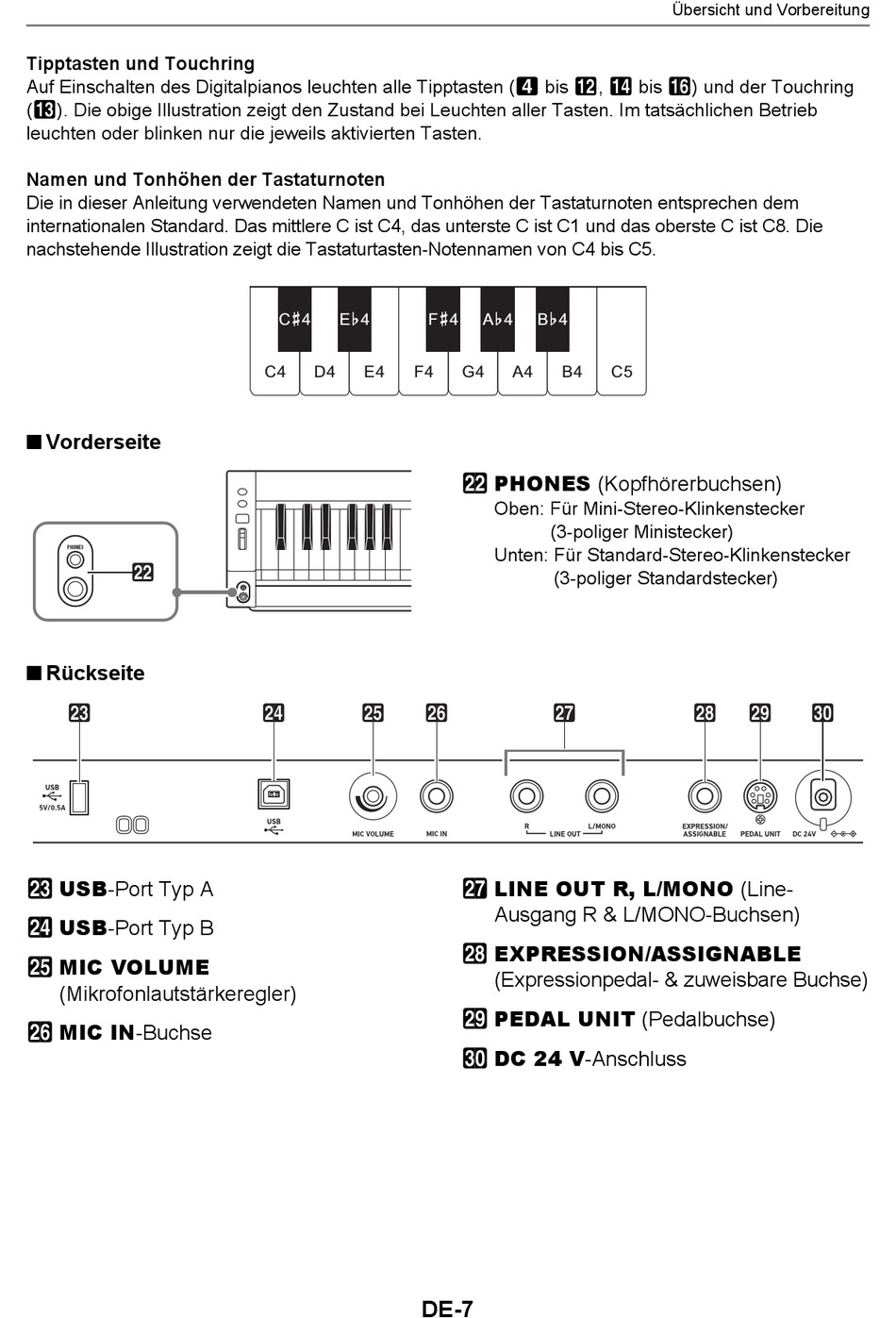

Tipptasten und Touchring
Auf Einschalten des Digitalpianos leuchten alle Tipptasten (4 bis bm, bo bis bq) und der Touchring
(bn). Die obige Illustration zeigt den Zustand bei Leuchten aller Tasten. Im tatsächlichen Betrieb
leuchten oder blinken nur die jeweils aktivierten Tasten.
Namen und Tonhöhen der Tastaturnoten
Die in dieser Anleitung verwendeten Namen und Tonhöhen der Tastaturnoten entsprechen dem
internationalen Standard. Das mittlere C ist C4, das unterste C ist C1 und das oberste C ist C8. Die
nachstehende Illustration zeigt die Tastaturtasten-Notennamen von C4 bis C5.
■ Vorderseite
cm
■ Rückseite
cn
cn USB-Port Typ A
co USB-Port Typ B
cp MIC VOLUME
(Mikrofonlautstärkeregler)
cq MIC IN-Buchse
C 4
E 4
F 4
C4
D4
E4
F4
co
cp
cq
DE-7
A 4
B 4
G4
A4
B4
C5
cm PHONES (Kopfhörerbuchsen)
Oben: Für Mini-Stereo-Klinkenstecker
(3-poliger Ministecker)
Unten: Für Standard-Stereo-Klinkenstecker
(3-poliger Standardstecker)
cr
cr LINE OUT R, L/MONO (Line-
Ausgang R & L/MONO-Buchsen)
cs EXPRESSION/ASSIGNABLE
(Expressionpedal- & zuweisbare Buchse)
ct PEDAL UNIT (Pedalbuchse)
dk DC 24 V-Anschluss
Übersicht und Vorbereitung
cs
ct
dk
