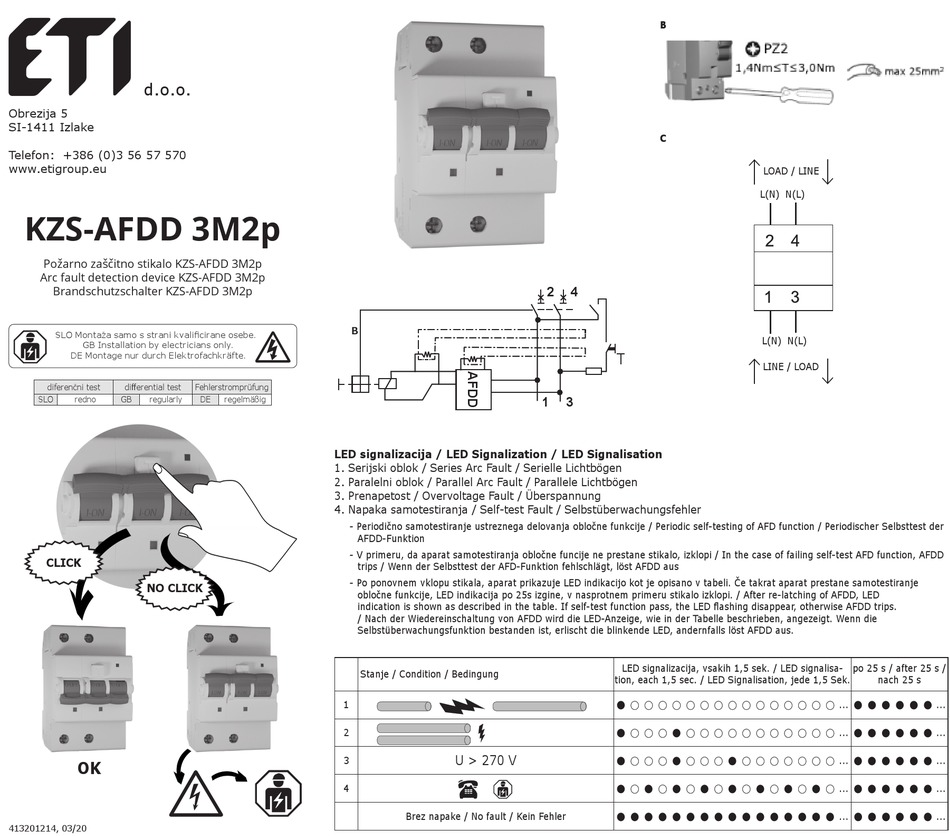

KZS-AFDD 3M2p
Požarno zaščitno stikalo KZS-AFDD 3M2p
Arc fault detection device KZS-AFDD 3M2p
Brandschutzschalter KZS-AFDD 3M2p
SLO Montaža samo s strani kvalificirane osebe.
GB Installation by electricians only.
DE Montage nur durch Elektrofachkräfte.
diferenčni test
differential test
SLO
redno
GB
regularly
CLICK
NO CLICK
OK
413201214, 03/20
B
Fehlerstromprüfung
DE
regelmäßig
LED signalizacija / LED Signalization / LED Signalisation
1. Serijski oblok / Series Arc Fault / Serielle Lichtbögen
2. Paralelni oblok / Parallel Arc Fault / Parallele Lichtbögen
3. Prenapetost / Overvoltage Fault / Überspannung
4. Napaka samotestiranja / Self-test Fault / Selbstüberwachungsfehler
- Periodično samotestiranje ustreznega delovanja obločne funkcije / Periodic self-testing of AFD function / Periodischer Selbsttest der
AFDD-Funktion
- V primeru, da aparat samotestiranja obločne funcije ne prestane stikalo, izklopi / In the case of failing self-test AFD function, AFDD
trips / Wenn der Selbsttest der AFD-Funktion fehlschlägt, löst AFDD aus
- Po ponovnem vklopu stikala, aparat prikazuje LED indikacijo kot je opisano v tabeli. Če takrat aparat prestane samotestiranje
obločne funkcije, LED indikacija po 25s izgine, v nasprotnem primeru stikalo izklopi. / After re-latching of AFDD, LED
indication is shown as described in the table. If self-test function pass, the LED flashing disappear, otherwise AFDD trips.
/ Nach der Wiedereinschaltung von AFDD wird die LED-Anzeige, wie in der Tabelle beschrieben, angezeigt. Wenn die
Selbstüberwachungsfunktion bestanden ist, erlischt die blinkende LED, andernfalls löst AFDD aus.
Stanje / Condition / Bedingung
1
2
3
4
2
4
1
3
U > 270 V
Brez napake / No fault / Kein Fehler
B
C
LOAD / LINE
L(N) N(L)
L(N) N(L)
LINE / LOAD
LED signalizacija, vsakih 1,5 sek. / LED signalisa-
tion, each 1,5 sec. / LED Signalisation, jede 1,5 Sek.
... ...
... ...
... ...
... ...
... ...
po 25 s / after 25 s /
nach 25 s
