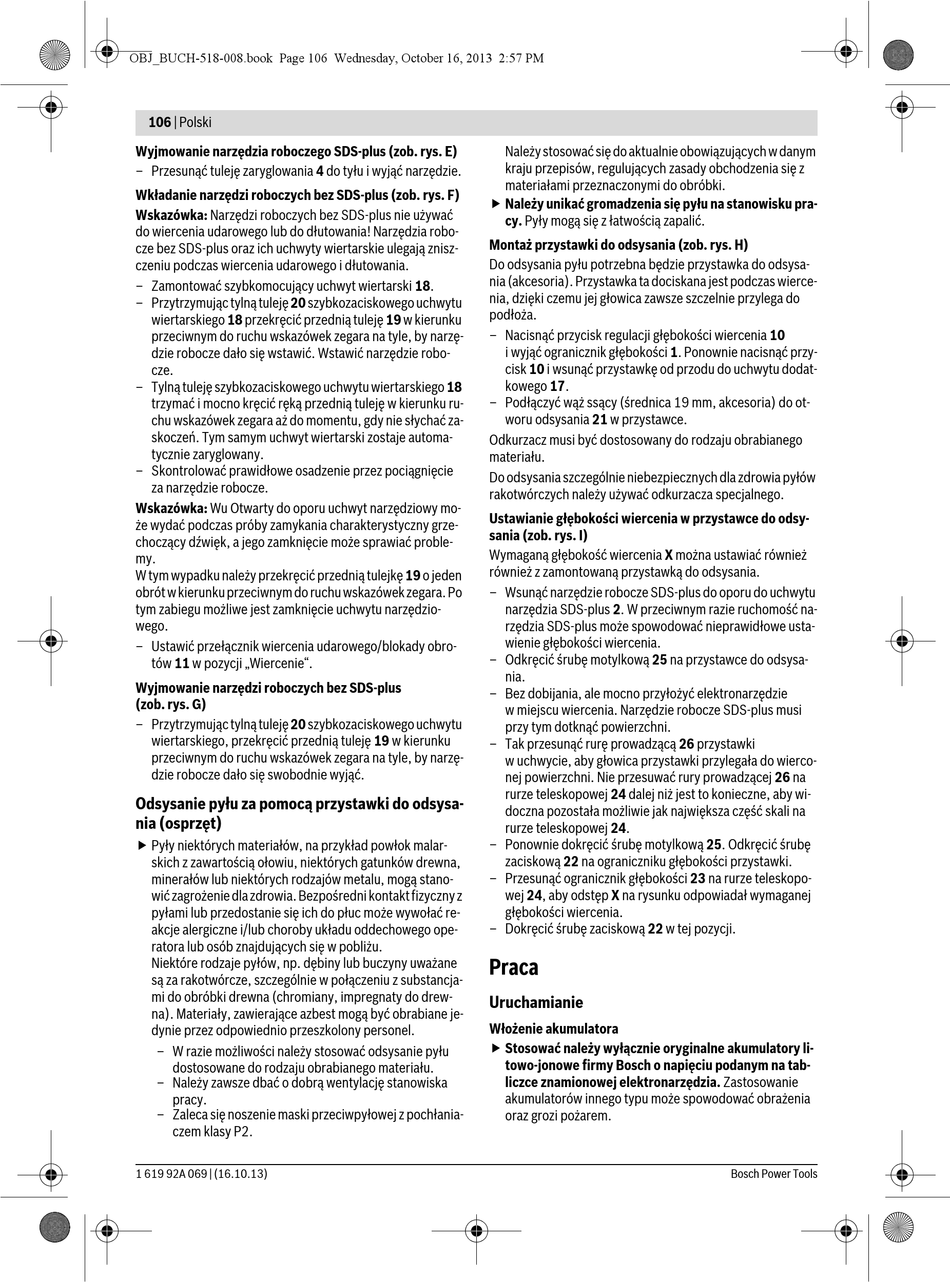

106 | Polski
Wyjmowanie narzędzia roboczego SDS-plus (zob. rys. E)
– Przesunąć tuleję zaryglowania 4 do tyłu i wyjąć narzędzie.
Wkładanie narzędzi roboczych bez SDS-plus (zob. rys. F)
Wskazówka: Narzędzi roboczych bez SDS-plus nie używać
do wiercenia udarowego lub do dłutowania! Narzędzia robo-
cze bez SDS-plus oraz ich uchwyty wiertarskie ulegają znisz-
czeniu podczas wiercenia udarowego i dłutowania.
– Zamontować szybkomocujący uchwyt wiertarski 18.
– Przytrzymując tylną tuleję 20 szybkozaciskowego uchwytu
wiertarskiego 18 przekręcić przednią tuleję 19 w kierunku
przeciwnym do ruchu wskazówek zegara na tyle, by narzę-
dzie robocze dało się wstawić. Wstawić narzędzie robo-
cze.
– Tylną tuleję szybkozaciskowego uchwytu wiertarskiego 18
trzymać i mocno kręcić ręką przednią tuleję w kierunku ru-
chu wskazówek zegara aż do momentu, gdy nie słychać za-
skoczeń. Tym samym uchwyt wiertarski zostaje automa-
tycznie zaryglowany.
– Skontrolować prawidłowe osadzenie przez pociągnięcie
za narzędzie robocze.
Wskazówka: Wu Otwarty do oporu uchwyt narzędziowy mo-
że wydać podczas próby zamykania charakterystyczny grze-
choczący dźwięk, a jego zamknięcie może sprawiać proble-
my.
W tym wypadku należy przekręcić przednią tulejkę 19 o jeden
obrót w kierunku przeciwnym do ruchu wskazówek zegara. Po
tym zabiegu możliwe jest zamknięcie uchwytu narzędzio-
wego.
– Ustawić przełącznik wiercenia udarowego/blokady obro-
tów 11 w pozycji „Wiercenie".
Wyjmowanie narzędzi roboczych bez SDS-plus
(zob. rys. G)
– Przytrzymując tylną tuleję 20 szybkozaciskowego uchwytu
wiertarskiego, przekręcić przednią tuleję 19 w kierunku
przeciwnym do ruchu wskazówek zegara na tyle, by narzę-
dzie robocze dało się swobodnie wyjąć.
Odsysanie pyłu za pomocą przystawki do odsysa-
nia (osprzęt)
 Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
mi do obróbki drewna (chromiany, impregnaty do drew-
na). Materiały, zawierające azbest mogą być obrabiane je-
dynie przez odpowiednio przeszkolony personel.
– W razie możliwości należy stosować odsysanie pyłu
dostosowane do rodzaju obrabianego materiału.
– Należy zawsze dbać o dobrą wentylację stanowiska
pracy.
– Zaleca się noszenie maski przeciwpyłowej z pochłania-
czem klasy P2.
1 619 92A 069 | (16.10.13)
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
 Należy unikać gromadzenia się pyłu na stanowisku pra-
cy. Pyły mogą się z łatwością zapalić.
Montaż przystawki do odsysania (zob. rys. H)
Do odsysania pyłu potrzebna będzie przystawka do odsysa-
nia (akcesoria). Przystawka ta dociskana jest podczas wierce-
nia, dzięki czemu jej głowica zawsze szczelnie przylega do
podłoża.
– Nacisnąć przycisk regulacji głębokości wiercenia 10
i wyjąć ogranicznik głębokości 1. Ponownie nacisnąć przy-
cisk 10 i wsunąć przystawkę od przodu do uchwytu dodat-
kowego 17.
– Podłączyć wąż ssący (średnica 19 mm, akcesoria) do ot-
woru odsysania 21 w przystawce.
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Ustawianie głębokości wiercenia w przystawce do odsy-
sania (zob. rys. I)
Wymaganą głębokość wiercenia X można ustawiać również
również z zamontowaną przystawką do odsysania.
– Wsunąć narzędzie robocze SDS-plus do oporu do uchwytu
narzędzia SDS-plus 2. W przeciwnym razie ruchomość na-
rzędzia SDS-plus może spowodować nieprawidłowe usta-
wienie głębokości wiercenia.
– Odkręcić śrubę motylkową 25 na przystawce do odsysa-
nia.
– Bez dobijania, ale mocno przyłożyć elektronarzędzie
w miejscu wiercenia. Narzędzie robocze SDS-plus musi
przy tym dotknąć powierzchni.
– Tak przesunąć rurę prowadzącą 26 przystawki
w uchwycie, aby głowica przystawki przylegała do wierco-
nej powierzchni. Nie przesuwać rury prowadzącej 26 na
rurze teleskopowej 24 dalej niż jest to konieczne, aby wi-
doczna pozostała możliwie jak największa część skali na
rurze teleskopowej 24.
– Ponownie dokręcić śrubę motylkową 25. Odkręcić śrubę
zaciskową 22 na ograniczniku głębokości przystawki.
– Przesunąć ogranicznik głębokości 23 na rurze teleskopo-
wej 24, aby odstęp X na rysunku odpowiadał wymaganej
głębokości wiercenia.
– Dokręcić śrubę zaciskową 22 w tej pozycji.
Praca
Uruchamianie
Włożenie akumulatora
 Stosować należy wyłącznie oryginalne akumulatory li-
towo-jonowe firmy Bosch o napięciu podanym na tab-
liczce znamionowej elektronarzędzia. Zastosowanie
akumulatorów innego typu może spowodować obrażenia
oraz grozi pożarem.
