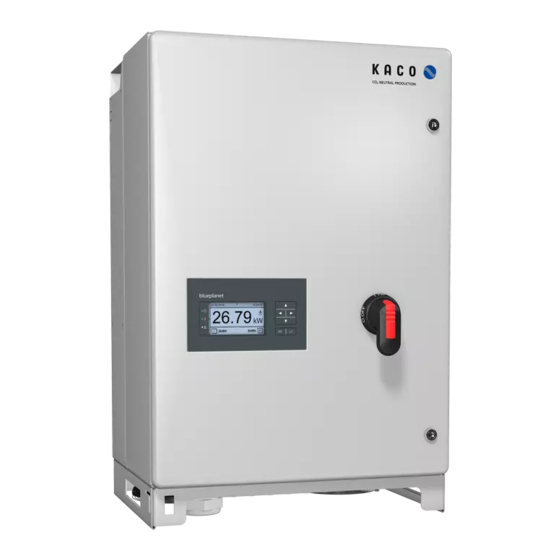

- Seite 1 blueplanet 29.0 TL3 S/M/XL Betriebsanleitung Deutsche Originalversion Diese Anleitung ist Bestandteil des Produktes und muss beachtet und jederzeit zugänglich aufbewahrt werden.
- Seite 2 Das Copyright für diese Betriebsanleitung liegt ausschließlich bei KACO new energy.
-
Seite 3: Inhaltsverzeichnis
Gerät demontieren ..........62 Anschluss an das Versorgungsnetz ....20 11.4 Gerät verpacken............62 DC-Anschluss vorbereiten .........22 11.5 Gerät lagern............62 PV-Generator anschließen ........24 Entsorgung ..........62 Gehäuse erden ............25 Anhang............. 63 AC und DC-Überspannungsschutz 13.1 EU-Konformitätserklärung ........63 nachrüsten ..............26 Betriebsanleitung KACO blueplanet 29.0TL3 Seite 3... -
Seite 4: Allgemeine Hinweise
Die Anleitungen und Unterlagen müssen an der Anlage aufbewahrt werden und bei Bedarf jederzeit zur Verfügung stehen. Der Inhalt der Anleitung wird regelmäßig überarbeitet und bei Bedarf aktualisiert. Die jeweils aktuelle Ver- sion der Betriebsanleitung können Sie unter www.kaco-newenergy.com/us herunterladen. 1.1.3 Deutsche Originalversion Diese Betriebsanleitung wurde in mehreren Sprachen erstellt. -
Seite 5: Darstellung Zusätzlicher Informationen
Insbesondere die Norm IEC -60364-7-712:2002 „Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Solar-Photovoltaik-(PV-)Stromversorgungssysteme“ beachten. • Betriebssicherheit durch ordnungsgemäße Erdung, Leiterdimensionierung und entsprechenden Kurzschluss- schutz gewährleisten. • Sicherheitshinweise am Wechselrichter und in dieser Betriebsanleitung beachten. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 5... -
Seite 6: Bestimmungsgemäße Verwendung
• Netzseitige Varistoren gegen Erde zum Schutz des Wechselrichtern vor Burst- und Surgeimpulsen • Inselnetzerkennung nach einschlägigen Normen. Identifikation Identifikation des Gerätes KACO BLUEPLANET 29.0 TL3 M1 WM OD II4X Part number 1001664 Serial number 00000000000123456 Year Q3 / 17 KACO new energy Für den Service und weitere Einrichtungsspezifische Anforderungen... -
Seite 7: Weiterführende Informationen
HINWEIS Die EU-Konformitätserklärung finden Sie im Anhang dieser Betriebsanleitung. Informationen zur Netzkopplung, zu Netzschutz- und Sicherheitsparametern sowie weiterführende Anwendungshinweise entnehmen Sie unserer Webseite http://www.kaco-newenergy.com/us. Beschreibung Funktionsweise Der Wechselrichter wandelt die von den PV-Modulen erzeugte Gleichspannung in Wechselspannung um und führt diese der Netzeinspeisung zu. -
Seite 8: Elektrische Funktionen
Wird ein Powador-protect für eine Schnellabschaltung eingesetzt, ist dieser als Netzschutz zu verwenden. Die RS485-Schnittstelle wird hierfür nicht benötigt Informationen zur Installation und zur Verwendung finden Sie in dieser Betriebsanleitung, der Betriebsanleitung des Powador-protect sowie im Anwendungshinweis zum Powador-protect auf der KACO new energy Webseite. Seite 8 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 9: Wechselrichter Als Teil Einer Pv-Anlage
Ein Leitungsschutzschalter ist eine Überstromschutzeinrichtung. Einspeisezähler Der Einspeisezähler wird vom Energieversorger vorgeschrieben und installiert. Einige Energieversorger gestatten auch den Einbau eigener geeichter Zähler. Selektiver Die Spezifikation des selektiven Hauptschalters wird von Ihrem Energieversorger Hauptschalter vorgegeben. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 9... -
Seite 10: Technische Daten
0,30 induktiv ... 0,30 kapazitiv Anzahl Einspeisephasen Klirrfaktor (THD) [%] < 1,6 Allgemeine elektrische Daten Wirkungsgrad max. [%] 97,0 Wirkungsgrad europ. [%] 96,5 Eigenverbrauch: Standby [W] Einspeisung ab [W] Schaltungskonzept trafolos Netzüberwachung länderspezifisch Tabelle 1: Elektrische Daten Seite 10 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 11: Mechanische Daten
Schutzart nach EN 60529 IP65 (Geprüft nach DIN EN 60068-2-52) Tabelle 3: Umweltbedingungen * bei Installation in aggressive Umweltbedingungen (z. B. Korrosionsmöglichkeit) ist es erforderlich , sich mit unse- rem KACO Vertriebsteam in Verbindung zu setzen (pv-projects@kaco-newenergy.de). Betriebsanleitung KACO blueplanet 29.0TL3 Seite 11... -
Seite 12: Lieferung Und Transport
Für den sicheren Transport des Wechselrichters verwenden Sie die in die Kartonage eingebrachten Halteöffnungen. Verpackung (Faltkartonage) (H x B x T (mm)) 540 x 810 x 580 Gesamtgewicht [kg] 81 (XL-Version) 79 (M-Version) 78 (S-Version) Bild 6: Transport des Wechselrichters Tabelle 4: Abmessung und Gewicht Seite 12 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 13: Montage
Feuchtigkeit auf dem Gehäuse umgehend entfernen. › Auf ausreichende Belüftung des Wechselrichters achten. › Verschmutzungen insbesondere an Lüftungen umgehend beseitigen. › Bei Nichtbeachtung sind entstandene Sachschäden am Wechselrichter durch die Garantieleistung der KACO new energy GmbH nicht abgedeckt. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 13... -
Seite 14: Auspacken
Bei Standmontage im Freien: witterungsbeständiges Fundament erforderlich. Auspacken DETAIL Z4:1 Bild 9: Öffnen der Verpackung Bild 10: Gerät aufrichten Legende Haube Bodenteil Seitenteil - oben Seitenteil - unten Klemmverschluss (4x) Kartonage mit Wandhalterung und Montagesatz Seite 14 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 15: Wandhalterung Montieren
Abstand: 550 mm / Mindestabstand: 370 mm Wandhalterung montieren Kartonage mit Wandhalterung und Montagesatz aus der Verpackung entnommen und geöffnet. Aufhängeposition gemäß Position der Wandhalterung (Bild 12) mit einer Linie an der Wandfläche markieren. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 15... -
Seite 16: Gerät Montieren
› Gerät nicht am Steg der Gehäuseoberseite anhängen. Bild 13: Gerät am Eingriff anheben Bild 14: Einführhilfe in Wandhalterung Legende Eingriff 4 Markierung für Einführung in Wandhalterung Schwerpunkt 5 Außenkontur Wandhalterung Warnzeichen (Anschlagen Verboten) Seite 16 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 17: Elektrischer Anschluss
Der Wechselrichter darf hierbei ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelasse- nen Elektrofachkraft geöffnet werden. Bild 15: DC-Trennschalter gegen wie- › dereinschalten sichern Halten Sie alle Sicherheitsvorschriften gegen gefahrloses berühren spannungsführenden Materialien ein. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 17... -
Seite 18: Ac-Anschluss Vorbereiten
Geräteversion (S, M- oder XL) innerhalb oder außerhalb des Gehäuses angeschlossen. Bild 18: Anschlussbereich: blueplanet 29.0 TL3 M Bild 19: Anschlussbereich: blueplanet 29.0 TL3 XL Legende DC-Trennschalter Kabelverschraubung (M63) für AC-Anschluss Kabelverschraubung für DC-Anschluss (M-Version) 5 Erdungsbolzen Steckverbindung für DC-Anschluss (XL-Version) Seite 18 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 19: Anforderung An Kabel Und Sicherung
29.0 TL3 XL min. 25 mm² Tabelle 6: Empfohlene Leitungsquerschnitte und Absicherung der NYM-Leitungen Anschluss im Verteilungssystem HINWEIS Für Schäden und Folgeschäden, die Aufgrund von andersartigen Anschlüssen im Verteilungssystem stammen, wird KACO new energy keine Haftung übernehmen. 220V 220V PEN/N 127V GND/PE*... -
Seite 20: Anschluss An Das Versorgungsnetz
Netzspannung prüfen und mit „VAC nom“ auf dem Typenschild ver- gleichen. 2. Kabelverschraubung für AC-Anschluss lösen. AC-Seite AC-Leitungen abmanteln. DC-Seite 4. AC-Leitungen durch die Kabelverschraubung in den Anschlussbereich einführen. AC-Leitungen abisolieren. Bild 24: Anschlussklemmen » Netzanschluss vornehmen. XL-Version Seite 20 Betriebsanleitung KACO blueplanet 29.0TL3... - Seite 21 Leitungen entsprechend der Beschriftung der Leiterplattenklemmen anschließen (Bild 27). 2. Festen Sitz aller angeschlossenen Leitungen gemäß dem Anzugsdreh- moment (Siehe Tabelle 5 auf Seite 19) prüfen. Kabelverschraubung festziehen. » Der Wechselrichter ist an das Leitungsnetz angeschlossen. Bild 27: 4-Leiter-Anschluss Betriebsanleitung KACO blueplanet 29.0TL3 Seite 21...
-
Seite 22: Dc-Anschluss Vorbereiten
Bei Verwendung des Typs A, muss im Menü „Parameter“ der Isolations-Schwellwert auf größer/ gleich (≥) 200kOhm eingestellt werden (Kapitel 8.3 auf Seite 42). Bei Fragen zu dem geeigneten Typ, kontaktieren Sie bitte den Installateur oder unseren KACO new energy Kundenservice. -
Seite 23: Strangsicherung Auslegen (Xl-Version)
Wechselrichter bei einem zu niedrigen Isolationswiderstand andernfalls nicht einspeist. 4. Etwaige Fehler vor dem Anschließen des DC-Generators beheben. HINWEIS Der Schwellwert, ab dem die Isolations-Überwachung einen Fehler meldet, kann im Menü „Parameter“ eingestellt werden. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 23... -
Seite 24: Pv-Generator Auslegen
Bild 31: PV-Anschluss (blueplanet 8. Festen Sitz aller angeschlossenen Leitungen prüfen. 29.0 TL3 - M) 9. Berührungsschutz am PV+ und PV- Anschluss anbringen. 10. Kabelverschraubungen festziehen. » Der Wechselrichter ist mit dem PV-Generator verbunden. Seite 24 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 25: Gehäuse Erden
Isoliertes Erdungskabel mit Ringkabelschuh versehen. 4. Mutter mit Sicherungsscheibe an gekennzeichneten Erdungspunkt lösen. Erdungskabel auf Erdungspunkt legen und mit Mutter und Sicherungsscheibe befestigen. 6. Erdungskabel zugfrei verlegen und mit AC-Kabelverschraubung befestigen. » Gehäuse ist sicher geerdet. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 25... -
Seite 26: Ac Und Dc-Überspannungsschutz Nachrüsten
Schwere Verletzung oder Tod durch nicht bestimmungsgemäßen Gebrauch der Schnittstellenanschlüsse und Nichteinhaltung der Schutzklasse III. › An die SELV-Stromkreise (SELV: safety extra low voltage, Sicherheitskleinspannung) dürfen nur andere SELV-Stromkreise der Schutzklasse III angeschlossen werden. Seite 26 Betriebsanleitung KACO blueplanet 29.0TL3... - Seite 27 Ethernet-Leitungen entsprechend der oben dargestellten Zeichnung verlegen. Ummantelte Signalleitung mit vorgesehenen Kabelbinder an den Gewindestegbolzen fixieren. 2. Alle Schnittstellenkabel zugfrei verlegen, sodass die Gehäusetür vollständig aufschwenkbar ist. » Mit dem Anschließen der Leitungen fortfahren. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 27...
-
Seite 28: Störmelderelais Anschließen
Beachten Sie, dass sich die Adernbezeichnungen (DATA + und DATA -) für die Adern A und B herstellerspezifisch unterscheiden können. Anschlussschema Daten- blueplanet blueplanet blueplanet Kommunikation monitor- Wechselrichter Wechselrichter Wechselrichter 230 VAC gerät Endgerät Bild 37: Anschlussschema der RS485-Schnittstelle Seite 28 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 29: "Inverter Off" Anschließen
„Inverter Off“ anschließen HINWEIS Der Digitalausgang des Powador-protect kann nur mit geeigneten KACO-Wechselrichtern verwen- det werden. Beim Einsatz von Fremdfabrikaten oder im Mischbetrieb mit KACO-Wechselrichtern müssen zumindest für die Abschaltung der Fremdfabrikate, externe Kuppelschalter eingesetzt werden. Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 30: Anschlussbereich Verschließen
E l ektri sch er An sc h lus s Elektrofachkraft Digitaleingang „INV OFF“ anschließen und aktivieren Nur mit geeigneten KACO-Wechselrichtern verwendbar. Ader A (+) über die „DO1“-Anschlussklemme des Powador-protect mit der mit „INV+“ gekennzeichneten Anschlussklemme am ersten Wechselrichter verbin- den. -
Seite 31: Konfiguration Und Bedienung
Messwerte Die grüne LED „Einspeisung“ leuchtet. Auf dem LC-Display erscheint das Symbol „Einspeisung“. Das Gerät speist in das Netz ein. * Die Wartezeit stellt sicher, dass alle Netzparameter in den vorgegebenen Grenzwerten liegen. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 31... - Seite 32 Werten des Einspeisezählers des Netzbetreibers abweichen. HINWEIS Die Wirkungsgradbestimmung aufgrund der gemessenen Strom- und Spannungswerte führt zu nicht verwertbaren Ergebnissen aufgrund der Toleranzen der Messgeräte. Die Messwerte dienen lediglich dazu, die grundsätzliche Funktion und Arbeitsweise der Anlage zu überwachen. Seite 32 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 33 Zur nächsthöheren Menüebene springen / Änderungen verwerfen Nach-links-Taste oder die ESC-Taste drücken. Eine Option auswählen Nach-rechts-Taste und Nach-links-Taste verwenden. Eine Option / den Wert eines Eingabefeldes verändern Nach-oben-Taste und Nach-unten-Taste verwenden. Geänderte Einstellungen speichern Enter-Taste drücken. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 33...
-
Seite 34: Erstinbetriebnahme
Sie haben die Erstkonfiguration abgeschlossen. Der Wechselrichter nimmt den Betrieb auf. Menüstruktur 8.3.1 Darstellung auf dem LC-Display Bild 42: Hauptmenü Legende Ausgewählter Menüeintrag Menüeinträge der aktiven Menüebene Name der aktiven Menüebene Menüeinträge der nächst tieferen Menüebene Seite 34 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 35: Menüaufbau
AC-Stromversorgung durchgeführt werden. Verwendete Symbole: Menüebene (0, 1, 2, 3) Untermenü verfügbar Anzeigemenü Länderspezifische Einstellung Optionsmenü FR-HTA Länder- und netztypspezifische Einstellung Passwortgeschütztes Menü (Passwort kann beim KACO-Service angefragt werden) Länderspez. Menü- Anzeige/ Aktion in diesem Menü/Bedeutung Einstellung ebene Einstellung Desktop Desktop Nach-Rechts-Taste drücken. - Seite 36 Die gewünschte Sprache der Bedienoberfläche Sprache auswählen. Alle Länder Frei wählbarer Gesamtertrag festlegen. (Falls Sie bei einem Tauschgerät, den bisherigen Ertrag fort- schreiben wollen). Gesamtertrag def. Die Schaltfläche „Speichern“ auswählen und mit der Enter-Taste bestätigen. Seite 36 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 37 0:00 Uhr einen Neustart durch. Um einen Neustart während des Einspeisebetriebs zu vermeiden Datum & Uhrzeit und stets verlässliche Logdaten zu erhalten, achten Sie auf die korrekte Einstellung der Uhrzeit. Datum und Uhrzeit einstellen. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 37...
- Seite 38 Funktion aktivieren/deaktivieren. Modbus TCP aktivieren. Aktivierung HINWEIS: DIe Anzeige der Menüpunkte „Schreibzu- griff“ und „Port“ erfolgt nur bei aktiviertem TCP. Schreibzugriff Modbus TCP Schreibzugriff erlauben. Port Netzwerkport einstellen. Verbindungsstatus Zeigt den Status der Netzwerkverbindung an. Seite 38 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 39 Den für den Einsatzort des Wechselrichters GB, GR, IT, JO, Netztyp/Richtlinie geltenden Netztyp auswählen. JP, LU, TH, ZA Netznenn- Die für den Einsatzort vorgegebene Netzspannung spannung einstellen (Bitte KACO-Service kontaktieren) Menü öffnen: Nach-Rechts-Taste oder Enter-Taste Alle Länder Netzparameter drücken. AT, BG, CZ, FR-OLD, FR-VFR13,...
- Seite 40 DE-MS, ES, FR, quenzabschaltung einstellen. GB, GR, HR, HU, IE, IL, IN, IT, JO, JP, KR, Grenzwert für die langsame und schnelle Unterfre- NL, PL, PT, RO, Unterfrequenzab. quenzabschaltung einstellen. TH, TR, TW, UD, ZA Seite 40 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 41 Wertes kann dieser nur noch nach Eingabe des gerätespezifischen Passwortes geändert werden. 1. Passwortschutz aktivieren/deaktivieren 2. Aktivierungsstatus festlegen (Ein / Aus) 3. Grenzwert für die maximale Einspeiseleistung festlegen 4. Eingabe mit der Enter-Taste bestätigen. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 41...
- Seite 42 Modus „2“ aktiv, bei IT und IL ist dieser Menüpunkt dauerhaft eingeblendet!). Deaktivierungsgradient in 0/00 - (Promille) / Minute Deaktivierungs- festlegen (Falls Modus „1“ oder Modus „2“ aktiv, bei gradient IT und IL ist dieser Menüpunkt dauerhaft einge- blendet!). Seite 42 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 43 HINWEIS: Modus 1: Bei der Berechnung des Blind- stroms wird der Wert des Totbandes nicht vom Betrag Totbandmodus der Spannungsänderung abgezogen. Im Modus 2 wird der Wert des Todbandes vom Betrag der Spannungs- änderung abgezogen. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 43...
- Seite 44 Alle Länder aktiven Netzstützungsverfahren einstellen. Lock-Out Zeit Einschwingzeit Reaktionsgeschwindigkeit der Regelung einstellen. Beabsichtigte Verzögerung für Beginn der Q(U)- Totzeit Funktion einstellen Ausgangsgradient Steigender und fallender Ausgangsgradient in 0/00 - Begrenzung (Promille) / Minute festlegen. Seite 44 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 45 Deaktiviert die Inselnetzerkennung. Alle Länder Passive Netzbeeinflussung durch Auflegen einer ROCOF Frequenz aktivieren. Aktive Netzbeeinflussung durch zusätzliche Blind- Erweitertes ROCOF leistungseinspeisung aktivieren. Frequenzdrift Frequenzdrift aktivieren. Schwellwert für ROCOF festlegen (Wenn ROCOF ROCOF-Schwelle oder Erweitertes ROCOF aktiv). Betriebsanleitung KACO blueplanet 29.0TL3 Seite 45...
-
Seite 46: Wechselrichter Überwachen
Ein geeignetes USB-Speichergerät an die USB-Schnittstelle die Kommunikationsplatine anschließen. 2. Das Menü „Logdaten-Anzeige“ öffnen. Eintrag „Auf USB speichern“ wählen. 4. Die gewünschten Logdaten über den 4-Wege-Taster auswählen. Die Enter-Taste drücken. » Der Wechselrichter legt die ausgewählten Logdaten auf dem USB-Speichergerät ab. Seite 46 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 47: Webserver
• Generatorspannung • Netzleistung • Gerätetemperatur • Netzspannung Um Ertragsdaten anzuzeigen und zu exportieren, gehen Sie folgendermaßen vor: Anzeigezeitraum auswählen Webserver aufrufen. 2. Anzeigezeitraum über eine der Schaltflächen Tagesansicht, Monatsansicht, Jahresansicht oder Gesamtansicht auswählen. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 47... -
Seite 48: Software-Update Durchführen
» Niemals DC- und AC-Spannungsversorgung während eines Software-Updates trennen. » USB-Stick nicht während eines Software-Updates entfernen. Software-Update vorbereiten Software-Update-Datei von der KACO-Webseite herunterladen und auf der Festplatte abspeichern. 2. Update-Datei (.KUF) auf den USB-Stick kopieren. » Software-Update durchführen. HINWEIS Das Update kann mehrere Minuten dauern. Während des Update-Vorgangs blinkt die LED „Betrieb“. -
Seite 49: Wartung / Störungsbeseitigung
Betriebsstatusanzeige des Wechselrichters. Bei Beschädigungen benachrichtigen Sie Ihren Installateur. Repara- turen dürfen nur von der Elektrofachkraft vorgenommen werden. HINWEIS In dem Gehäuse des Wechselrichters befinden sich Bauteile, die nur durch unseren KACO Kundenservice repariert werden dürfen. Lassen Sie den ordnungsgemäßen Betrieb des Wechselrichters in regelmäßigen Abständen durch Ihren Installateur überprüfen und wenden Sie sich bei Problemen stets an unseren Kundenservice. -
Seite 50: Lüfter Ersetzen
Lüfter demontieren Austauschlüfter einbauen Sie haben den defekten Lüfter demontiert. Lüfter nur durch einen von KACO new energy empfohlenen Lüfter ersetzen. Gegebenenfalls unseren KACO-Service kontaktieren. Hinweis: Bei dem Einbau die korrekte Lage des Lüfters beachten! 6. Anschlussstecker in den Innenraum des Gehäuses an die vorgesehene Anschlussbuchse einstecken. -
Seite 51: Strangsicherung Ersetzen (Xl-Version)
Weitere Störquellen am DC-Strang prüfen (Defekt an Leitung /Modul(e) /DC-Stecker (XL-Version), Polarität und Auslegung) Strangsicherung ersetzen 6. Defekte DC-Sicherung aus dem Sicherungshalter nehmen. Hinweis: DC-Sicherungen können über den KACO-Kundenservice bezogen werden (Auslegung: Siehe Kapitel 7.4.2 auf Seite 22). Typengleiche DC-Sicherung in Sicherungshalter einlegen. 8. DC-Sicherungshalter nach Bestückung vollständig schließen. -
Seite 52: Überspannungsschutz Prüfen Oder Ersetzen
4. Kodierung im Basissockel auf das neue typengleiche Modul übertra- gen. Modul(e) in Basissockel einstecken. » Überspannungsschutz vollständig bestückt. Gehäusetür schließen und Wechselrichter wie ab Abschnitt 7.10 auf Seite 30 beschrieben einschalten. Bild 48: DC-Überspannungsschutz Legende Verriegelung ÜSS-Module Statusanzeige Basissockel Seite 52 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 53: Anschlüsse Abklemmen
PV-Leitungen trennen (M-Version) Legende Schraubendreher Raster DC-Steckverbindung abstecken (XL-Version) Stromfreiheit mit einem Zangenamperemeter sicher stellen. Mit Hilfe eines Schraubendrehers (Blattbreite 3 mm) den Raster an der Kupplung herunterdrücken. 2. Schraubendreher stecken lassen. DC-Stecker von DC-Buchse trennen. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 53... -
Seite 54: Störungen
9.9.2 Störung beheben B = Aktion des Betreibers ; E = Gekennzeichnete Arbeiten darf nur eine Elektrofachkraft ausführen! K = Gekennzeichnete Arbeiten darf nur ein Service-Mitarbeiter der KACO new energy GmbH ausführen! Störung mögliche Ursache Erklärung/ Behebung Das Display hat Netzspannung nicht Prüfen, ob die DC- und AC-Spannungen innerhalb der... - Seite 55 Löst die Netzsicherung sofort aus, wenn der Wechselrichter des Wechselrichters. in den Einspeisebetrieb geht (ab Ablauf der Anfahrzeit), liegt vermutlich ein Hardwareschaden des Wechselrichters vor. KACO-Service benachrichtigen, um die Hardware zu testen. Wechselrichter Störungen im Netz. Der Wechselrichter arbeitet auch bei der Anzeige eines fal- zeigt unmögli-...
-
Seite 56: Meldungen Am Display/Led „Störung
LC- Display und die LEDs anzeigt. BS = Betriebsstatus, FS = Fehlerstatus B = Aktion des Betreibers E = Gekennzeichnete Arbeiten darf nur eine Elektrofachkraft ausführen! K = Gekennzeichnete Arbeiten darf nur ein Service-Mitarbeiter der KACO new energy GmbH ausführen! Status Display Erklärung... - Seite 57 Kommunikationsfehler auf- benachrichtigen! getreten. Datenleitung prüfen. Schutzabschaltung SW Schutzabschaltung der Software Kein Fehler! Netzbedingtes (AC-Überspannung, AC-Über- Abschalten, das Netz schaltet strom, ZK-Überspannung, DC- automatisch wieder zu. Überstrom, DC-Übertemperatur). Tabelle 8: Betriebszustände und Störungsmeldungen am Display Betriebsanleitung KACO blueplanet 29.0TL3 Seite 57...
- Seite 58 50,2 Hz beginnt die Leistungsreduzierung. BS 64 Messwerte Ausgangsstrombegrenzung: Der AC-Strom wird bei Erreichen des vorgegebenen Maximalwerts begrenzt. Fehler Es liegt ein Fehler im Leistungsteil Elektrofachkraft Leistungsteil 1 vor. benachrichtigen! Tabelle 8: Betriebszustände und Störungsmeldungen am Display Seite 58 Betriebsanleitung KACO blueplanet 29.0TL3...
- Seite 59 Geräts. benachrichtigen! Schutzabschaltung HW Ein interner Schutzmechanismus Elektrofachkraft/ Gate-Treiber/ hat das Gerät abgeschaltet, um es KACO-Service HW Buffer-Frei. vor Beschädigung zu bewahren. benachrichtigen! Komplettes Freischalten des Geräts. Tabelle 8: Betriebszustände und Störungsmeldungen am Display Betriebsanleitung KACO blueplanet 29.0TL3 Seite 59...
-
Seite 60: Service
Überspannungs- scchutz. Tabelle 8: Betriebszustände und Störungsmeldungen am Display Service Wenden Sie sich zur Lösung eines technischen Problems mit KACO-Produkten an die Hotlines unserer Serviceabteilung. Halten Sie bitte folgende Daten bereit, damit wir Ihnen schnell und gezielt helfen können: •... -
Seite 61: Abschalten / Demontage
AC-Leitungen von den Anschlussklemmen lösen (Siehe Kapitel 9.7 auf Seite 52). 4. DC-Leitungen – M-Version: aus den Anschlussklemmen lösen und mit Schutzkappen versehen. – XL-Version: an den DC-Steckverbindern trennen und mit Schutzkappen versehen. » Der Wechselrichter ist deinstalliert. Mit der Demontage fortfahren. Betriebsanleitung KACO blueplanet 29.0TL3 Seite 61... -
Seite 62: Gerät Demontieren
Gerät: Defekte Wechselrichter wie auch das Zubehör gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgerät und ggf. vorhandenes Zubehör einer ordnungsgemäßen Entsorgung zuge- führt werden. Verpackung: Sorgen Sie dafür, dass die Transportverpackung einer ordnungsgemäßen Entsorgung zugeführt wird. Seite 62 Betriebsanleitung KACO blueplanet 29.0TL3... -
Seite 63: Anhang
Die oben genannten Typen werden daher mit dem CE-Zeichen gekennzeichnet. Bei eigenmächtigen Änderungen an den gelieferten Geräten und/oder nicht bestimmungsgemäßer Verwendung erlischt die Gültigkeit dieser Konformitätserklärung. Diese Konformitätserklärung ist unter der alleinigen Verantwortung der KACO new energy GmbH ausgestellt. Neckarsulm, 16.11.2017 KACO new energy GmbH ppa. - Seite 64 Carl-Zeiss-Straße 1 · 74172 Neckarsulm · Germany · Fon +49 7132 3818-0 · Fax +49 7132 3818-703 · info@kaco-newenergy.de · www.kaco-newenergy.de...
