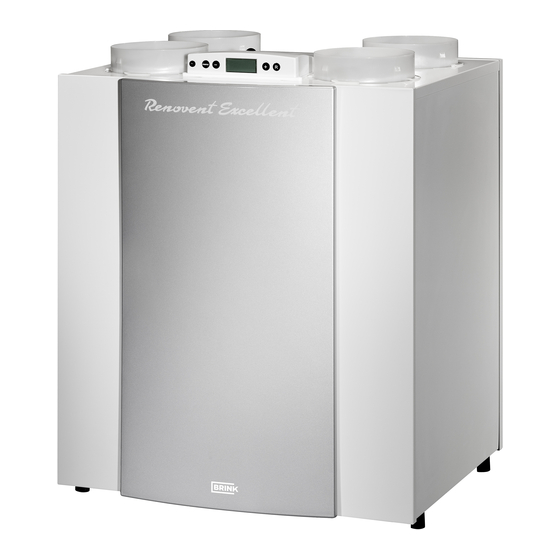

Brink Renovent Excellent 300 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Renovent Excellent 300:
- Montageanleitung (4 Seiten) ,
- Installationsvorschriften (186 Seiten) ,
- Technische information (6 Seiten)
Verwandte Anleitungen für Brink Renovent Excellent 300
Inhaltszusammenfassung für Brink Renovent Excellent 300
- Seite 1 Installatievoorschriften (Nederlands) Installation instructions (English) Installationsvorschriften (Deutsch) Consignes d'installation (Francais) Renovent Excellent 300/400 (Plus) )
-
Seite 2: Installationsvorschriften
Installationsvorschriften Wärmerückgewinnungsgerät Renovent Excellent 300/400 (Plus) BITTE BEIM GERÄT AUFBEWAHREN Die Benutzung dieses Geräts durch Personen, einschließlich Kindern, mit verminderten geistligen Fähigkeiten, ernsthaften kör- perlichen Einschränkungen oder einem Mangel an Erfahrungen und Kenntnissen, ist nicht gestattet, sofern sie nicht von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen bezüglich der Benutzung des Gerätes erhalten haben bzw. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferung ............Wartung ............Lieferumfang........... Filter reinigen ..........Zubehörteile Renovent Excellent....Wartung ............Anwendung ........... Elektroschaltpläne........10.1 Stromlaufplan ..........Ausführung ........... 10.2 Gesamtschaltplan ......... Technische Informationen....... Ventilatordiagrammen........Elektroanschlüsse Zubehörteile ....Perspektivische Darstellung des Gerätes..11.1 Steckverbindungsanschlüsse ....... Anschlüsse und Abmessungen ...... 11.2 Anschlussbeispiele des Stufenschalters .. -
Seite 4: Lieferung
Lieferung Kapitel 1 1.1 Lieferumfang Bitte überprüfen Sie, bevor Sie mit der Installation des Wärmerückgewinnungsgerätes beginnen, ob es komplett und unbeschädigt geliefert worden ist. Der Lieferumfang des Wärmerückgewinnungsgerätes vom Typ Renovent Excellent umfasst folgende Komponenten: Wärmerückgewinnungsgerät vom Typ Renovent Excellent Wandaufhängebügel-Satz, bestehend aus: PVC-Kondensatablauf Anschluss, bestehend aus: Dokumentationssatz, bestehend aus:... -
Seite 5: Lieferung
Kapitel 1 Lieferung 1.2 Zubehör Renovent Excellent Artikelbeschreibung Artikelnummer Kunststoff-Rohr Ø150 mm / Länge 2250 mm (Karton mit 4 Stück) 200121 Kunststoff-Rohr Ø180 mm / Länge 2250 mm (Karton mit 4 Stück) 200131 Kunststoff-Bogen 90° Ø150 mm (8 Stück im Karton) 200122 Kunststoff-Bogen 90°... -
Seite 6: Lieferung Kapitel
Lieferung Kapitel 1 Artikel- Artikelbeschreibung code Verteiler RJ12 510472 -Sensor Aufbauausführung 511396 Sender drahtlose Fernbedienung 2 Stufen (einschl. Batterie) 531785 Sender drahtlose Fernbedienung 4 Stufen (einschl. Batterie) 531786 Empfänger drahtlose Fernbedienung (für Batterie-Ausführung) 531787 Satz drahtlose Fernbedienung 2 Stufen (1 Sender & 1 Empfänger) 531788 Satz drahtlose Fernbedienung 4 Stufen (1 Sender &... - Seite 7 Kapitel 1 Lieferung Artikel- Artikelbeschreibung nummer Filtersatz 1 x F7 Filter (1 Stük) 531771 531773 Filtersatz 1x G3 & 1x F7 (2 stuks) RH-Sensor 310657 Renovent Excellent...
- Seite 8 Der Renovent Excellent wird ab Werk mit einem 230V-Netz- stecker sowie mit einer Schnittstelle für einen Schwachstrom- stufenschalter an der Außenseite des Gerätes geliefert. Der Renovent Excellent 300/400 ist in zwei Ausführungen lie- Bitte beachten: ferbar: Bitte, denken Sie daran, dass wenn ein Renovent Large durch einen Renovent Excellent ersetzt wird, die Postion der Kanäle 'Ins Freie' und 'Frischluft' unterschiedlich ist! (nur bei...
-
Seite 9: Ausführung
Kapitel 3 Ausführung 3.1 Technische Daten Renovent Excellent 300 Betriebsspannung [V/Hz] 230/50 Schutzart IP30 Abmessungen (B x H x T) [mm] 675 x 765 x 564 Kanaldurchmesser [mm] Ø150/Ø160 Außendurchmesser des Kondensatablaufes [mm] Ø32 Gewicht [kg] Filterklasse G3 (F7 optional für Zuluft) Lüfterstufe (Werkseinstellung) -
Seite 10: Ausführung Kapitel
Ausführung Kapitel 3 Renovent Excellent 400 Betriebsspannung [V/Hz] 230/50 Schutzart IP30 Abmessungen (B x H x T) [mm] 675 x 765 x 564 Kanaldurchmesser [mm] Ø180 Außendurchmesser des Kondensatablaufes [mm] Ø32 Gewicht [kg] Filterklasse G3 (F7 optional für Zuluft) Lüfterstufe (Werkseinstellung) Lüftungsleistung [m Zulässiger Luftwiderstand im Luftkanälesystem [Pa] 3 - 6... -
Seite 11: Ventilatordiagrammen
Hinweis: Die in den Krei- sen gezeigten Zahlen stel- len jeweils die Leistung (in Watt) je Ventilator dar. Volumenstrom [m Ventilatordiagramm des Renovent Excellent 300 Hinweis: Die in den Krei- sen gezeigten Zahlen stel- len jeweils die Leistung (in Watt) je Ventilator dar. -
Seite 12: Darstellung Des Gerätes
Ausführung Kapitel 3 3.3 Darstellung des Gerätes Hinteransicht der Displayhaube 1 Serviceanschluss Computerschnittstelle für Service 2 Display und 4 Bedienungstasten Schnittstelle zwischen Anwender und Steuerelektronik 3 Steuerplatine Enthält die Steuerelektronik für die Funktionalität Filtert den Luftstrom ins Freie 5 Vorheizregister Erwärmt die Außenluft bei Gefahr für Gefrieren des Wärmetauschers 6 Wärmetauscher Ermöglicht die Wärmeübertragung von Abluft auf Zuluft... -
Seite 13: Anschlüsse Und Abmessungen
Kapitel 3 Ausführung 3.4 Anschlüsse und Abmessungen des Renovent Excellent 300/400 3.4.1 Renovent Excellent, Rechtsausführung Renovent Excellent Rechtsausführung 2/2 Renovent Excellent Rechtsausführung 4/0 1 = Zuluft 2 = Fortluft 3 = Abluft 4 = Außenluft 5 = Elektroanschlüsse 6 = Kondensatablauf-Anschluss 7 = Wandaufhängebügel (dabei bitte an die richtige... -
Seite 14: Renovent Excellent Linksausführung 2/2
Ausführung Kapitel 3 3.4.2 Renovent Excellent, Linksausführung Renovent Excellent Linksausführung 2/2 Renovent Excellent Linksausführung 4/0 10 mm Montage des Wandbefestigungssatzes Renovent Excellent Linksausführung 3/1 Renovent Excellent... -
Seite 15: Betrieb
Kapitel 4 Betrieb 4.1 Beschreibung Das Gerät wird steckerfertig geliefert und funktioniert vollau- Die Steuerung ist mit drei Lüftungsstufen versehen. Der Luft- tomatisch. Die abtransportierte verbrauchte Raumluft wärmt durchsatz ist je Lüftungsstufe einstellbar. Die Constant-Flow- die frische saubere Außenluft auf. Dadurch wird Energie einge- Regulierung sorgt dafür, dass der Luftdurchsatz des Zuluft- und spart und frische Luft in die gewünschten Räume geleitet. -
Seite 16: Installieren
Gerät und den Kanälen aus der bzw. in die Für den Renovent Excellent ist ein Kanaldurchmesser von Wohnung der Brink schalldämmende Schlauch mit einer 180 mm vorzusehen; für die Renovent Excellent 300 kann mit Länge von 1,5 m einzusetzen. einem Kanaldurchmesser von 150 oder 160 mm vorzusehen. - Seite 17 3 = Zufuhr Frischluft unter der Dach- haut 4a = Freies Ansaugen Unterseite Dach- 4b = Freies Ansaugen Oberseite Dach- 5 = Kanalisationsentlüftung 6 = Bevorzugte Stelle Abluft; Brink iso- lierte Dachdurchführung verwenden gewinnungsrohr 8 = Kondensatablauf zuzuführen, vorzugsweise über den Giebel oder Dachüber- maler Lüftungsleistung beträgt 150 Pa.
-
Seite 18: Elektroanschlüsse
Installieren Kapitel 5 5.5 Elektroanschlüsse 5.5.1 Anschluss des Netzsteckers Das Gerät kann mit dem am Gerät montierten Stecker an eine Zu beachten Wandsteckdose angeschlossen werden. Die Elektroanlage im Die Ventilatoren und die Steuerplatine arbeiten Geräteraum hat die Bestimmungen Ihres kommunalen Ener- mit Hochspannung. -
Seite 19: Display Anzeige
Kapitel 6 Display Anzeige 6.1 Allgemeine Erläuterung der Bedientafel Im LCD-Display kann ausgelesen werden, welche die Betriebs- Nach Betätigung der ‘Menü’-Taste kann man mit der '+'-oder art des Gerätes ist. Mit 4 Bedienungstasten lassen sich Einstel- '-'-Taste aus 3 verschiedenen Menüs wählen, nämlich: lungen in der Software der Steuereinheit abrufen und ändern. -
Seite 20: Anzeige Des Luftdurchsatzes
Display Anzeige Kapitel 6 Während der Betriebsart 'Betrieb' können im Display 4 ver- schiedene Betriebsarten/Werte gleichzeitig angezeigt werden. 1 = Status Ventilatorbetrieb, Anzeige gekoppelter Geräte (siehe § 6.2.1) 2 = Luftdurchsatz (siehe § 6.2.2) 3 = Meldetext z.B. Text Filterstatus, Auslösung externer Schaltkontakt usw. - Seite 21 Kapitel 6 Display Anzeige An dieser Stelle des Displays kann ein Meldetext erschei- nen. Der Meldetext 'Filter' hat immer Vorrang vor den son- stigen Meldetexten. Folgende Meldetexte können während der Betriebsart 'Be- trieb' angezeigt werden: Anzeigetext Beschreibung im Display FILTER Wenn der Text 'FILTER' im Dis- play erscheint, ist der Filter zu reinigen bzw.
-
Seite 22: Einstellmenü
Display Anzeige Kapitel 6 6.3 Einstellmenü Für ein optimales Funktionieren des Gerätes können im Ein- Zum Auswählen des gewählten Einstellwertes die ‘ stellmenü Einstellwerte, mit denen sich das Gerät an die Auf- Taste betätigen. stellungssituation anpassen lässt, geändert werden. Für eine Übersicht dieser Einstellwerte siehe Kapitel 13. -
Seite 23: Auslesemenü
Kapitel 6 Display Anzeige 6.4 Auslesemenü Mit dem Auslesemenü können einige aktuelle Sensorwerte ab- 3. Das Auslesemenü aktivieren gerufen werden, um nähere Informationen über die Funktion des Gerätes zu erhalten. Das Ändern von Werten oder Einstel- lungen ist im Auslesemenü nicht möglich. Das Auslesemenü wird angezeigt, indem man wie folgt vorgeht: Auslesewert 1. -
Seite 24: Servicemenü
Display Anzeige Kapitel 6 6.5 Servicemenü Im Servicemenü werden die letzten 10 Fehlermeldungen an- Mit Hilfe der ‘+’ und der ‘-’-Taste kann man durch die Mel- gezeigt. dungen im Servicemenü 'blättern'. Bei einem verriegelnden Fehlercode sind das Einstellmenü und das Auslesemenü gesperrt und kann nur das Serviceme- nü... -
Seite 25: Inbetriebsetzung
Kapitel 7 Inbetriebsetzung 7.1 Ein- und Ausschalten des Gerätes Das Gerät kann in zweierlei Art und Weise ein- oder ausgeschaltet werden: - Ein- und Ausschalten durch Anschließen oder Ziehen des Netzsteckers - Softwaremäßig ein- und ausschalten über das Display des Gerätes Einschalten: Ausschalten: Netzversorgung einschalten:... -
Seite 26: Inbetriebsetzung Kapitel
Die Luftmengen des Renovent Excellent sind ab Werk für den Zum Ändern der Luftmengen der Stufen 1, 2 und 3 im Einstell- Renovent Excellent 300 eingesteld auf 50, 100, 150 bzw. 225 menü siehe § 6.3. /h und für den Renovent Excellent 400 auf 50, 100, 200 bzw. -
Seite 27: Störung
Ist dies der Fall und wird nach wie vor die Meldung Renovent Excellent 300 Renovent Excellent 400 E999 angezeigt, dann die Steuerplatine durch eine Platine des richtigen Typs ersetzen. Renovent Excellent 300 Plus Renovent Excellent 400 Plus 8.2 Displaycodes Nicht-sperrende Störung Wenn das Gerät einen nicht-verriegelnden Fehlercode erkennt, wird es noch (beschränkt) weiterhin funktionieren. - Seite 28 Störung Kapitel 8 Fehler- Ursache Aktion des Gerätes Maßnahme Installateur code E100 Drucksensor Zuluftventi- - Schaltet auf eine konstante Drehzahlrege- lator defekt. lung über. (nicht sper- Rote Druckschläuche - Bei einer Außentemperatur unter 0°C Druckröhrchen) auf Verschmutzung, rende Störung) verstopft oder 'geknickt'. schaltet das Vorheizregister ein.
-
Seite 29: Wartung
Kapitel 9 Wartung 9.1. Filter reinigen Die Wartung durch den Benutzer beschränkt sich auf das in Die Filter auf der gleichen Weise wieder einsetzen wie sie bestimmten Intervallen Reinigen bzw. Wechseln der Filter. Das ausgebaut wurden. Filter braucht erst nach dem Erscheinen der entsprechenden Buchstabenkombination ('FILTER') im Display bzw. -
Seite 30: Wartung
Wartung Kapitel 9 9.2 Wartung Die Wartung durch den Installateur umfasst die Reinigung des Den Wärmetauscher ausbauen. Beschädigung der Wärmetauschers und der Ventilatoren. Je nach den Betriebs- Schaumstoffteile im Gerät ist zu vermeiden. verhältnissen haben diese Wartungsarbeiten alle 3 Jahre zu erfolgen. - Seite 31 Kapitel 9 Wartung Die 4 Druckschläuche und 3 Steckverbindungen von der 11 Die Ventilatoren mit einer weichen Bürste reinigen. Platine lösen. Die Druckausgleichsgewichte dürfen nicht verscho- ben werden! Das Ventilatorteil aus dem Gerät schieben. 12 Das entfernte Ventilatorteil wieder anbringen und die ent- fernten Druckschläuche wieder an die Druckröhrchen an- schließen.
-
Seite 32: Elektroschaltpläne
Elektroschaltpläne Kapitel 10 10.1 Stromlaufplan 230VAC 50Hz 24V/ 4,5 VA A = Stufenschalter B = Vorheizregister Anwendung abh. von Parametereinstellung 8 C = Außentemperaturfühler (nicht geeignet für 230V!) D = Steuerplatine E = Zuluftventilator (Plus-Ausführung) F = Abluftventilator Q = Ausgang 0+10V (Plus-Ausführung) G = Bedienfeld H = Raumtemperaturfühler tauscher (Plus-Ausführung) -
Seite 33: Gesamtschaltplan
Kapitel 10 Elektroschaltpläne 10.2 Gesamtschaltplan = braun = blau = grün/gelb = weiß = Ader Nr.1 = Ader Nr.2 C10 = gelb C11 = grün Excellent Excellent Excellent Excellent 400 Plus 300 Plus A = Anschluss für den Stufenschalter H = Raumtemperaturfühler B = Vorheizregister J = Service-Anschluss C = Außentemperaturfühler... -
Seite 34: Elektroanschlüsse Zubehörteile Kapitel
Elektroanschlüsse Zubehörteile Kapitel 11 11.1 Steckverbindungen Steckverbindung X1 EBus bzw. OpenTherm-Steckverbindung X1 Zweipolige Schraubsteckverbindung Ab Werk als eBus-Steckverbindung eingestellt. Durch Anpassung des Parameters 8 im Einstellmenü auch als OpenTherm-Steckver- bindung verwendbar (siehe §11.3). Nur für Niederspannung geeignet. Hinweis: Bei eBus-Verwendung ist diese Steckverbindung Nicht geeignet polaritätsgebunden. -
Seite 35: Elektroanschlüsse Zubehörteile
Kapitel 11 Elektroanschlüsse Zubehörteile 11.2 Anschlussbeispiele des Stufenschalters Ein Stufenschalter kann an die Modularsteckverbindung X2 des Renovent Excellent angeschlossen werden. Diese Modularsteckver- bindung ist an der Hinterseite der Displayhaube direkt erreichbar (siehe §11.1), ohne dass diese abgenommen werden muss. 11.2.1 Stufenschalter mit Filterstatusanzeige 230V 50Hz Die Kabelfarbe C1 bis C6 kann je nach dem... -
Seite 36: Koppeln Mittels Ebus; Sämtliche Geräte Gleicher Luftdurchsatz
Elektroanschlüsse Zubehörteile Kapitel 11 11.3 Koppeln mittels eBus-Kontakt; sämtliche Geräte gleicher Luftdurchsatz Hinweis: X1-2 miteinander verbinden. Niemals X1-1 und X1-2 miteinander verbinden.. Max. 10 Geräte (1 Master + max. 9 Slave) 230V 230V 230V 50Hz 50Hz 50Hz Für M (Master): Für C1 (Slave1): Für C2 (Slave2): Parameter 9 einstellen auf 0 (= Werksein-... -
Seite 37: Gesamtschaltplan Anschluss Nachheizregister Oder Zusätzlicher Vorheizregiste
Kapitel 11 Elektroanschlüsse Zubehörteile 11.5 Gesamtschaltplan Anschluss Nachheizregister oder zusätzlicher Vorheizregiste Das Nachheizregister oder das zusätzliche Vorheizregister werden elektrisch in ähnlicher Weise angeschlossen. Allerdings ist bei einem Nachheizregister auch noch ein Temperaturfühler vorhanden. Für ausführlichere Informationen bezüglich der Montage des Nachheizregisters oder des zusätzlichen Vorheizregisters siehe die zum Heizregister mitgelieferte Montageanleitung. - Seite 38 Elektroanschlüsse Zubehörteile Kapitel 11 An den Renovent Excellent Plus kann ein Erdwär- 30°C metauscher angeschlossen werden. Der Erdwärmetauscher kann an den Anschluss Nr. 5 (GND) und Nr. 9 (+) des 9-poligen Steckers X15 angeschlossen werden. Dieser 9-polige Stecker ist direkt an der Hinterseite der Displayhaube erreich- bar, ohne dass die Displayhaube demontiert wer- den muss.
- Seite 39 Kapitel 11 Elektroanschlüsse Zubehörteile An den Renovent Excellent Plus kann ein externer Schaltkontakt (z.B. Schalter oder Relaiskontakt) angeschlossen werden. Dieser ex- terne Schaltkontakt kann an den Anschluss Nr. 1 und Nr. 9 des 9-poligen Steckers X15 angeschlossen werden. Dieser 9-polige Stecker ist direkt an der Hinterseite der Displayhaube erreichbar, ohne dass die Displayhaube demontiert werden muss (siehe auch §11.1).
- Seite 40 Elektroanschlüsse Zubehörteile Kapitel 11 An den Renovent Excellent Plus kann eine externe Einrichtung mit 0-10 Volt-Steuerung (z.B. Feuchtigkeitssensor oder CO -Sensor) angeschlossen werden. Diese externe Einrichtung kann an den Anschluss Nr. 3 und Nr. 4 der 9-poligen Steckverbindung X15 ange- schlossen werden.
-
Seite 41: Service
Kapitel 12 Service 12.1 Explosionszeichnung Bei der Bestellung von Ersatzteilen sind, neben der jeweiligen Beispiel Artikelnummer (siehe Explosionszeichnung), auch die Typen- Bauart des Geräts : Renovent Excellent 4/0 R bezeichnung des Wärmerückgewinnungsgeräts, die Serien- nummer, das Baujahr sowie die Bezeichnung des Ersatzteils Seriennummer : 420020113201 anzugeben. - Seite 42 Das Netzkabel ist mit einem Print Connector ausgerüstet. Bei dessen Austausch bei Brink immer ein neues Netzkabel bestellen. den! Änderungen vorbehalten Brink Climate Systems B.V. ist bestrebt, ihre Produkte ständig zu verbessern und behält sich das Recht vor, ohne vorherige Anzeige die Leistungsmerkmale zu ändern. Renovent Excellent...
-
Seite 43: Einstellwerte
Kapitel 13 Einstellwerte SCHRITT WERKSEIN- BESCHREIBUNG EINSTELLBEREICH SCHRITT STELLUNG Luftdurchsatz Excellent 300 : Stufe 50 m /h oder 50 m Luftdurchsatz Excellent 400 : Stufe 50 m /h oder 50 m Luftdurchsatz Excellent 300 : Stufe 1 100 m 50 m /h t/m 300 m Luftdurchsatz Excellent 400 : Stufe 1 100 m... - Seite 44 Einstellwerte Kapitel 13 WERKSEIN- SCHRITT BESCHREIBUNG EINSTELLBEREICH SCHRITT STELLUNG 0 (= Abluftventilator aus) 1 (= Absoluter Mind.durchsatz 50 m 2 (= Luftdurchsatz Stufe 1) Abluftventilator-Modus 3 (= Luftdurchsatz Stufe 2) 4 (= Luftdurchsatz Stufe 3) Schalteingang 1 5 (= Stufenschalter) 6 (= Max.
-
Seite 45: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller Brink Climate Systems B.V. Adresse: R.D. Bügelstraat 3 7951 DA Staphorst, Niederlande Produkt: Wärmerückgewinnungsgerät vom Typ: Renovent Excellent 300/400 Das oben beschriebene Produkt erfüllt die Anforderungen nachfolgender Dokumente: DIN EN 12100 Teil 1 und 2; 04/2004 DIN EN ISO 13857; 06/2008 DIN EN 349;...
