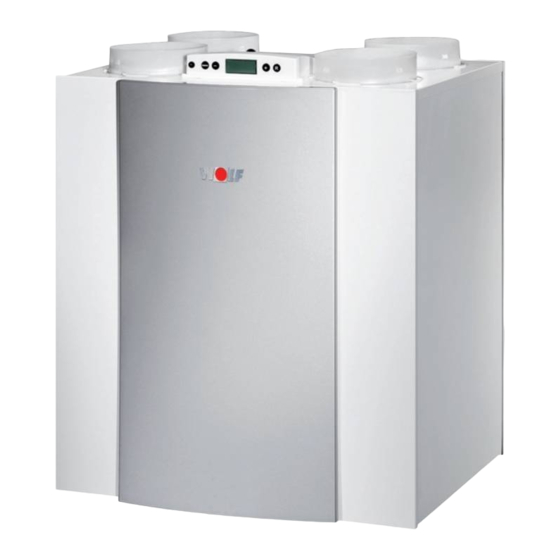

Wolf CWL-400 Excellent Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CWL-400 Excellent:
Inhaltsverzeichnis

Werbung

Quicklinks

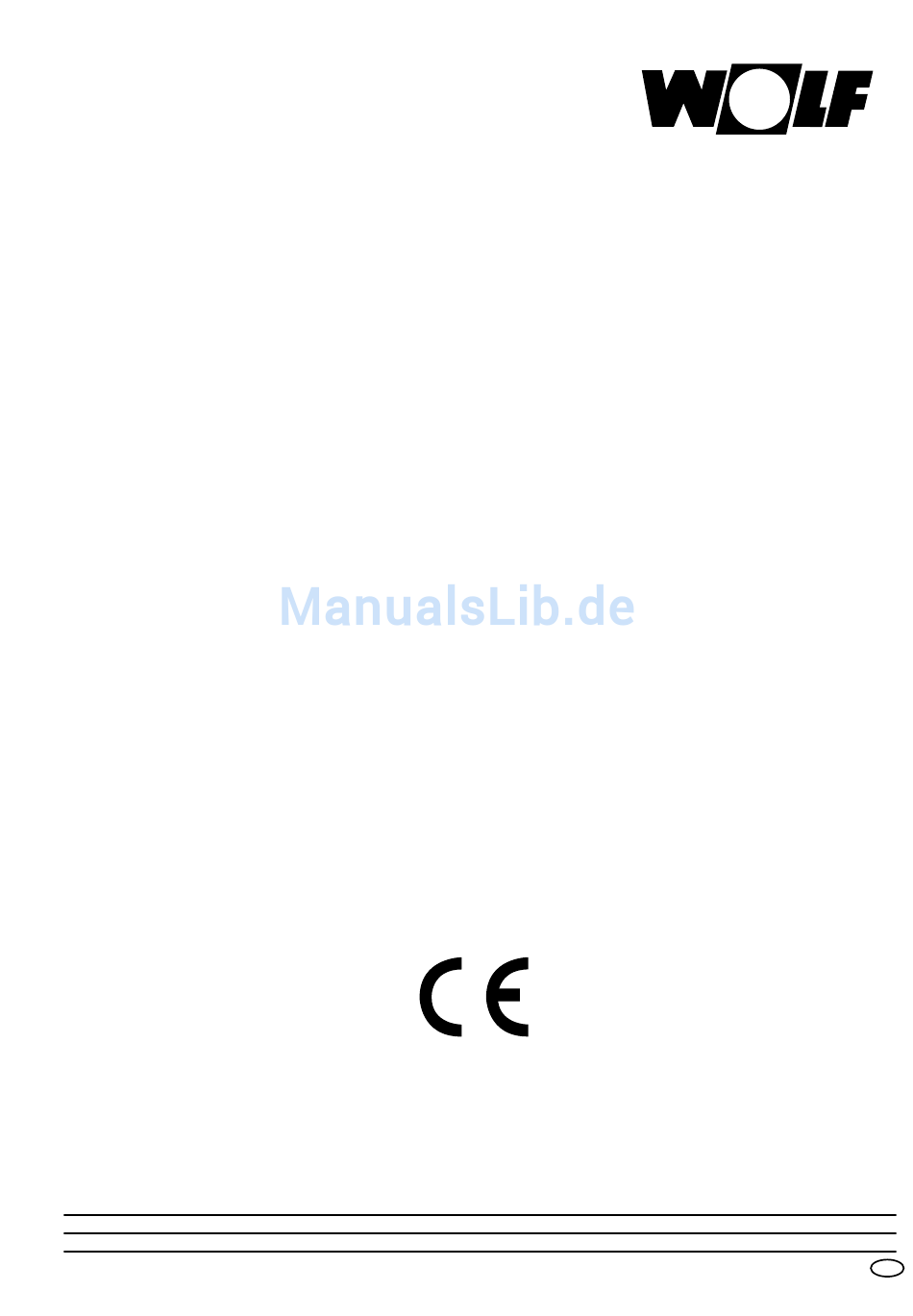

Montage-, Bedienungs-
und Wartungsanleitung
Comfort-Wohnungs-Lüftung
CWL-400 Excellent
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3063041_201203 Änderungen vorbehalten!
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CWL-400 Excellent

Inhaltszusammenfassung für Wolf CWL-400 Excellent

  • Seite 1 Comfort-Wohnungs-Lüftung CWL-400 Excellent Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3063041_201203 Änderungen vorbehalten!

  • Seite 2: Inhaltsverzeichnis

    Darstellung des Geräts........anzeige)............Anschlüsse und Abmessungen ...... 11.2.3 Zusätzlicher Stufenschalter mit Filterstatus- 3.4.1 CWL-400 Excellent Rechtsausführung..anzeige............3.4.2 CWL-400 Excellent Linksausführung .... 11.2.4 Zusätzlicher Stufenschalter drahtlose Fern- Funktion ............bedienung............. Beschreibung..........11.3 Koppeln mehrerer CWL-400 Excellent-Ge- Bypass-Bedingungen ........räte mittels eBus-Kontakt; sämtliche Geräte Frostschutz.............

  • Seite 3: Normen

    Normen Normen Für die Comfort-Wohnungs-Lüftungsgeräte der Baureihe CWL Excellent gelten die folgenden Normen und Vorschriften: - EG-Richtlinie 2004/108/EWG zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektro- magnetische Verträglichkeit (EMV-Richtlinie) - EG-Richtlinie 2006/95/EWG betreffend elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie) - EG-Richtlinie 2002/95/EWG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richtlinie)

  • Seite 4: Hinweiszeichen

    Hinweiszeichen Allgemeines Die vorliegende Montage- , Wartungs- und Bedienungsanleitung ist ausschließlich für Wolf-Comfort-Wohnungs- Lüftungsgeräte der Baureihe CWL Excellent gültig. Diese Anleitung ist vor Beginn von Montage, Inbetriebnahme oder Wartung von den mit den jeweiligen Arbeiten befassten Personen zu lesen. Die Vorgaben, die in dieser Anleitung gegeben werden, müssen eingehalten werden.
  • Seite 5 Gerät in regelmäßigen Abständen auf Funktion, Beschädigungen und Verschmutzung kontrollieren. Bei Wartungsarbeiten das Gerät vom Netz trennen und gegen versehentliches einschalten sichern. Verwenden Sie nur Original-Wolf-Ersatzteile. Bei Veränderungen am Gerät und bei Verwendung von NICHT-Original-Wolf-Ersatzteilen erlischt der Gewähr- leistungsanspruch gegenüber der Fa. Wolf. Entsorgung Nach Ablauf der Nutzungsdauer ist das Gerät entsprechend den jeweiligen gesetzlichen Bestimmungen zu...

  • Seite 6: Lieferung

    1.1 Lieferumfang Bitte überprüfen Sie, bevor Sie mit der Installation des Wärmerückgewinnungsgeräts beginnen, ob es komplett und unbeschädigt geliefert worden ist. Der Lieferumfang des Wärmerückgewinnungsgeräts vom Typ CWL-400 Excellent umfasst folgende Komponenten: Wärmerückgewinnungsgerät vom Typ CWL-400 Excellent Wandbefestigungs-Satz, bestehend aus: •...

  • Seite 7: Anwendung

    Anwendung Kapitel 2 Der CWL-400 Excellent ist eine Lüftungseinheit mit Wär- Der CWL-400 Excellent ist als Links- und als Rechtsausfüh- merückgewinnung mit einem Wirkungsgrad von 95 %, einer max. Lüftungsleistung von 400 m /h und Energie sparenden Filter links hinter der Filtertür; bei einer Rechtsausführung be- Ventilatoren.

  • Seite 8: Ausführung

    0,24 - 0,31 0,51 - 0,7 Max. Stromaufnahme (einschl. eingeschaltetem Vorheizregister) [A] 0,45 - 0,40 0,56 - 0,58 0,60 - 0,61 Schallleistung CWL-400 Excellent Lüftungsleistung [m Schallleistungs- Statischer Druck [Pa] pegel Lw (A) Lärmabstrahlung des Gehäu- 28,5 31,5 39,5 40,5 42,5 46,5 50,0 52,0 53,0 53,5 56,0...

  • Seite 9: Darstellung Des Geräts

    Ausführung Kapitel 3 3.3 Darstellung des Gerätes Hinteransicht der Displayhaube 6263-C 1 Serviceanschluss Computerschnittstelle für Service 2 Display und 4 Bedienungstasten Schnittstelle zwischen Anwender und Steuerelektronik 3 Steuerplatine Enthält die Steuerelektronik Filtert die Abluft die aus der Wohnung strömt 5 Vorheizregister Erwärmt die Außenluft, damit der Wärmetauscher bei Minustemperaturen nicht einfriert.

  • Seite 10: Anschlüsse Und Abmessungen

    Kapitel 3 Ausführung 3.4 Anschlüsse und Abmessungen des CWL-400 Excellent 3.4.1 CWL-400 Excellent, Rechtsausführung CWL-400 Excellent Rechtsausführung 2/2 CWL-400 Excellent Rechtsausführung 4/0 6266-B 6267-B 1 = Zuluft 2 = Fortluft 3 = Abluft 4 = Außenluft 5 = Elektroanschlüsse 6 = Kondensatablauf -Anschluss 7 = Wandaufhängebügel (dabei bitte an die richtige...

  • Seite 11: Cwl-400 Excellent Linksausführung

    Ausführung Kapitel 3 3.4.2 CWL-400 Excellent, Linksausführung CWL-400 Excellent Linksausführung 2/2 CWL-400 Excellent Linksausführung 4/0 6269-B 6270-B 10 mm 6303-A Montage des Wandbefestigungssatzes. Extra Montageanleitung im Montageset enthalten. CWL-400 Excellent Linksausführung 3/1 6271-B Comfort-Wohnungs-Lüftung CWL - 400 Excellent...

  • Seite 12: Funktion

    Zuluftventilator stufenlos bis zum Abschalten abgesenkt. Das Vereisen wird mittels Drucksensoren festgestellt. 4.4 Ausführung Die Steuerplatine vom CWL-400 Excellent hat zwei Steckver- bindungen (X14 & X15) mit mehr Anschlussmöglichkeiten für verschiedene Anwendungen. Die 9-polige Steckverbindung X15 ist, ohne dass das Gerät geöffnet werden muss, an der Hinterseite der Displayhaube...

  • Seite 13: Installieren

    Die Installation hat folgende Anforderungen zu erfüllen: • Die Montage-, Bedienungs- und Wartungsanleitung. 5.2 Gerät aufstellen Der CWL-400 Excellent kann mit Hilfe der dazu mitgelieferten • Der Aufstellungsraum ist so zu bestimmen, dass ein guter Montagebügel unmittelbar an die Wand montiert werden. Für Kondenswasserablauf mit Geruchsverschluss sowie ein eine erschütterungsfreie Befestigung ist eine Massivwand mit...
  • Seite 14 Anschluss so auszuführen, dass kein Kondens- wasser in der Dachschalung entstehen und kein Wasser von • Der Abluftkanal zwischen dem CWL-400 Excellent und der außen her eindringen kann. Ansaugen der Frischluft unter Dachdurchführung ist in solcher Weise zu gestalten, dass der Dachhaut ist möglich, wenn über die Ober- und Unter-...

  • Seite 15: Elektroanschlüsse

    6310-A CWL-Fernbedienung OpenTherm 5.5.3 Anschluss eBus- bzw. OpenTherm-Steckverbindung Der CWL-400 Excellent kann sowohl mit dem OpenTherm- als auch mit dem eBus-Protokoll arbeiten. Je nach der Einstellung des Parameters 08 (Werkseinstellung: eBus) im Einstellmenü (siehe Kapitel 13) kann zwischen eBus und OpenTherm ge- wählt werden.

  • Seite 16: Display Anzeige

    Tastenfunktion Menu Einstellmenü aktivieren; zum nächsten Schritt im Untermenü; Wertänderung bestätigen Scrollen; Wert anpassen; CWL-400 Excellent von der Betriebsart 'Betrieb' ein- bzw. ausschalten (5 s gedrückt halten) Scrollen; Wert anpassen Ein Schritt zurück im Menü; angepasster Wert zurücksetzen; Filter-Reset (5 s eingedrückt halten), Fehlerhistorie löschen...

  • Seite 17: Betriebsart 'Betrieb

    Der Luftdurchsatz ist von der Einstellung des Parameters 4 abhängig (siehe Kapitel 13). Der CWL-400 Excellent wurde mittels eBus- oder OpenTherm-Kopplung verbunden. Der Zuluft- und Abluftventilator des CWL-400 Excellent drehen gemäß der eingeschalteten Stufe der Lüftungseinstellung 'Master'-CWL-400 ; auch wird (nur bei Kaskadenanschluss) im Display die 'Slave'- Nummer des betreffenden CWL-400 angezeigt.

  • Seite 18: Meldetext In Der Betriebsart 'Betrieb

    Kapitel 6 Display Anzeige 6.2.3 Meldetext in der Betriebsart 'Betrieb' An dieser Stelle des Displays kann ein Meldetext erscheinen. Der Meldetext 'Filter' hat immer Vorrang vor den sonstigen Mel- detexten. Folgende Meldetexte können während der Betriebsart 'Betrieb' angezeigt werden: 6245-B Anzeigetext Beschreibung im Display...

  • Seite 19: Einstellmenü

    Display Anzeige Kapitel 6 6.3 Einstellmenü Für ein optimales Funktionieren des Geräts können im Ein- Zum Auswählen des gewählten Einstellwertes die ‘menu' stellmenü Einstellwerte, mit denen sich das Gerät an die Auf- Taste betätigen. stellungssituation anpassen lässt, geändert werden; für eine Übersicht dieser Einstellwerte siehe Kapitel 13.

  • Seite 20: Auslesemenü

    Kapitel 6 Display Anzeige 6.4 Auslesemenü Mit dem Auslesemenü können einige aktuelle Sensorwerte ab- 3. Das Auslesemenü aktivieren gerufen werden, um nähere Informationen über die Funktion des Geräts zu erhalten. Das Ändern von Werten oder Einstel- lungen ist im Auslesemenü nicht möglich. Das Auslesemenü wird angezeigt, indem man wie folgt vorgeht: Auslesewert 1.

  • Seite 21: Servicemenü

    Display Anzeige Kapitel 6 6.5 Servicemenü Im Servicemenü werden die letzten 10 Fehlermeldungen an- Mit Hilfe der ‘+’ Taste und der ‘-’ Taste kann man durch die gezeigt. Meldungen im Servicemenü 'blättern'. Bei einem verriegelnden Fehlercode sind das Einstellmenü und das Auslesemenü gesperrt und kann nur das Serviceme- nü...

  • Seite 22: Inbetriebsetzung

    Den 230V-Stecker von der elektrischen Anlage trennen, das Gerät ist jetzt spannungslos. Im Display wird jetzt nichts angezeigt. Der CWL-400 Excellent funktioniert anschließend direkt gemäß der Einstellung des Stufenschalters. Ist kein Stu- fenschalter angeschlossen, dreht das Gerät immer auf der Stufe 1.

  • Seite 23: Einstellen Der Luftmenge

    Inbetriebsetzung Kapitel 7 7.2 Einstellen der Luftmenge Die Luftmengen des CWL-400 Excellent sind ab Werk auf Zum Ändern der Luftmengen im Einstellmenü siehe § 6.3. 50,100, 200 bzw. 300 m /h eingestellt. Die Leistungen und der Energieverbrauch des CWL-400 Excellent sind vom Druckver- lust im Kanalsystem sowie vom Widerstand der Filter abhängig.

  • Seite 24: Störung

    Abbildung Einstellung Mikroschalter einge- stellt sind; ist dies der Fall und wird nach wie vor die Meldung Richtige Einstellung E999 angezeigt, dann die Steuerplatine durch eine Platine des Mikroschalter CWL-400 Excellent richtigen Typs ersetzen. 8.2 Displaycodes Nicht-verriegelnder Fehlercode Wenn das Gerät einen Nicht-verriegelnden Fehlercode er-...
  • Seite 25 Störung Kapitel 8 Fehler- Ursache Aktion des Geräts Maßnahme Installateur code Drucksensor Zuluftventi- - Schaltet auf eine konstante Drehzahlrege- • Das Gerät spannungslos schalten. E100 lator defekt. lung über. • Die roten Druckschläuche (einschl. Rote Druckschläuche - Bei einer Außentemperatur unter 0°C Druckröhrchen) auf Verschmutzung, (nicht verriegeln- verstopft oder 'geknickt'...

  • Seite 26: Filter Reinigen

    Kapitel 9 Wartung 9.1. Filter reinigen Die Wartung durch den Benutzer beschränkt sich auf das in Die Filter in der gleichen Weise wieder einsetzen wie sie bestimmten Intervallen Reinigen bzw. Wechseln der Filter. Die ausgebaut wurden. Filter brauchen erst nach dem Erscheinen der entsprechen- den Buchstabenkombination ('FILTER') im Display, bzw.
  • Seite 27 Wartung Kapitel 9 9.2 Wartung Die Wartung durch den Installateur umfasst die Reinigung des Den Wärmetauscher ausbauen. Beschädigung der Wärmetauschers und der Ventilatoren. Je nach den Betriebs- Schaumstoffteile im Gerät ist zu vermeiden. verhältnissen haben diese Wartungsarbeiten alle 3 Jahre zu erfolgen.
  • Seite 28 Kapitel 9 Wartung Die 4 Druckschläuche und 3 Steckverbindungen von der 11 Die Ventilatoren mit einer weichen Bürste reinigen. Platine lösen. Die Druckausgleichsgewichte dürfen nicht verscho- ben werden! Das Ventilatorteil aus dem Gerät schieben. 6296-B 12 Das entfernte Ventilatorteil wieder anbringen und die ent- fernten Druckschläuche wieder an die Druckröhrchen an- schließen.

  • Seite 29: Elektrische Schaltpläne

    Elektrische Schaltpläne Kapitel 10 10.1 Stromlaufplan E2355-C A = Stufenschalter J = Service-Anschluss B = Vorheizregister Vorheizregister L = Anschlüsse Zubehör Q = Ausgang 0-10V N = Keine Funktion E = Zuluftventilator F = Abluftventilator S = 24 V-Anschluss G = Bedienungstafel von Parametereinstellung U = Schließkontakt (oder Eingang 0-10V) (Nicht geeignet für 230 V.!)

  • Seite 30: Gesamtschaltplan

    Kapitel 10 Elektrische Schaltpläne 10.2 Gesamtschaltplan = braun = blau = grün/gelb = weiß = Ader Nr.1 = Ader Nr.2 C10 = gelb C11 = grün E2356-C A = Anschluss für den Stufenschalter G= Bedienungstafel B = Vorheizregister J = Service-Anschluss E = Zuluftventilator F = Abluftventilator 30 30...

  • Seite 31: Elektroanschlüsse Zubehörteile

    Elektroanschlüsse Zubehörteile Kapitel 11 11.1 Steckverbindungen Steckverbindung X1 EBus bzw. OpenTherm-Steckverbindung X1 Zweipolige Schraubsteckverbindung. Ab Werk als eBus-Steckverbindung eingestellt; durch Anpas- sung des Parameters 8 im Einstellmenü auch als OpenTherm- Steckverbindung verwendbar (siehe §11.3). Nur für Niederspan- nung geeignet. Hinweis: Bei eBus-Verwendung ist diese Steckverbindung Nicht geeignet für 230V! polaritätsgebunden.

  • Seite 32: Anschlussbeispiele Des Stufenschalters

    Elektroanschlüsse Zubehörteile 11.2 Anschlussbeispiele des Stufenschalters Ein Stufenschalter kann an die Modularsteckverbindung X2 des CWL-400 Excellent angeschlossen werden. Diese Modularsteckver- bindung ist an der Hinterseite der Displayhaube direkt erreichbar (siehe §11.1), ohne dass diese abgenommen werden muss. 11.2.1 Stufenschalter mit Filterstatusanzeige...
  • Seite 33 Elektroanschlüsse Zubehörteile Kapitel 11 11.3 Koppelung mehrerer CWL-400 Excellent-Geräte mittels eBus-Kontakt; sämtliche Geräte gleicher Luftdurchsatz Hinweis: einander verbinden. Niemals X1-1 und X1-2 miteinander verbinden. Max. 10 Geräte (1 Master + max. 9 Slave) 230V 230V 230V 50Hz 50Hz 50Hz Für M (Master): Für C1 (Slave1):...

  • Seite 34: Gesamtschaltplan Anschluss Nachheizregister Oder Zusätzliche Vorheizregister

    Vorheizregister auch die Schrittnummer 14). Für ausführlichere Informationen bezüglich der Montage des Nachheizregisters oder des zusätzlichen Vorheizregisters siehe die zum Heizregister mitgelieferte Montageanleitung. = braun = blau = grün/gelb = schwarz = weiß E2362-B A = CWL-400 Excellent Werks- Parameter Beschreibung Bereich einstellung 0 = Aus Heizregister 1 = Vorheizregister...

  • Seite 35: Anschlussbeispiel Erdwärmetauscher

    G = Luft zum CWL-400 Excellent E2366-B 9-poliger Stecker X15 Beim Einsatz eines Erdwärmetauschers ist der Parameter 27 von 'OFF' auf 'ON' umzustellen. Wenn die Luft durch den Erdwärme- tauscher geführt wird, wird im Display des CWL-400 Excellent der Text 'EWT' angezeigt. Parameternr. Beschreibung Werkseinstellung...

  • Seite 36: Anschließen Externer Schaltkontakte

    11.6 Anschließen externer Schaltkontakte An den CWL-400 Excellent kann ein externer Schaltkontakt (z.B. Schalter oder Relaiskontakt) angeschlossen werden. Dieser externe Schaltkontakt kann an den Anschluss Nr. 1 und Nr. 9 des 9-poligen Steckers X15 angeschlossen werden. Dieser 9-polige Stecker ist direkt an der Hinterseite der Displayhaube erreichbar, ohne dass die Displayhaube demontiert werden muss (siehe auch §11.1).

  • Seite 37: Anschluss An 0-10V-Eingang

    Kapitel 11 11.7 Anschluss an 0-10V-Eingang An den CWL-400 Excellent kann eine externe Einrichtung mit 0-10 Volt-Steuerung (z.B. Feuchtigkeitssensor oder CO -Sensor) ange- schlossen werden. Diese externe Einrichtung kann an den Anschluss Nr. 3 und Nr. 4 der 9-poligen Steckverbindung X15 angeschlos- sen werden;...

  • Seite 38: 12 Service

    Kapitel 12 Service 12.1 Ersatzteile EX105571-B Comfort-Wohnungs-Lüftung CWL - 400 Excellent...

  • Seite 39: Notizen

    1800137 Filtertür links 1800138 Frontdeckel rechts 1800139 Frontdeckel links 1800140 Bodenplatte mit Anschlusszubehör 1730943 * Das Netzkabel ist mit einem Print Connector ausgerüstet. Bei dessen Austausch bei Wolf immer ein neues Netzkabel bestellen 10.2 Notizen Comfort-Wohnungs-Lüftung CWL - 400 Excellent...

  • Seite 40: Einstellwerte

    Kapitel 13 Einstellwerte WERKSEINSTELLUNG SCHRITT- DISPLAY TEXT + BESCHREIBUNG EINSTELLBEREICH SCHRITT SYMBOLE CWL-400 EXCELLENT Luftdurchsatz Stufe 50 m /h oder 50 m Luftdurchsatz Stufe 1 100 m 50 m /h bis 400 m Luftdurchsatz Stufe 2 200 m 50 m...
  • Seite 41 0,5 °C EWT T+ (Oberhalb dieser Temperatur öffnet sich das Ventil) Änderungen vorbehalten Wolf GmbH ist bestrebt, ihre Produkte ständig zu verbessern und behält sich das Recht vor, ohne vorherige Anzeige die Leistungsmerkmale zu ändern. Comfort-Wohnungs-Lüftung CWL - 400 Excellent...

  • Seite 42: Konformitätserklärung

    Industriestr. 1 D-84048 Mainburg Produkt: Comfort-Wohnungs-Lüftungsgerät mit Wärmerückgewinnung CWL-400 Excellent Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN 12100 Teil 1 und 2; 04/2004 DIN EN ISO 13857; 06/2008 DIN EN 349; 09/2008 EN 60335 Teil 1; 02/2007 EN 60730;...
  • Seite 43 Comfort-Wohnungs-Lüftung CWL - 400 Excellent...
  • Seite 44 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
