Der Deckenventilator muss mit einem Abstand von 300 mm von der Flü gelspitze bis zum nächsten
Objekt oder den Wä nden installiert werden.
•

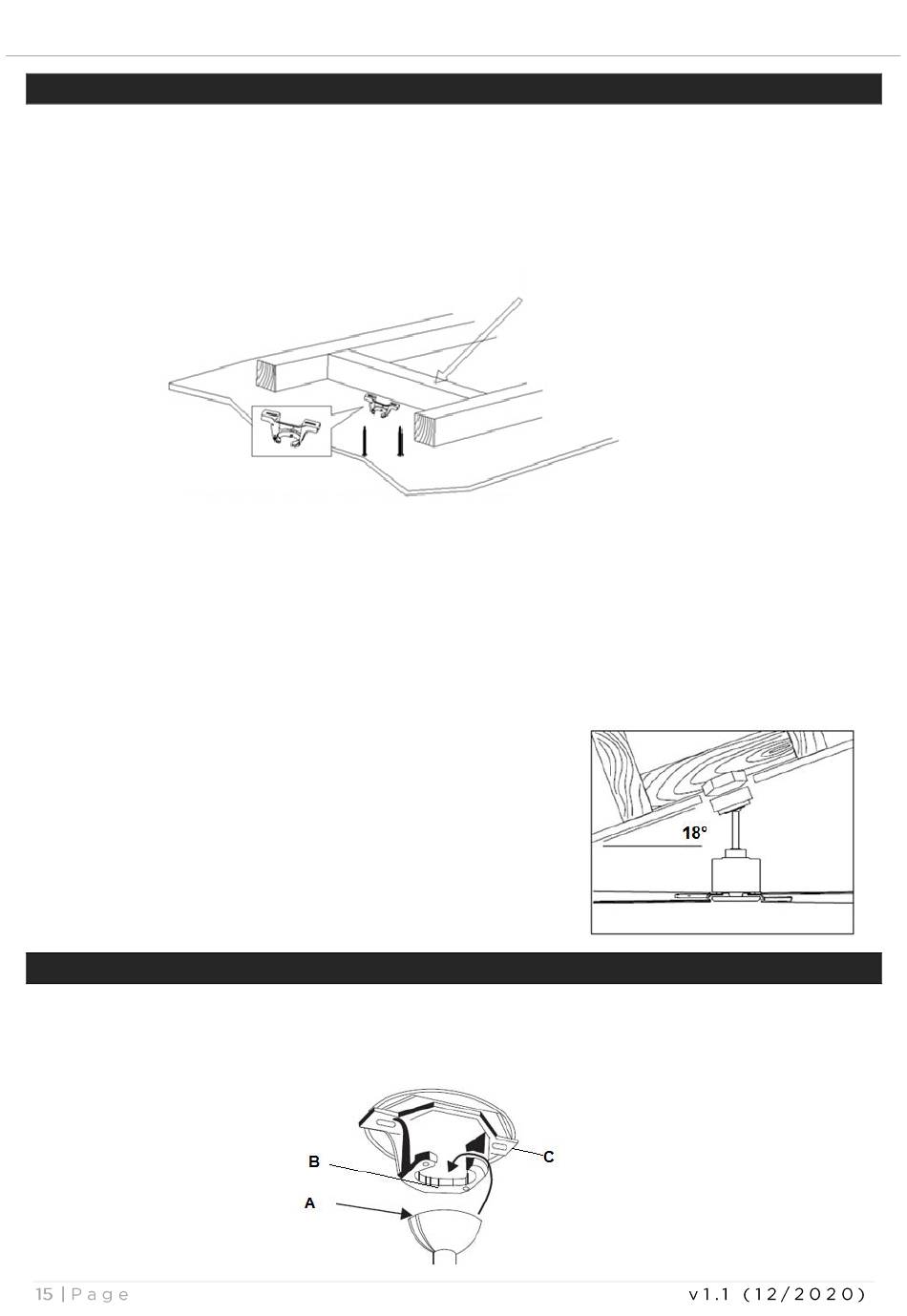

Fixieren Sie mithilfe der zwei mitgelieferten langen Schrauben die Halterung mit dem Baldachin an
einem Deckenbalken oder einem Deckenträger, der mindestens eine Last von 30 kg tragen kann.
Stellen Sie sicher, dass mindestens 30 mm der Schraube in die Halterung eingeschraubt sind. (Abb.
2)
HINWEIS: DIESES BILD DIENT NUR ZUR ERKLÄRUNG UND
ZEIGT NICHT DIE TATSÄCHLICHE HALTERUNG.
HINWEIS: Die mitgelieferten Befestigungsschrauben sind nur für Holzkonstruktionen geeignet.
Für andere Konstruktionen als Holz MUSS der entsprechende Schraubentyp verwendet werden.
Stellen Sie sicher, dass die verwendeten Schrauben für die Montageflä che und die Umgebung
geeignet sind.
INSTALLATION AN EINER DACHSCHRÄGE (Abb. 3)
Dieses Ventilator-Aufhängungssystem unterstützt die Installation
des Ventilators an einer Schrä ge von maximal 18 Grad.
Setzen Sie den kompletten Ventilator in die Halterung ein. Die Sicherungsnut (A) der
Kugelaufhängung muss in den Anschlag (B) der Halterung (C) greifen, um ein Verdrehen des
Ventilators im Betrieb zu verhindern. (Abb. 4)

MONTAGE DER HALTERUNG

AUFHÄNGEN DES VENTILATORS
DECKENTRÄGER MUSS EINE
TRAGFÄHIGKEIT VON BIS ZU
30 KG AUFWEISEN.
Abb. 3
Abb. 2
Abb. 4
