Verwandte Anleitungen für Lescars PA-600
Inhaltszusammenfassung für Lescars PA-600

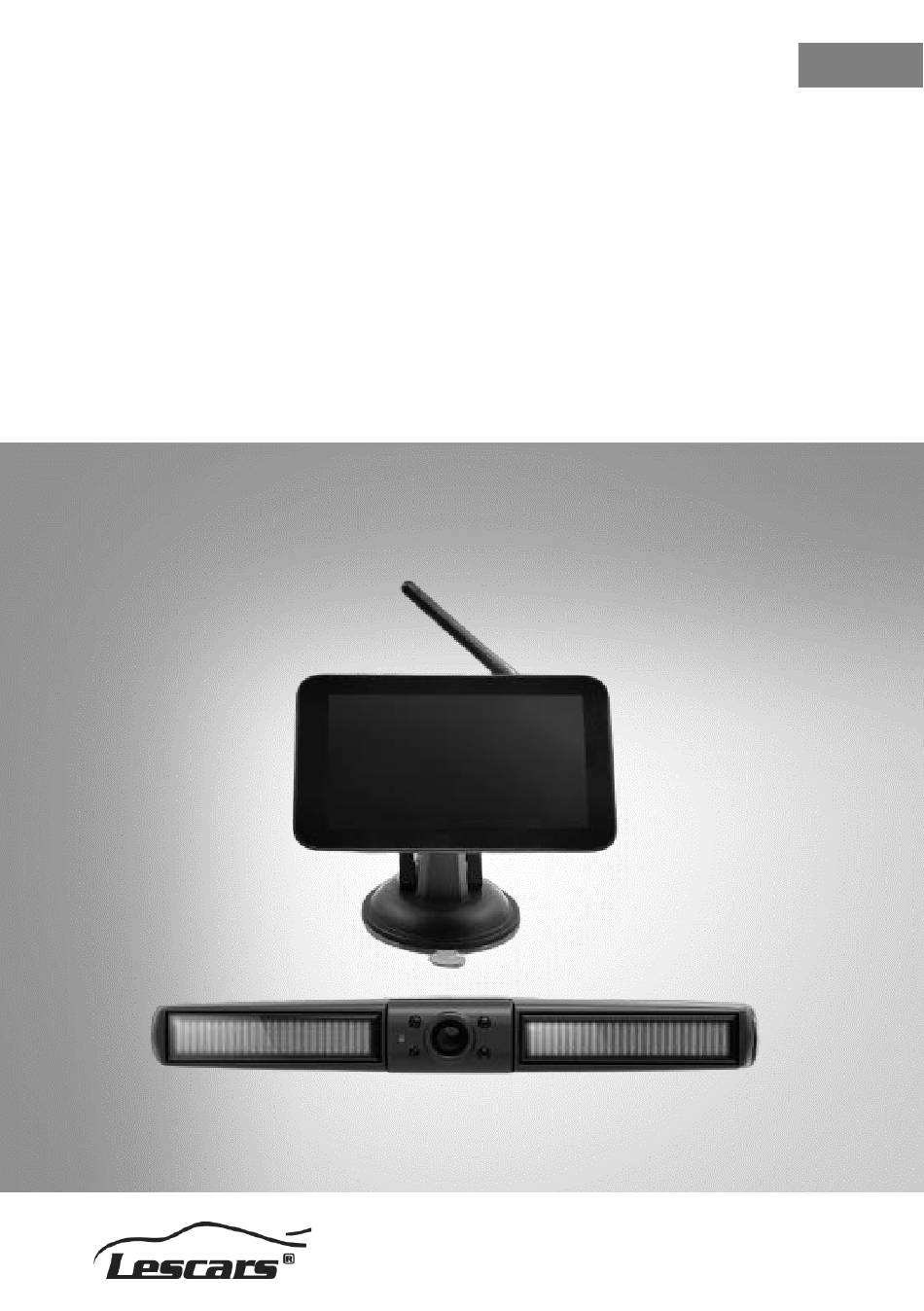

- Seite 1 Solar-Funk-Rückfahrkamera PA-600 mit Monitor und Einpark-Hilfslinien Bedienungsanleitung ZX-8231-675...
-
Seite 2: Inhaltsverzeichnis
Verwendung ........................11 1. Ein-/Ausschalten ......................11 2. Allgemeine Bedienung ....................11 3. Menü-Optionen ......................12 4. Hilfslinien ........................12 5. Kanalwahl ........................12 Technische Daten ......................13 Kamera ........................... 13 Monitor ..........................14 Kfz-Anschlusskabel ......................14 Lescars – www.lescars.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.lescars.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Lescars – www.lescars.de...
-
Seite 4: Ihre Neue Funk-Rückfahrkamera
Tipps, damit Sie Ihre neue Rückfahrkamera optimal einsetzen können. Lieferumfang • Rückfahrkamera • Monitor • Monitorhalterung mit Saugnapf • Monitoranschlusskabel mit Zigarettenanzünder-Stecker • USB-Ladekabel • Bedienungsanleitung Notwendiges Zubehör • USB-Netzteil (z.B. SD-2201) Optionales Zubehör • Zusätzliche Funk-Kamera (ZX-8238) Lescars – www.lescars.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wen- den Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Lescars – www.lescars.de... -
Seite 6: Hinweise Zum Integrierten Akku Und Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt ZX-8231-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-8231 ein. Lescars – www.lescars.de... -
Seite 7: Produktdetails
Produktdetails Ausrichtbare Antenne Ladeanschluss Display Fixierschrauben für Kameraneigung Kontroll-LED (Betrieb) IR-Nachtsicht-LEDs Saugnapf-Halterung Kamera-Objektiv Solar-Zellen Lescars – www.lescars.de... -
Seite 8: Monitor-Anzeige-Symbole
Bedienungs-Tasten Menü Hoch / Kanalwahl Hilfslinien einblenden / Zurück (Pfeiltaste nach oben) Runter Ein / Aus (Pfeiltaste nach unten) Monitor-Anzeige-Symbole Symbol Bedeutung Ausgewählter Kanal Funk-Signalstärke Akku-Ladestand der Kamera Lescars – www.lescars.de... -
Seite 9: Inbetriebnahme
Rückseite der Kamera-Einheit auf die Position "ON". Der Schalter befindet sich unter einer Gummischutzhülle. 3. Das Kamerabild wird automatisch auf dem Monitor angezeigt. 4. Nach dem Ablauf der eingestellten Laufzeit erlischt der Monitor. Um das Kamerabild erneut anzuzeigen, dürcken Sie eine beliebige Taste am Monitor. Lescars – www.lescars.de... -
Seite 10: Installation Der Rückfahrkamera
Sicht auf die Straße bei der Fahrt nicht beeinträchtigt. 3. Drücken Sie die Monitor-Saugnapfhalterung an die gewünschte Fläche an. 4. Drücken Sie den Hebel an der Saugnapfhalterung in Richtung des Saugnapfes, um die Halterung per Unterdruck an der Fläche zu befestigen. Lescars – www.lescars.de... -
Seite 11: Kamera Ausrichten
• Drücken Sie die OK-Taste, um einen ausgewählten Menüpunkt aufzurufen bzw. die Auswahl zu bestätigen. • Drücken Sie die Hilfslinien/Zurück-Taste, um das entsprechende Auswahl-Menü zu verlassen. • Falls mehrere Kameras verbunden sind, wählen Sie jeweils aus, für welche Kamera (CH1 bzw. CH2) die Einstellung gelten soll. Lescars – www.lescars.de... -
Seite 12: Menü-Optionen
• Drücken Sie die Hoch-Taste, um jeweils zur nächsten Anzeige zu wechseln: • CH1: Bild-Anzeige von Kamera 1 • CH2: Bild-Anzeige von Kamera 2 • CH1 & CH2: Anzeige beider Kamera-Bilder auf geteiltem Bildschirm. • Durch erneutes Drücken der Hoch-Taste gelangen Sie wieder zu CH1 zurück. Lescars – www.lescars.de... -
Seite 13: Technische Daten
Max. 150 m (bei freier Sicht) Schutzklasse Schutz durch Kleinspannung Schutz gegen Strahlwasser aus Schutzart IP65 beliebigem Winkel Umgebungstemperatur -10 °C bis +50 °C Lagertemperatur -20 °C bis +60 °C E-Nummer Maße 25,7 x 3,1 x 4 cm Lescars – www.lescars.de... -
Seite 14: Monitor
-10 °C bis +50 °C Lagertemperatur -20 °C bis +60 °C Schutzklasse Schutz durch Kleinspannung Polarität Maße 13,9 x 8 x 2,7 cm Gewicht 137 g Kfz-Anschlusskabel Input 12 V DC Output 12 V DC Schutzklasse Schutz durch Kleinspannung Polarität Lescars – www.lescars.de... - Seite 15 Notizen Lescars – www.lescars.de...
- Seite 16 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 05.08.2022 – AS//TK...
- Seite 17 PA-600 Caméra de recul solaire sans fil Full HD avec moniteur Mode d'emploi ZX-8231-675...
- Seite 18 2. Fonctionnement général ..................... 11 3. Options de menu ......................12 4. Lignes d'aide au stationnement ................... 12 5. Choix du canal ......................12 Caractéristiques techniques ................... 13 Caméra ........................... 13 Moniteur .......................... 13 Câble allume-cigare ......................14 Lescars – www.lescars.fr...
- Seite 19 Lescars – www.lescars.fr...
-
Seite 20: Votre Nouvelle Caméra De Recul
• Support pour écran avec ventouse • Câble d'alimentation pour moniteur avec connecteur allume-cigare • Câble de chargement USB • Mode d'emploi Accessoires requis : • Adaptateur secteur USB Accessoires en option, disponibles séparément sur www.pearl.fr : • ZX8238 : caméra supplémentaire Lescars – www.lescars.fr... -
Seite 21: Consignes Préalables
• L'écran est conçu pour un usage en intérieur uniquement. • N'exposez l'appareil ni à l'humidité ni à une chaleur extrême. • Ne plongez l'appareil ni dans l'eau ni dans un autre liquide. Lescars – www.lescars.fr... -
Seite 22: Consignes Importantes Pour Le Traitement Des Déchets
à environ 30 % de sa capacité. • Ne les stockez pas dans un endroit exposé aux rayons directs du soleil. La température idéale du lieu de stockage est comprise entre 10 et 20 °C. Lescars – www.lescars.fr... -
Seite 23: Déclaration De Conformité
à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Lescars – www.lescars.fr... -
Seite 24: Description Du Produit
Description du produit Antenne orientable Port de chargement Écran Vis de fixation pour inclinaison caméra Voyant LED de contrôle LED IR de vision nocturne (fonctionnement) Support de fixation avec ventouse Objectif de l'appareil photo Cellule solaire Lescars – www.lescars.fr... -
Seite 25: Symbole D'affichage Du Moniteur
USB sur le port d'alimentation de la caméra. NOTE : En temps normal, la caméra recharge par le biais du module solaire. Toutefois, si le véhicule est garé pendant une longue période ou s'il est garé à l'ombre (dans Lescars – www.lescars.fr... -
Seite 26: Tester La Caméra De Recul
5. Remontez le support de plaque d'immatriculation sur le véhicule à l'aide des vis d'origine et serrez les vis. ATTENTION ! Installez la caméra sur votre plaque d'immatriculation en faisant attention à ne pas masquer votre plaque. La plaque d'immatriculation doit être parfaitement visible. Lescars – www.lescars.fr... -
Seite 27: Installer Le Moniteur
• Lorsque le moniteur est en veille, appuyez sur n'importe quel bouton pour afficher l'image de la caméra. Appuyez sur le bouton d'alimentation pour éteindre manuellement le moniteur. 2. Fonctionnement général • Appuyez sur le bouton Menu pour accéder au menu du moniteur. Lescars – www.lescars.fr... -
Seite 28: Options De Menu
• CH1 : Affichage des images de la caméra 1 • CH2 : Affichage des images de la caméra 2 • CH1 & CH2 : Affichage des deux caméras sur écran coupé • En appuyant à nouveau sur la touche Haut, vous revenez à CH1. Lescars – www.lescars.fr... -
Seite 29: Caractéristiques Techniques
Puissance d'émission 15,57 dBm Température ambiante -10 °C à 50 °C Température de stockage -20 °C à 60 °C Protection par basse tension Classe de protection Polarité Dimensions 13,9 x 8 x 2,7 cm Poids 137 g Lescars – www.lescars.fr... -
Seite 30: Câble Allume-Cigare
Câble allume-cigare Entrée 12 V DC Sortie 12 V DC Protection par basse tension Classe de protection Polarité Lescars – www.lescars.fr... - Seite 31 Lescars – www.lescars.fr...
- Seite 32 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 05.08.2022 – AS//TK...
