GEFAHR
1
1
83310701 1/2017-12 Ber

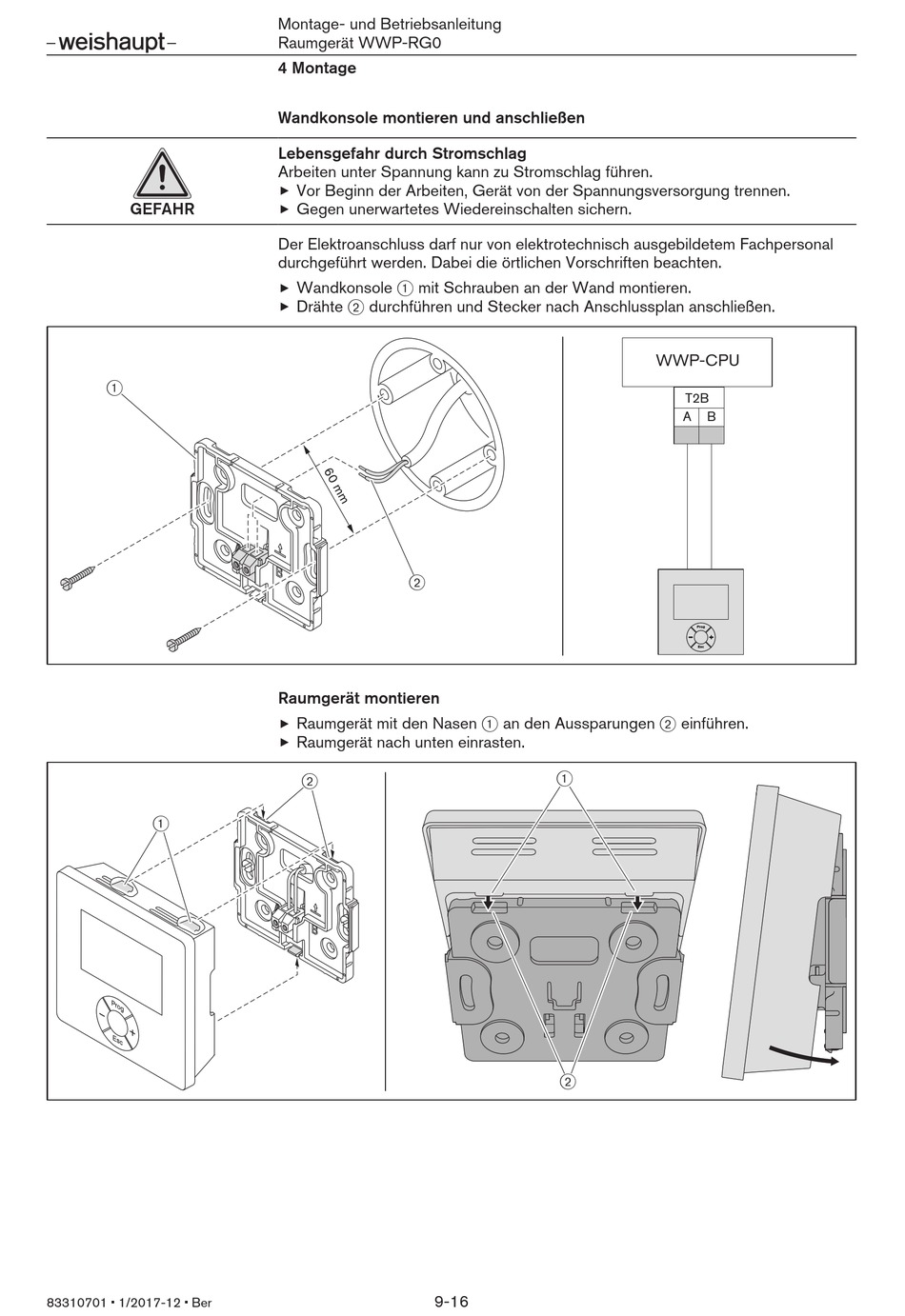

Montage- und Betriebsanleitung
Raumgerät WWP-RG0
4 Montage
Wandkonsole montieren und anschließen
Lebensgefahr durch Stromschlag
Arbeiten unter Spannung kann zu Stromschlag führen.
Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen.
Gegen unerwartetes Wiedereinschalten sichern.
Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal
durchgeführt werden. Dabei die örtlichen Vorschriften beachten.
Wandkonsole 1 mit Schrauben an der Wand montieren.
Drähte 2 durchführen und Stecker nach Anschlussplan anschließen.
2
Raumgerät montieren
Raumgerät mit den Nasen 1 an den Aussparungen 2 einführen.
Raumgerät nach unten einrasten.
2
9-16
WWP-CPU
T2B
A
B
Prog
Esc
1
2
