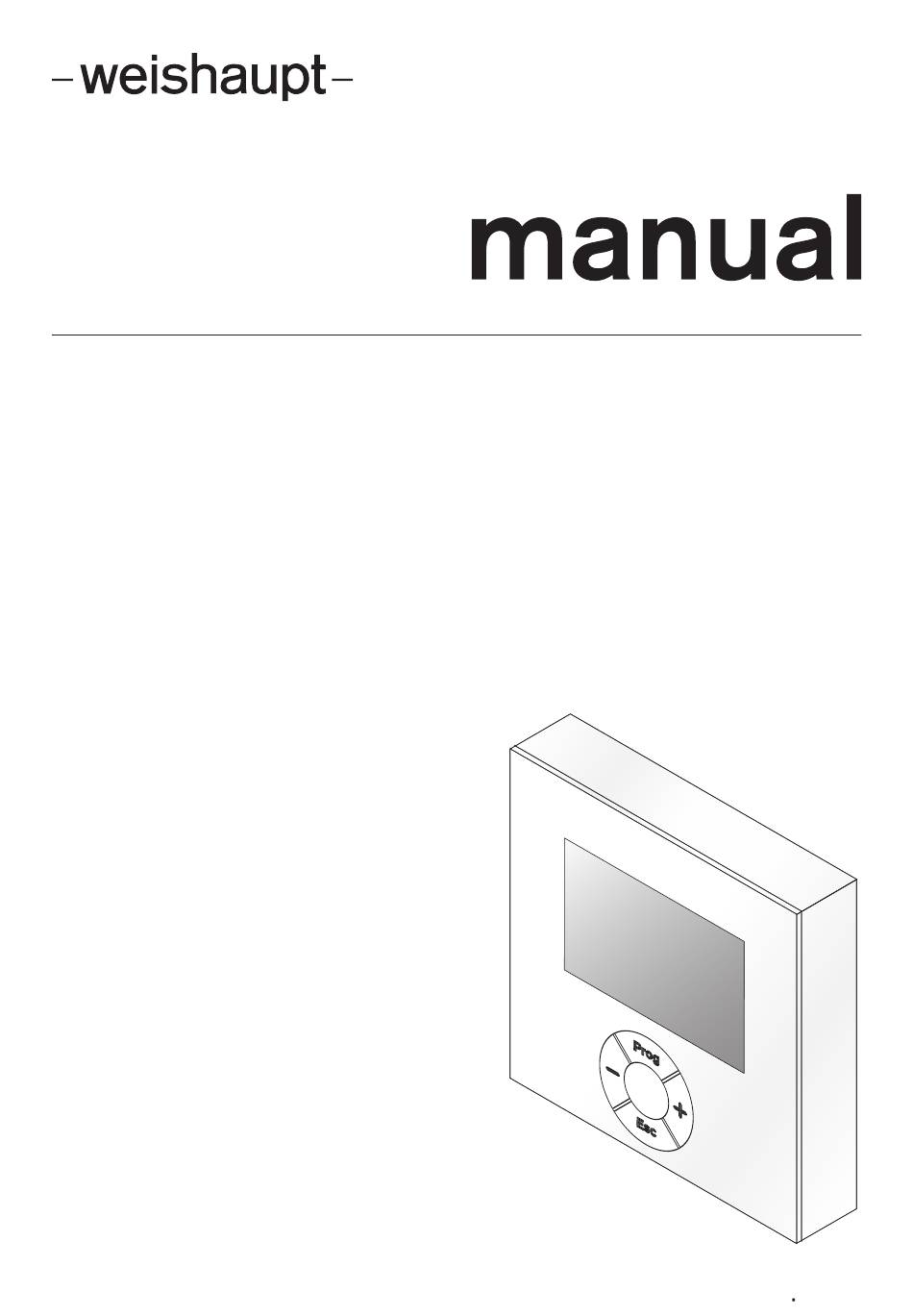

- Seite 1 Montage- und Betriebsanleitung Raumgerät WWP-RG0 83310701 1/2017-12...
-
Seite 2: Eu-Konformitätserklärung
Produktbezeichnung Raumgerät WWP-RG0 Hersteller Max Weishaupt GmbH Anschrift Max-Weishaupt-Straße 14, DE-88475 Schwendi Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union: 2014/30/EU 2014/35/EU angewandte Normen:... -
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung Raumgerät WWP-RG0 Benutzerhinweise ...................... 4 1.1 Zielgruppe ........................ 4 1.2 Symbole ......................... 4 1.3 Gewährleistung und Haftung .................. 5 Sicherheit .......................... 6 2.1 Bestimmungsgemäße Verwendung ................. 6 2.2 Sicherheitsmaßnahmen .................... 6 2.3 Entsorgung ........................ 6 Produktbeschreibung .................... -
Seite 4: Benutzerhinweise
Montage- und Betriebsanleitung Raumgerät WWP-RG0 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Hydraulikeinheit. -
Seite 5: Gewährleistung Und Haftung
Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden. 5-16... -
Seite 6: Sicherheit
2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Raumgerät ist in Verbindung mit der Weishaupt Wärmepumpe WWP LS ge- eignet für die Raumführung von einem Heizkreis. Es können bis zu zwei Raumgeräte eingesetzt werden. Jedes dieser zwei Raumge- räte kann einem Heizkreis zugeordnet werden. -
Seite 7: Produktbeschreibung
Montage- und Betriebsanleitung Raumgerät WWP-RG0 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WWP-RG0 Baureihe: Weishaupt Wärmepumpe Typ: Raumgerät 3.2 Technische Daten 3.2.1 Elektrische Daten Spannungsversorgung über Bus-Leitung (T2B) Leistungsaufnahme max 0,2 W Schutzart IP 20 3.2.2 Umgebungsbedingungen Temperatur im Betrieb 0 ... +50 °C Temperatur bei Transport/Lagerung 0 ... -
Seite 8: Montage
Montage- und Betriebsanleitung Raumgerät WWP-RG0 4 Montage 4 Montage Raumgerät von der Wandkonsole entfernen Schraubendreher 3,5 mm ist erforderlich. Schraubendreher an der Aussparung 1 ansetzen und Riegel 2 eindrücken. Wandkonsole ist entriegelt. Mit Schraubendreher Raumgerät von der Wandkonsole entfernen. 8-16 83310701 1/2017-12 Ber... - Seite 9 Montage- und Betriebsanleitung Raumgerät WWP-RG0 4 Montage Wandkonsole montieren und anschließen Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.
- Seite 10 Montage- und Betriebsanleitung Raumgerät WWP-RG0 4 Montage Schutzfolie abziehen Schutzfolie abziehen. 10-16 83310701 1/2017-12 Ber...
-
Seite 11: Bedienung
Montage- und Betriebsanleitung Raumgerät WWP-RG0 5 Bedienung 5 Bedienung 5.1 Anzeige- und Bedieneinheit Prog [Prog] Einstieg in Wertänderung; speichern der Wertänderung Wert ändern [Esc] zurückspringen oder abbrechen [–] Wert ändern 11-16 83310701 1/2017-12 Ber... -
Seite 12: Anzeige
5 Raumsolltemperatur wurde am Raumgerät geändert 6 Raumsolltemperatur 7 Aktuelle Raumtemperatur 8 Raumtemperatur 9 Sommerbetrieb aktiv (kein Heizbetrieb) 0 Heizbetrieb aktiv q Fehler Fehler Bei einem Fehler an der Anlage, erscheint in der Anzeige Error. Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 12-16 83310701 1/2017-12 Ber... -
Seite 13: Raumsolltemperatur Einstellen
Montage- und Betriebsanleitung Raumgerät WWP-RG0 5 Bedienung 5.3 Raumsolltemperatur einstellen Die Raumsolltemperatur kann bei jeder Betriebsart gewechselt werden. Taste [Prog] drücken. Temperaturanzeige blinkt. Mit Taste [+] oder [–] Wert wählen. Taste [Prog] drücken. Raumsolltemperatur ist geändert. °C °C °C °C Nach einer Änderung bleibt die Raumsolltemperatur solange aktiv, bis das Gerät in... -
Seite 14: Inbetriebnahme
Montage- und Betriebsanleitung Raumgerät WWP-RG0 6 Inbetriebnahme 6 Inbetriebnahme Montage- und Betriebsanleitung der Hydraulikeinheit beachten. Die Inbetriebnahme startet automatisch, sobald das Raumgerät montiert ist. Wenn das Raumgerät bereits einem Heizkreis zugeordnet wurde, erscheint die Standardanzeige. Ein zweiter Heizkreis kann nur gewählt werden, wenn ein Erweiterungsmodul (Zu- behör) installiert wurde. -
Seite 15: Stichwortverzeichnis
Montage- und Betriebsanleitung Raumgerät WWP-RG0 7 Stichwortverzeichnis 7 Stichwortverzeichnis Anzeige.................. 12 Umgebungsbedingungen ........... 7 Anzeige- und Bedieneinheit .......... 11 Aufstellraum................ 6 Wandkonsole.............. 8, 9 Bedieneinheit ............... 11 Bedienfeld ................ 11 Zeitprogramm .............. 13 Display ................... 12 Einrasten ................. 9 Elektrische Daten.............. 7 Elektroanschluss .............. 9 Entsorgung ................ 6 Fehler .................. 12... - Seite 16 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
