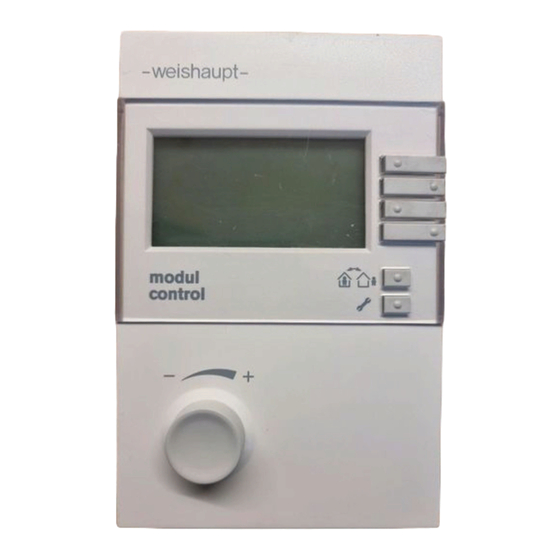

- Seite 1 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 83251201 • 2/2009-09...
-
Seite 2: Inhaltsverzeichnis
Regelung mit 2 separaten Heizkreisen in einem Raum ......9 3.2.4 Warmwasserbereitung über WCM-EM ............10 3.2.5 Steuerung über Leitstelle ................11 3.2.6 Unabhängige Regelung mit WCM-FS und WCM-EM ......12 Technische Daten ..................... 13 3.3.1 Elektrische Daten ..................... 13 3.3.2 Zulassungsdaten ....................13 3.3.3... - Seite 3 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 Fachmann-Ebene ....................29 6.5.1 Menüstruktur Fachmann-Ebene ..............31 6.5.2 Sprache einstellen .................... 36 6.5.3 Konfiguration der Wärmeerzeuger WTC ............ 37 6.5.4 Konfiguration WCM-EM ................. 38 6.5.5 Heizkreistyp#1 ... 8 einstellen ................ 39 6.5.6...
- Seite 4 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 Inbetriebnahmeschritte ..................79 7.2.1 Sprache einstellen .................... 79 7.2.2 Adresse an der WCM-FS einstellen ............79 7.2.3 Datum, Uhrzeit und Sommerzeitumschaltung einstellen ......80 7.2.4 Anlagenparameter einstellen ................81 Fehlersuche ..........................82 Fehlercode ......................
-
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss ständig Originalbetriebsanleitung am Einsatzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. -
Seite 6: Sicherheit
Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Die Fernbedienstation WCM-FS ist geeignet für die Regelung einer Heizungsanlage. 2.2 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend beseitigt werden. 2.3 Elektrischer Anschluss Bei allen Arbeiten an spannungsführenden Teilen: ▪... -
Seite 7: Produktbeschreibung
HK#1 geregelt. Die Warmwasserbereitung erfolgt immer mit Vorrang gegenüber dem Heizbetrieb. Am WTC muss Parameter 13 (MFA) bzw. Parameter 14 (VA) auf Para- meterwert 7 eingestellt werden. Im nachfolgenden Anlagenbeispiel ist die WCM-FS Uhrzeitmaster und regelt: ▪ Heizkreis #1, ▪... -
Seite 8: Regelung Mehrerer Heizkreise
3 Produktbeschreibung 3.2.2 Regelung mehrerer Heizkreise Bis zu 7 zusätzliche Heizkreise werden über separate Erweiterungsmodule geregelt. Im nachfolgenden Anlagenbeispiel regelt die WCM-FS den zugeordneten Heizkreis. Nur die WCM-FS mit Adresse EM-HK#2 ist Uhrzeitmaster und regelt: ▪ Warmwasser-Ladung, ▪ Zirkulationspumpe optional. -
Seite 9: Regelung Mit 2 Separaten Heizkreisen In Einem Raum
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 3 Produktbeschreibung 3.2.3 Regelung mit 2 separaten Heizkreisen in einem Raum Ein Raum mit 2 Heizkreisen wird über Adresse WTC-HK#1+EM-HK#2 geregelt. Nur der Pumpenheizkreis kann raumgeführt sein. Der Heizkreis mit dem niedrigen Temperaturniveau z.B. -
Seite 10: Warmwasserbereitung Über Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 3 Produktbeschreibung 3.2.4 Warmwasserbereitung über WCM-EM Es können mehrere voneinander unabhängige Warmwasser-Ladekreise geregelt werden. FS#7 FS#L WTC 45/60-A B6.2 EM#2 EM#7 FS#8 M4.7 M4.2 EM#8 M7.8 B1.8 M3.8 WAS/WAT FS#L Fernbedienstation WCM-FS Funktion Leitstelle... -
Seite 11: Steuerung Über Leitstelle
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 3 Produktbeschreibung 3.2.5 Steuerung über Leitstelle Die Leitstelle zentralisiert die Steuerung der Zirkulations- und Warmwasser-Lade- pumpe, die Synchronisation der Systemzeit und die Betriebsarteinstellung (s. Kap. 6.5.39). Raumfühler und An- und Abwesenheitstaste sind bei Leitstelle ohne Funktion. -
Seite 12: Unabhängige Regelung Mit Wcm-Fs Und Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 3 Produktbeschreibung 3.2.6 Unabhängige Regelung mit WCM-FS und WCM-EM Systemaußenfühler wird am EM#2 angeschlossen. Der Außentemperaturwert wird über den eBUS an alle vorhandenen Fernbedienstationen bzw. Erweiterungsmodule übermittelt. Eine Zonenregelung mit lokal angeschlossenem Außenfühler ist weiterhin möglich. -
Seite 13: Technische Daten
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 3 Produktbeschreibung 3.3 Technische Daten 3.3.1 Elektrische Daten WCM-FS WCM-EM Netzspannung/Netzfrequenz – 230 V/50 Hz Leistungsaufnahme max. – 7 VA Vorsicherung max. – 10 A Gerätesicherung intern – 6,3 A Schutzart –... -
Seite 14: Montage
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 4 Montage 4 Montage 4.1 WCM-FS Der in der Fernbedienstation integrierte Raumfühler darf nicht beeinflusst werden durch: ▪ zusätzliche Temperaturregelung im selben Raum (Heizkörperthermostat), ▪ andere Wärmequellen (direkte Sonnenbestrahlung, Kamin usw.). - Seite 15 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 4 Montage WCM-FS im WTC montieren Zubehör Einbauset ist erforderlich ▶ Nach mitgelieferter Anleitung montieren. WCM-FS im WTC-GB montieren ▶ Klappe Kesselschaltfeld öffnen. ▶ Fernbedienstation einrasten. 15-87 83251201 • 2/2009-09 • Vo...
-
Seite 16: Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 4 Montage 4.2 WCM-EM ▶ Hutschiene mit geeignetem Befestigungsmaterial an der Wand montieren. ▶ Verriegelung 1 einschieben. ▶ Erweiterungsmodul auf Hutschiene einrasten. ▶ Leitungen anschließen (s. Kap. 5.2). ▶ Gehäusedeckel schließen. -
Seite 17: Elektroinstallation
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 5 Elektroinstallation 5 Elektroinstallation 5.1 WCM-FS Die WCM-FS darf nur an einen Heizkreis mit einem Erweiterungsmodul ab Version 267.17 angeschlossen werden. ▶ Leitung an eBUS-Klemme 1 und 2 anschließen. ▶ An Klemme 5 und 6 ggf. einen externen Raumfühler anschließen (Zubehör). -
Seite 18: Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 5 Elektroinstallation 5.2 WCM-EM Das WCM-EM 2.0 darf nicht an eine Fernbedienung WCM-FB angeschlossen wer- den. 5.2.1 Gehäusedeckel öffnen ▶ Lasche leicht eindrücken und Schraubendreher im Uhrzeigersinn drehen. ▶ Gehäusedeckel abnehmen. - Seite 19 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 5 Elektroinstallation Abgeschirmte Leitungen Außenfühler B1 und eBUS können über das Schirmblech angeschlossen werden. 19-87 83251201 • 2/2009-09 • Vo...
-
Seite 20: Wcm-Em Am Brennwertgerät Anschließen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 5 Elektroinstallation 5.2.3 WCM-EM am Brennwertgerät anschließen Es dürfen maximal 2 Erweiterungsmodule an Klemme 2 des Brennwertgerätes an- geschlossen werden. Mehrere Erweiterungsmodule Werden mehr als 2 Erweiterungsmodule benötigt: ▶ Brennwertgerät und Erweiterungsmodule über externen Hauptschalter anschlie- ßen. -
Seite 21: Elektroinstallation
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 5 Elektroinstallation 5.2.4 Anschlussplan WCM-EM als Heizkreisregler WCM-EM 2.0 230V MFA1 eBUS eBUS N PE – – 9 8 7 6 eBUS N PE N PE Netz 230V 1/N/PE 50Hz Stecker... -
Seite 22: Anschlussplan Wcm-Em Als Warmasser-Ladekreis
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 5 Elektroinstallation 5.2.5 Anschlussplan WCM-EM als Warmasser-Ladekreis WCM-EM 2.0 230V MFA1 eBUS eBUS N PE – – 9 8 7 6 eBUS N PE Netz 230V 1/N/PE 50Hz Stecker Farbe Anschluss Erläuterung... -
Seite 23: Bedienung
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6 Bedienung 6.1 Bedienfeld WCM-FS 1 Drehrad Navigieren durch Ebenen und Parameter, Werte verändern, Beleuchtung einschalten. 2 Funktionstasten 1 … 4 Funktionen aktivieren. 3 An- und Abwesenheitstaste Heizprogramm kurzfristig unterbrechen bzw. ver- längern,... -
Seite 24: Standardanzeige
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.2 Standardanzeige Werkseinstellung Anzeigen belegen Werkseinstellung (Standard). 20.Mai 07 19:20 Raumtemp 20.0°C Heizprogramm 1 1 eBUS-Adresse, Wochentag, Datum, Uhrzeit 2 Symbol Warmwasserbereitung 3 Information Zeitprogrammbalken (HK = Heizkreis, WW = Warmwasser-Ladekreis) 4 aktuelle Raumtemperatur ggf. -
Seite 25: Betriebsanzeigen Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.3 Betriebsanzeigen WCM-EM Anzeige WCM-EM Anzeigestatus Bedeutung Netz-LED EIN Netzspannung liegt an Netz-LED AUS Netzspannung liegt nicht an Netz-LED blinkt Netzspannung liegt an, Fehlerfall 50 % EIN, 50 % AUS (z.B. -
Seite 26: Benutzer-Ebene
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.4 Benutzer-Ebene Benutzer-Ebene aktivieren ▶ In der Standardanzeige Menütaste kurz drücken. ✓ Benutzer-Ebene wird angezeigt. Weitere Seiten anzeigen ▶ Drehrad drehen. ✓ Weitere Seiten im Menü werden angezeigt. Benutzer... - Seite 27 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Parameter auswählen und einstellen ▶ Parameter auswählen und entsprechende Funktionstaste drücken. ✓ Parameter wird angezeigt. ▶ Mit dem Drehrad Auswahl treffen und mit Funktionstaste OK Einstellung speichern. Warmwasser Ende Normal WW Soll 50.0°C...
-
Seite 28: Menüstruktur Benutzer-Ebene
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.4.1 Menüstruktur Benutzer-Ebene Entsprechend den Einstellungen in der Fachmann-Ebene werden Menüpunkte und Parameter ein- oder ausgeblendet. Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Fernbedienung Raumsensor-Korr 0.0K Kontrast Beleuchtung Einstellungen#1 Normal Raumtemp 21.5°C... -
Seite 29: Fachmann-Ebene
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5 Fachmann-Ebene Fachmann-Ebene aktivieren ▶ Menütaste 3 Sekunden gedrückt halten. ✓ Fachmann-Ebene wird angezeigt. Fachmann Ende Inbetriebnahme Erweiterungsmodul #1 Heizkreis #1 1 Seitenzahl 2 Fachmann-Ebene 3 Funktionstasten Menüauswahl Weitere Seiten anzeigen ▶... - Seite 30 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Parameter auswählen und einstellen ▶ Parameter auswählen und entsprechende Funktionstaste drücken. ✓ Parameter wird angezeigt. ▶ Mit dem Drehrad Auswahl treffen und mit Funktionstaste OK Einstellung speichern. Warmwasser Ende WW Maximal 60.0°C...
-
Seite 31: Menüstruktur Fachmann-Ebene
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.1 Menüstruktur Fachmann-Ebene Abhängig vom Anlagenumfang werden Parameter teilweise ausgeblendet Menüstruktur Adresse WTC-HK#1 , WTC-HK#1+EM-HK#2 und EM-HK#2 … 8 (s. Kap. 7.2.2) Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Sprache (s. Kap. 6.5.2) - Seite 32 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Heizkreis #2 Vorlauf Min 8.0°C (nur bei Adresseinstellung (s. Kap. 6.5.10) WTC-HK#1+EM-HK#2 ) Vorlauf Max 75.0°C (s. Kap. 6.5.11) WW Betrieb (s. Kap. 6.5.12) Vorrang Kess-MK Überh...
- Seite 33 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Außen (s. Kap. 6.5.38) – Systeminfo Außen EM (s. Kap. 6.5.38) – Raumtemp (s. Kap. 6.5.38) – Vorlauf#2 (s. Kap. 6.5.38) – Warmwasser (s. Kap. 6.5.38) –...
-
Seite 34: Systeminfo
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Menüstruktur Erweiterungsmodul in Betriebsart Warmwasser Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Inbetriebnahme Sprache (s. Kap. 6.5.2) Deutsch Konfig WTC … – (s. Kap. 6.5.3) Konfig EM# … (s. Kap. 6.5.4) –... - Seite 35 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Menüstruktur Adresse Leitstelle #L (s. Kap. 7.2.2) Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Inbetriebnahme Sprache (s. Kap. 6.5.2) Deutsch WW Maximal (s. Kap. 6.5.29) Warmwasser 60.0°C Legionellen Fkt Freitag (s.
-
Seite 36: Sprache Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.2 Sprache einstellen Sprachen Deutsch English Français Italiano Espanol Nederlands Dansk Svenska Norsk Slovenski Hrvatski Magyar Polski Рyсский ▶ Fachmann-Ebene aktivieren (s. Kap. 6.5). ▶ Funktionstaste Inbetriebnahme drücken. ✓... -
Seite 37: Konfiguration Der Wärmeerzeuger Wtc
Funktionstaste Konfig WTC-G …#1 ggf. Konfig WTC-O …#1 drücken. ✓ Parameter Konfig WTC-G …#1 ggf. Konfig WTC-O …#1 wird angezeigt. ▶ Prüfen, ob Konfiguration WCM-FS und WTC übereinstimmt (WTC Parameter 10 Heizungsfachmann-Ebene). ▶ Bei abweichender Konfiguration Funktionstaste Neu drücken. ✓... -
Seite 38: Konfiguration Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.4 Konfiguration WCM-EM Mit diesem Parameter werden die Konfigurationsinformationen vom WCM-EM zur WCM-FS übertragen. Gerät Konfig EM#2 Erweiterungsmodul #2 Heizkreis/Warmwasser HK-Pumpe Pumpenheizkreis kein separater Vorlauffühler angeschlossen Mischerheizkreis HK-Mischer separater Vorlauffühler B6 angeschlossen... -
Seite 39: Heizkreistyp#1
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.5 Heizkreistyp#1 ... 8 einstellen Für jeden Heizkreis muss ein Heizkreistyp eingestellt werden. Abhängig vom eingestellten Heizkreistyp werden automatisch: ▪ Wertebereiche eingeschränkt, ▪ Parameter mit Werkseinstellungen vorbelegt. Einstellbereich FBH-Erwärm Fußbodenerwärmung... - Seite 40 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung ▶ Fachmann-Ebene aktivieren (s. Kap. 6.5). ▶ Funktionstaste Inbetriebnahme drücken. ✓ Menü Inbetriebnahme wird angezeigt ▶ Funktionstaste HK-Typ#1 drücken. ✓ Parameter HK-Typ#1 wird angezeigt. ▶ Mit dem Drehrad Auswahl treffen und mit Funktionstaste OK speichern.
-
Seite 41: Regeltyp#1
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.6 Regeltyp#1 ... 8 einstellen Einstellung Regelung Aktiver Fühler Konst Vorl Konstante Heizkreisregelung der eingestellten Normal- und Absenk- – Vorlaufsollwerte. Raumfrostschutz und Optimierungsfunktion sind nicht aktiv. Die Heizkreispumpe ist im Dauerbetrieb, ausgenommen in der Betriebsart Standby. -
Seite 42: Funktion Variabler Eingang H1 Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.7 Funktion variabler Eingang H1 einstellen Einstellbereich Erweiterungsmodul Heizkreis Heizbetrieb wird unterdrückt. Standby Frostschutz ist weiterhin aktiv. Normalniveau Ständiger Heizbetrieb, Absenkphase wird unterdrückt. Ständiger Absenkbetrieb, Normalheizphase wird unter- Absenkniveau drückt. -
Seite 43: Ausgänge Heizkreis/Warmwasser Testen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.8 Ausgänge Heizkreis/Warmwasser testen Mit Parameter Ausgangstest können die am WCM-EM angeschlossenen Aktoren zu Testzwecken manuell geschaltet werden. Einstellbereich Erweiterungsmodul Heizkreis Pumpe Ein / Pumpe Aus Mischer Auf / Mischer Zu... -
Seite 44: Korrektur Außenfühler Am Wcm-Em Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.9 Korrektur Außenfühler am WCM-EM einstellen Der Parameter wird nur angezeigt, wenn am Anschluss B1 ein separater Außenfühler angeschlossen ist (Zonenregelung). Mit diesem Parameter können Fühlertoleranzen ausgeglichen werden. ▶... -
Seite 45: Maximale Vorlauftemperatur Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.11 Maximale Vorlauftemperatur einstellen Mit diesem Parameter wird die Wärmeanforderung auf die max. Vorlauftemperatur begrenzt. ▶ Fachmann-Ebene aktivieren (s. Kap. 6.5). ▶ Funktionstaste Heizkreis #2 drücken. ✓ Menü Heizkreis #2 wird angezeigt ▶... -
Seite 46: Priorität Warmwasser-Ladung Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.12 Priorität Warmwasser-Ladung einstellen Bei der Regelung mit einem Heizkreis hat die Warmwasser-Ladung immer Vorrang. Der Parameter ist in diesem Fall ausgeblendet. Einstellbereich Vorrang Warmwasser hat Vorrang. Heizkreis wird für die Dauer des Warmwasser-Betriebs gesperrt. -
Seite 47: Kessel-Mischerkreisüberhöhung Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.13 Kessel-Mischerkreisüberhöhung einstellen Nur bei Heizkreis mit Mischer (Vorlauffühler B6 am WCM-EM installiert). Mit diesem Parameter werden Leitungsverluste ausgeglichen. Eine zu hohe Misch- erkreiseinstellung wirkt sich zum Nachteil des Brennwertnutzens aus. -
Seite 48: Mischerparameter Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.14 Mischerparameter einstellen Nur bei Heizkreis mit Mischer (Vorlauffühler B6 am WCM-EM installiert). Mit diesem Parameter wird das WCM-EM an die Mischerlaufzeit angepasst. Einstellung Wirkung hoher Wert langsamer Mischer, lange Stellimpulse... -
Seite 49: Frostschutz Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.15 Frostschutz einstellen Der Parameter wird nur angezeigt, wenn am Anschluss B1 ein separater Außenfühler angeschlossen ist (Zonenregelung). Heizkreispumpe Ein aktuelle Außentemperatur < Parameter 346 - 5 K (HK #1) aktuelle Außentemperatur <... -
Seite 50: Minimale Pumpendrehzahl Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.16 Minimale Pumpendrehzahl einstellen Parameter wird nur bei angeschlossener PWM-Pumpe angezeigt. Ist die Durchströmung im unteren Modulationsbereich zu klein (Brennwertgerät tak- tet), muss die Drehzahl erhöht werden. ▶ Fachmann-Ebene aktivieren (s. Kap. 6.5). -
Seite 51: Drehzahlvariante Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.18 Drehzahlvariante einstellen Parameter wird nur bei angeschlossener PWM-Pumpe angezeigt. Einstellbereich Niveau Einstellung für Brennwertgeräte. Die Pumpe läuft im Normalbetrieb mit Maximaldrehzahl (Parameter 368 ) und im Absenkbetrieb mit Minimal- drehzahl (Parameter 367 ). -
Seite 52: Verzögerung Wtc Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.19 Verzögerung WTC einstellen Bei Anlagen mit hohen Wärmeerzeugerleistungen (WTC-GB) ohne hydraulische Weiche, kann der Kesselstart verzögert werden. Während der Verzögerungszeit öff- nen die Mischer und der Kessel wird vor Inbetriebsetzung durchströmt. -
Seite 53: Estrichprogramm Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.20 Estrichprogramm einstellen Schäden an der Bausubstanz Die Estrichfunktion am Pumpenheizkreis kann durch Wärmeanforderung weiterer Heizkreise oder Warmwasserbereitung überlagert werden. ▶ VORSICHT Ggf. weitere Heizkreise deaktivieren. Bei Adresseinstellung WTC-HK#1+EM-HK#2 ist die Estrichtrocknungsfunktion nur für den Mischer Heizkreis#2 durchführbar. - Seite 54 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung ▶ Fachmann-Ebene aktivieren (s. Kap. 6.5). ▶ Funktionstaste Heizkreis #2 drücken. ✓ Menü Heizkreis #2 wird angezeigt ▶ Funktionstaste Estrich #2 drücken. ✓ Menü Estrich #2 wird angezeigt. ▶...
- Seite 55 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Estrichtag einstellen Mit dieser Funktion können Estrichtage übersprungen bzw. wiederholt werden. Die Sollwertvorgabe der Estrichfunktion ist auf max. 55 °C begrenzt. Ist die max. Vor- lauftemperatur (Parameter 352 ) unter 55 °C eingestellt, wird auf den dort eingestell- ten Wert begrenzt.
-
Seite 56: Reduzierbetrieb Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.21 Reduzierbetrieb einstellen Ist der Parameter Regeltyp (s. Kap. 6.5.6) auf Konst Vorl eingestellt, wird dieser Parameter nicht angezeigt. Mit diesem Parameter wird das Regelverhalten im Absenkbetrieb festgelegt. Die Ein- stellung ist für die Betriebsarten Heizprogramm 1…... -
Seite 57: Frostgrenze Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.22 Frostgrenze einstellen Unterschreitet die Außentemperatur die eingestellte Frostgrenze, heizt die Anlage durchgehend mit Normalniveau. Abwesenheitsfunktion wird ignoriert. Die Frostgrenze wirkt nur bei Heizprogramm 1 … 3. Der Zeitbalken wird von der Frostgrenze nicht beeinflusst und somit nicht durchgehend angezeigt. -
Seite 58: Einschaltoptimierung Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.23 Einschaltoptimierung einstellen Parameter wird nur angezeigt, wenn in der Ebene Regeltyp#1 Raum- oder Witte- rungsführung aktiviert wurde (s. Kap. 6.5.6). Damit zu Beginn der Nutzungszeit (Heizprogramm) die Raumsolltemperatur erreicht wird, wird die Einschaltzeit vorverlegt. -
Seite 59: Gebäudebauweise Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.24 Gebäudebauweise einstellen Mit diesem Parameter wird die Regelung an die Beschaffenheit des Gebäudes an- gepasst. Einstellbereich leicht Gebäude mit leichter Bauweise oder geringer Isolie- rung. Gebäude mit massiver Bauweise oder guter Isolierung. -
Seite 60: Raumeinfluss-I Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.26 Raumeinfluss-I einstellen Je kleiner die eingestellte Zeit, umso mehr wirkt sich die Differenz zwischen Raumsoll- und Raumistwert auf die Vorlauftemperatur aus. Schwankt die Raumtemperatur um den Istwert ist der Raumeinfluss-I zu klein. -
Seite 61: Raumthermostat#1
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.27 Raumthermostat#1 ... 8 einstellen Parameter Raumthermostat#1 … 8 wird angezeigt, wenn Parameter 318 auf Raum gef oder Außen/Raum eingestellt wurde. Wird der Raumsollwert um die Schaltdifferenz überschritten, schaltet der Heizkreis... -
Seite 62: Adaption#1
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.28 Adaption#1 ... 8 einstellen Durch die Adaption wird die Steilheit automatisch an das Gebäude angepasst. Einstellbereich Adaption unwirksam. Adaption wirksam. Steilheit wird angepasst. Startbedingungen einer Adaption: ▪ Außentemperatur max. 8 °C, ▪... -
Seite 63: Maximale Warmwasser-Temperatur Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.29 Maximale Warmwasser-Temperatur einstellen Verbrühungsgefahr durch heißes Wasser Wassertemperatur über 60 °C kann bei Kontakt zu Verbrühung der Haut führen. WARNUNG Die eingestellte maximale Warmwasser-Temperatur ist der Grenzwert für die Legio- nellenschutzfunktion. -
Seite 64: Warmwasser-Überhöhung Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.31 Warmwasser-Überhöhung einstellen Eine Warmwasser-Ladung ist nur möglich, wenn die Kesseltemperatur höher als der Warmwasser-Sollwert ist. Die Kesseltemperatur (Vorlauf) für die Warmwasser-La- dung ergibt sich aus dem Warmwasser-Sollwert und der Warmwasser-Überhöhung. -
Seite 65: Maximale Warmwasser-Ladezeit Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.32 Maximale Warmwasser-Ladezeit einstellen Die Einstellung ist nur bei Warmwasser-Vorrang wirksam. Um ein Auskühlen der beheizten Räume bei niedrigen Außentemperaturen und großer Warmwasserentnahme zu verhindern, kann die Warmwasser-Ladung zeitlich be- grenzt werden. -
Seite 66: Legionellenschutzfunktion Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.33 Legionellenschutzfunktion einstellen Verbrühungsgefahr durch heißes Wasser Wassertemperatur über 60 °C kann bei Kontakt zu Verbrühung der Haut führen. WARNUNG Das Warmwasser wird am eingestellten Tag auf die eingestellte maximale Warm- wasser-Temperatur (Parameter 391 ) erhitzt, hierbei wird das Trinkwasser thermisch desinfiziert. -
Seite 67: Legionellen Zeitpunkt Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung ▶ Fachmann-Ebene aktivieren (s. Kap. 6.5). ▶ Funktionstaste Warmwasser drücken. ✓ Menü Warmwasser wird angezeigt ▶ Funktionstaste Legionellen Fkt drücken. ✓ Parameter Legionellen Fkt wird angezeigt. ▶ Mit dem Drehrad Auswahl treffen und mit Funktionstaste OK speichern. -
Seite 68: Zirkulation Bei Legionellenschutzfunktion Aktivieren
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.35 Zirkulation bei Legionellenschutzfunktion aktivieren Einstellbereich Zirkulation während des gesamten Desinfektionsvorgangs ak- tiv. Betrieb der Zirkulationspumpe am Ende der Legionellenschutz- funktion für die bei Parameter 398 eingestellte Zeit (s. Kap. 6.5.36). Bei langen Leitungswegen ist diese Einstel- lung ungeeignet. -
Seite 69: Rücklauftemperatur Zirkulation Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.37 Rücklauftemperatur Zirkulation einstellen Der Parameter wird nur angezeigt, wenn am WCM-EM Eingang B1 ein Anlegetem- peraturfühler NTC 5 kΩ angeschlossen ist. Die Zirkulationspumpe wird solange angesteuert bis die eingestellte Temperatur er- reicht ist. -
Seite 70: Systeminformationen Abfragen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.38 Systeminformationen abfragen Parameter Außen aktuell aktuelle Außentemperatur gedämpft Berechnungsgröße der Witterungsführung Witterungsführung mit Einfluss der Gebäudebauweise gemischt Raumtemperatur Raumtemp Vorlauf#2 Vorlauftemperatur Warmwasser-Temperatur Warmwasser Info HK#1 Information Heizkreis #1 (Status , Solltemperatur und... - Seite 71 Fehlermeldungen der eBUS-Teilnehmer werden nur angezeigt, wenn sie mindestens 15 Minuten andauern. Bis zu 10 Fehlermeldungen bzw. behobene Fehler werden mit Fehlerquelle, Fehlercode, Datum und Uhrzeit in der Fehlerhistorie der WCM-FS ge- speichert. Erlischt die Fehlermeldung wird dies wiederum mit Fehlercode 00 in der Fehlerhistorie gespeichert.
-
Seite 72: Zentrale Steuerung Über Leitstelle
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.5.39 Zentrale Steuerung über Leitstelle Im Menü Zugriff HK o. FS werden: ▪ Erweiterungsmodule ohne eigene Fernbedienstation bedient. Der Zeitbalken in der Standardanzeige zeigt nur das Warmwasser-Programm, ▪ alle Parameter des WCM-EM angezeigt (bei nicht aktiven Parametern erscheint --- als Parameterwert). - Seite 73 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung ▶ In der Ebene Benutzer#2 Funktionstaste Einstellungen drücken ✓ Menü Einstellungen#2 wird angezeigt. ▶ Funktionstaste Betriebsart HK#2 drücken ✓ Parameter Betriebsart HK#2 wird angezeigt. ▶ Mit dem Drehrad Leitstelle einstellen und mit OK speichern.
- Seite 74 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Menüstruktur Erweiterungsmodul Heizkreis ( Zugriff HK o. FS ) Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Inbetriebnahme Konfig EM#… Deutsch HK-Typ#… … 8 Universal Regeltyp#… Außen gef Erweiterungsmodul#… H1-Fkt HK...
- Seite 75 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung Menüstruktur Erweiterungsmodul Warmwasser ( Zugriff HK o. FS ) Menüpunkt Parameter Bezeichnung Werkseinstel- Eingestellt lung Inbetriebnahme Sprache Deutsch – Konfig EM#… Erweiterungsmodul#… H1-Fkt WW Standby Ausgangstest WW WW-Pumpe Zirk-Pumpe...
-
Seite 76: Reset Wcm-Em
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.6 Reset WCM-EM Mit Reset wird das WCM-EM in den Auslieferungszustand zurückgesetzt. Ein Reset ist erforderlich, wenn sich die Funktion Heizkreis bzw. Warmwasser-Ladekreis des WCM-EM ändert. ▶ Adressschalter am WCM-EM auf A stellen (s. Kap. 7.1.1). -
Seite 77: Reset Wcm-Fs
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 6 Bedienung 6.9 Reset WCM-FS Beim Reset der Fernbedienstation werden alle bisherigen Einstellungen gelöscht. ▶ Fernbedienstation aus der Halterung nehmen. ▶ Mit gedrückter Menütaste wieder einrasten. ✓ Softwareversion und EEPROM erscheint kurz. -
Seite 78: Inbetriebnahme
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 7 Inbetriebnahme 7 Inbetriebnahme Das Menü Inbetriebnahme erscheint automatisch: ▪ nach der Erstinbetriebnahme, ▪ nach jedem Reset. 7.1 Voraussetzungen Die Inbetriebnahme darf nur von qualifiziertem Fachpersonal durchgeführt werden. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit des Geräts. -
Seite 79: Inbetriebnahmeschritte
Heizkreis WCM-EM#2 … WCM-EM#8 Regelvariante: Wohnraum beheizt mit dem direkten WTC-HK#1+ Pumpenheizkreis WTC #1 und dem Heizkreis EM#2. EM-HK#2 Die Adresse der WCM-FS muss mit der Adresse des zugeordneten WCM-EM übereinstimmen (s. Kap. 7.1.1). ▶ Mit dem Drehrad Adresse einstellen ▶... -
Seite 80: Datum, Uhrzeit Und Sommerzeitumschaltung Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 7 Inbetriebnahme Konfiguration Die Softwareversion wird kurz angezeigt, dann wird die Fernbedienstation neu kon- figuriert. -weishaupt- WCM-FS 196... 20.Mai 07 19:20 Systemstart bitte warten 7.2.3 Datum, Uhrzeit und Sommerzeitumschaltung einstellen Nur bei Adresse WTC-HK#1 , WTC-HK#1+EM-HK#2 und EM-HK#2 einstellbar. -
Seite 81: Anlagenparameter Einstellen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 7 Inbetriebnahme 7.2.4 Anlagenparameter einstellen Konfiguration prüfen ▶ Konfiguration WTC prüfen (s. Kap. 6.5.3). ▶ Konfiguration WCM-EM prüfen (s. Kap. 6.5.4). Heizkreistyp einstellen ▶ Jeder Adresse muss ein Heizkreistyp zugeordnet werden (s. Kap. 6.5.5). -
Seite 82: Fehlersuche
Fehler ist in der entsprechenden Montage- und Betriebsanleitung nachzu- lesen. Die WCM-FS zeigt nur Fehler die mindestens 15 Minuten andauern. Fehler bzw. be- hobene Fehler werden mit Fehlerquelle, Fehlercode, Datum und Uhrzeit in der Fehlerhistorie gespeichert. Behobene Fehler werden mit Fehlercode 00 angezeigt. - Seite 83 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 8 Fehlersuche Systemfehler ▶ Systemfehler beheben. ▶ Anlage aus- und wieder einschalten. ✓ Anlage wird neu konfiguriert. Fehlercode Ursache Fehlerquelle Beseitigung ▶ Buskennung belegt, 2 gleiche – Andere eBUS-Adresse an WCM-FS WCM-EM und WCM-FS einstellen.
-
Seite 84: Technische Unterlagen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 9 Technische Unterlagen 9 Technische Unterlagen 9.1 Fühlerkennwerte NTC 600 Ω NTC 5 kΩ NTC 12 kΩ Außenfühler Anlegefühler Warmwasser-Fühler (QAC 31) Zirkulationsleitung Vorlauffühler Ω Ω Ω °C °C °C 48180... -
Seite 85: Notizen
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 10 Notizen 10 Notizen 85-87 83251201 • 2/2009-09 • Vo... -
Seite 86: Stichwortverzeichnis
Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 11 Stichwortverzeichnis Absenkbetrieb ............24, 42, 56 Inbetriebnahme ..............78 Adaption ................62 Installationsänderung ............76 Adresse ..............72, 78, 79 An- und Abwesenheitstaste ........11, 23 Anlagenbeispiel ..........7, 8, 9, 10, 11 Kessel-Mischerkreisüberhöhung ........47... - Seite 87 Montage- und Betriebsanleitung Fernbedienstation WCM-FS und Erweiterungsmodul WCM-EM 2.0 11 Stichwortverzeichnis Sommerzeit ................80 Sonne ..................24 Sonnenschirm ..............24 Spannungsversorgung ............13 Sprache ................. 36, 79 Standardanzeige ..............24 Standby ................. 24, 42 Steilheit .................62 Symbol Betriebsart .............24 Systeminformation ..............70 Temperatur ................13 Transport ................13 Typenschlüssel ..............
