III.2.b INSTALLATION DER ABSAUGANLAGE

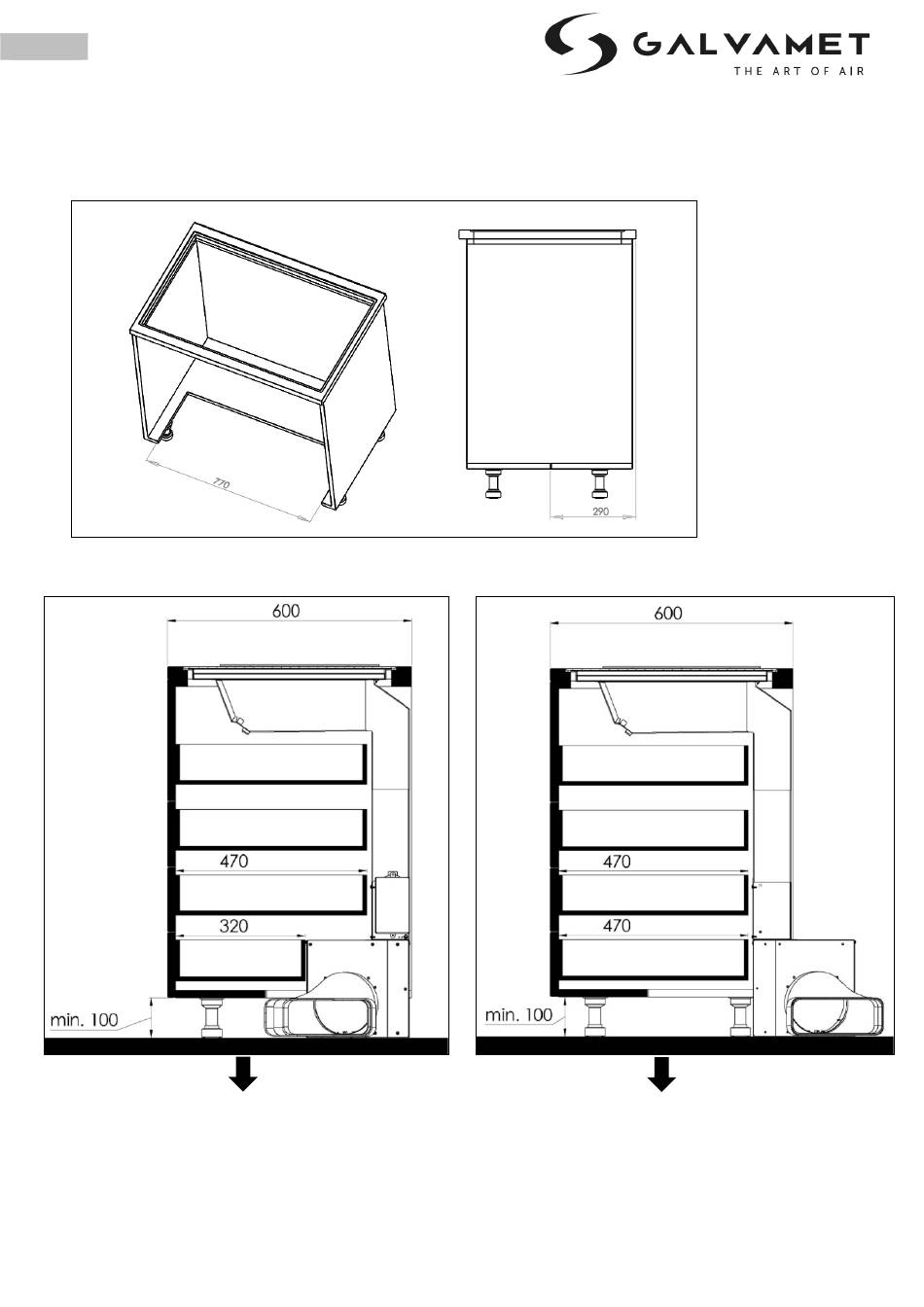

Im Schrankboden muss wie in Abb. 3.2.b.1 dargestellt eine Öffnung hergestellt werden; wenn der
für den Dunstabzug verfügbare Raum kleiner als 560 mm ist, muss die Rückwand entfernt werden.
Abb. 3.2.b.1
Der Einsatz dieser Absauganlage impliziert eine maximal mögliche Länge der Schubladen, die
eventuell unter dem Kochfeld eingesetzt werden können (Abb. 3.2.b.2-A; Abb. 3.2.b.2-B):
Abb. 3.2.b.2-A
Tiefe obere Schubladen ca. 470mm
Tiefe der letzten Schublade ca. 320mm
Die Tiefen der Schubladen sind Richtwerte und basiert auf einem Schrankunterbau mit Standardmaßen.
Schubladentiefe ca. 470mm
