2
1

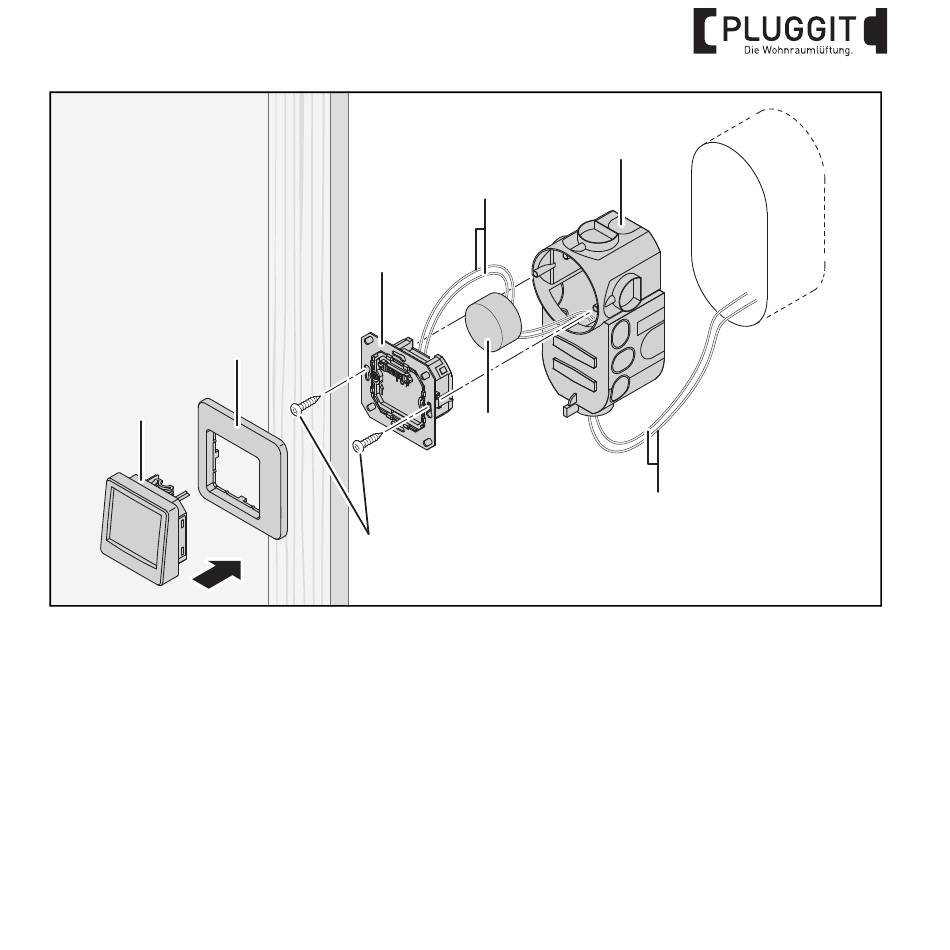

1.
Anschlusskabel der Lüfter und
das Netzkabel aus dem Wand-
ausbruch in die Unterputz-
dose (6) führen.
2.
Unterputzdose (6) in den Wand-
ausbruch einsetzen.
3.
Nacheinander das Netzkabel an
das Unterputz-Netzteil (5), das
42 V
3
5
8
Anschlusskabel der Lüfter an
den Unterputzrahmen (3) (+42 V,
Bus A, Bus B, GND) und das
Unterputz-Netzteil (5) an den
Unterputzrahmen (3) (+42 V,
GND) anschließen. Anschluss
und Verkabelung siehe Seite 14.
BIA Touch Steuerung ICV170C-T
6
230 V
M+P-26A-2356
11
