Inhaltszusammenfassung für Asus VP227HE-Serie

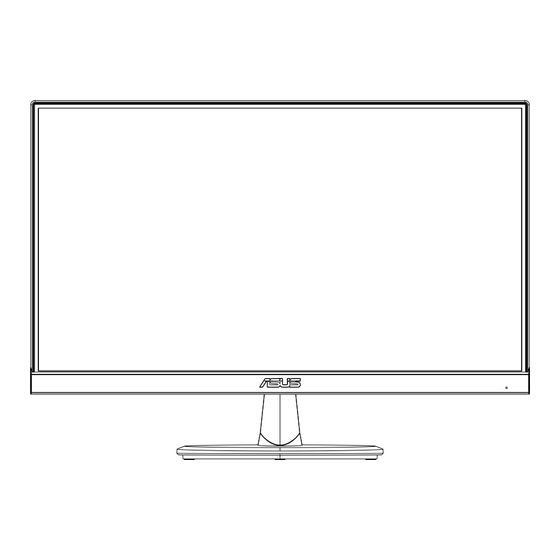

- Seite 1 VP227HE-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... -
Seite 3: Tco-Zertifiziert
TCO-zertifiziert A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. -
Seite 4: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen des Herstellers installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. Canadian Department of Communications – Hinweise Dieses Digitalgerät hält die Klasse-B-Grenzwerte hinsichtlich Funkemissionen von Digitalgeräten gemäß Radio Interference Regulations des Canadian Department of Communications ein. -
Seite 5: Konformitätserklärung
Konformitätserklärung Dieses Gerät stimmt mit den Anforderungen der Richtlinie des Rates zur Annäherung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf EMV-Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), ErP-Richtlinie (2009/125/EC) und RoHS-Richtlinie (2011/65/EU) überein. Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte übereinstimmend befunden. Diese harmonisierten Standards wurden im Amtsblatt der Europäischen Union veröffentlicht. Erklärung zum WEEE-Symbol Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht mit Ihrem Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Die separate Sammlung und das Recycling Ihres Altgerätes zum Zeitpunkt der Entsorgung tragen zur Schonung natürlicher Ressourcen und zur Gewährleistung eines die menschliche Gesundheit und Umwelt nicht gefährdenden Recyclings bei. Weitere Informationen über Sammelstellen für das Recycling Ihres Altgerätes erhalten Sie bei den lokalen Behörden, dem für Sie zuständigen Entsorgungsunternehmen oder dem Laden, in dem das Gerät gekauft wurde. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. •... - Seite 7 WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. Bitte bestätigen Sie, dass das Verteilersystem in der Gebäudeinstallation über einen Trennschalter mit 120/240 V, 20 A (Maximum) verfügt. Bei Lieferung mit einem Netzkabel mit 3-poligem Stecker schließen Sie das Kabel an eine 3-polige geerdete Steckdose an. Setzen Sie den Erdungskontakt des Netzkabels nicht außer Kraft, bspw. Zur Anbringung eines 2-poligen Adapters. Der Erdungskontakt ist ein wichtiges Sicherheitsmerkmal. Erklärung zur Beschränkung von gefährlichen Substanzen (Indien) Dieses Produkt stimmt mit den „India E-Waste (Management) Rules, 2016“ überein und untersagt den Einsatz von Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen und polybromierten Diphenylethern in Konzentrationen von mehr als 0,1 % des Gewichts in homogenen Materialien und 0,01 % des Gewichts in homogenen Materialien bei Kadmium. Ausgenommen sind die in Schedule 2 der Vorschrift gelisteten Ausnahmen.
-
Seite 8: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem leicht mit einem milden Reiniger angefeuchteten Tuch entfernt werden. • Verwenden Sie keinen Reiniger, der Alkohol oder Aceton enthält. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie den Reiniger niemals direkt auf den Bildschirm, da er in den Monitor tropfen und einen Stromschlag verursachen kann. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! -
Seite 9: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. Rücknahmeservices ASUS' Recycling- und Rücknahmeprogramme entspringen unserem Streben nach höchsten Standards zum Schutz unserer Umwelt. Wir glauben, dass wir unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien durch die Bereitstellung von Lösungen für unsere Kunden verantwortungsbewusst recyceln können. Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. -
Seite 10: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Monitorfuß Schnellstartanleitung Garantiekarte 1 x Netzkabel* 1 x HDMI-Kabel (optional) * 1 x VGA-Kabel* • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. • * Auch die Ersatzteile, die von TCO Certified gefordert werden. ASUS LCD-Monitor VP227HE-Serie... -
Seite 11: Monitor Montieren
Monitor montieren So montieren Sie den Monitor Stellen Sie das Display auf einen Tisch, auf dem ein Tuch ausgebreitet ist. Ziehen Sie die Montageschrauben mit einem Schraubendreher fest und sichern Sie den Arm zuverlässig am Display. Setzen Sie dann die Basis in den Arm ein. Bringen Sie dann die Scharnierabdeckung am Monitorgehäuse an, befestigen Sie den Fuß am Schwenkarm und drehen Sie die Schraube fest. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. -5 ~ 23 Kapitel 1: Einführung... -
Seite 12: Anschließen Der Kabel
Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors HDMI HDMI Wechselstromeingang HDMI-Anschluss VGA-Anschluss Kensington-Schloss ASUS LCD-Monitor VP227HE-Serie... - Seite 13 Installation Schalten Sie Ihren Computer aus und trennen Sie das Netzkabel Ihres Computers. Verbinden Sie das Signalkabel mit dem HDMI-Eingang (Option) und /oder VGA-Eingang (Option) des Monitors sowie dem HDMI- Ausgang (Option) und /oder VGA-Ausgang (Option) der Grafikkarte des Computers. Ziehen Sie dann die Flügelschrauben am Signalkabelanschluss fest an. Verbinden Sie das Netzkabel des Monitors mit dem Netzanschluss an der Rückseite des Monitors. Schließen Sie die Netzkabel Ihres Computers und Ihres Monitors an eine nahe gelegene Netzsteckdose an. AC IN HDMI HDMI HDMI oder HDMI Kapitel 1: Einführung...
- Seite 14 • Spezifikationen zum Netzkabel finden Sie auf Seite V. • Beachten Sie bei der Installation der Ersatzteile die oben aufgeführten Installationsanweisungen. • Nutzer können den Ersatz /Erwerb von qualifizierten Ersatzteilen über das lokale Kundendienstnetzwerk abwickeln. • Örtliche Kundenzentren und Servicekontakte finden Sie unter https://www.asus.com/support ASUS LCD-Monitor VP227HE-Serie...
-
Seite 15: Einführung
Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. Menü Schließen Abschalten Eingangswahl Helligkeit Betriebsanzeige: • Die Farbgebungen in der Betriebsanzeige finden Sie in der folgenden Tabelle aufgeführt. Status Beschreibung Weiß Gelb Standby-Modus Mittlere Taste: • Taste zum Aufrufen des OSD-Menüs. Linke Taste: • OSD-Menü beenden oder zur vorherigen Ebene zurückkehren. Rechte Taste: • Schnelltaste zum Ausschalten. • Option der nächsten Ebene aufrufen. Aufwärtstaste: • Eingangsauswahl-Schnelltaste. • Durch Optionen nach oben navigieren oder Optionswert erhöhen. Abwärtstaste: • Helligkeit-Schnelltaste • Durch Optionen nach unten navigieren oder Optionswert verringern. - Seite 16 • Tastensperre-Schnelltaste. Halten Sie die Taste fünf Sekunden lang gedrückt, um die Tastensperre zu aktivieren/deaktivieren. Sie können die 5-Wege-Taste zum Einschalten des Monitors in eine beliebige Richtung drücken. ASUS LCD-Monitor VP227HE-Serie...
-
Seite 17: Arm/Ständer Abnehmen (Bei Vesa-Wandmontage)
Arm/Ständer abnehmen (bei VESA- Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen sauberen Tisch. Lösen Sie die Schraube auf der Unterseite des Fußes mit den Fingern und nehmen Sie den Fuß vom Ständer ab. Entfernen Sie dann mit Ihren Fingern die Gelenkabdeckung vom Monitorgehäuse. Entfernen Sie die zwei Schrauben am Arm mit einem Schraubendreher; lösen Sie dann den Arm/Ständer vom Monitor. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor VP227HE-Serie... -
Seite 18: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Sie können Monitor auf einen Neigungswinkel zwischen +23 ˚ und -5 ˚ anpassen -5 ~ 23 Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. Kapitel 2: Aufbau und Konfiguration... -
Seite 19: Osd-Menü (Bildschirmmenü)
Landschaftsmodus HDMI 1920x1080 @75Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Darkroom Mode Blenden Sie das OSD-Menü mit der Menütaste ein. Drücken Sie zum Umschalten zwischen den Menüoptionen und . Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben. Drücken Sie zur Auswahl des hervorgehobenen Elements im Menü die mittlere Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der mittleren Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit und Änderungen vor. ASUS LCD-Monitor VP227HE-Serie... -
Seite 20: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. ASUS VP227 Splendid Landschaftsmodus HDMI 1920x1080 @75Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Darkroom Mode • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology. • sRGBmodus: Diese Option ist ideal für die Anzeige von Fotos und Grafiken auf dem PC. • Landschaftsmodus: Die optimale Einstellung für die Anzeige von Landschaftsaufnahmen mit SPLENDID™ Video Intelligence Technology. • Theatermodus: Die Einstellung der Wahl für das Betrachten von Filmen mit SPLENDID™ Video Intelligence Technology. •... - Seite 21 0 auf Max. einstellen. 0: keine Änderung; Max.: Je höher die Stufe, desto weniger Blaulicht. Wenn der Blaulichtfilter aktiviert ist, werden die Standardeinstellungen des Standardmodus automatisch importiert. Neben der maximalen Stufe kann die Helligkeit vom Nutzer konfiguriert werden. Maximum ist die optimierte Einstellung. Ist konform mit der Zertivizierung TÜV Low Blue Light*. Die Helligkeit ist nicht vom Nutzer konfigurierbar. • Wenn der Nutzer den Blaulichtfilter-Regler auf das Maximum einstellt. • *Wenn Farbverstärkung auf den Standardwert (50) eingestellt ist. Bitte beachten Sie zur Abschwächung von Augenbelastungen Folgendes: • Bei langer Bildschirmarbeit sollten Sie einige Zeit vom Display wegsehen. Sie sollten nach etwa 1 Stunde kontinuierlicher Computerarbeit eine kurze Pause (mindestens 5 Minuten) einlegen. Kurze, regelmäßige Pausen sind effektiver als eine einzelne längere Pause. • Zur Minimierung von Augenbelastung und Trockenheit sollten Sie Ihre Augen regelmäßig ausruhen, indem Sie weit entfernte Gegenstände fokussieren. • Augenübungen können dabei helfen, Augenbelastung zu verringern. Wiederholen Sie diese Übungen häufig. Wenden Sie sich an einen Arzt, falls die Augenbelastung anhält. Augenübungen: (1) Wiederholt nach oben und unten schauen (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). • Pausenhinweis: Diese Funktion bietet Ihnen einen Pausenhinweis entsprechend der für Ihre Arbeitszeit festgelegten Dauer. Beispiel: Ein Nutzer legt 60 Minuten Arbeitszeit fest und oben links am Monitor erscheint 5 Sekunden lang eine Erinnerung. Drücken Sie eine beliebige Taste, damit diese Erinnerung verschwindet. • Wenn diese Funktion aktiviert ist, sind die folgenden Funktionen nicht verfügbar. Splendid Demo Mode, GamePlus und QuickFit. ASUS LCD-Monitor VP227HE-Serie...
- Seite 22 • Farbverstärkung: Der Einstellbereich der Farbverstärkung geht von 0 bis 100. • Diese Funktion ist im sRGBmodus unter Splendid nicht verfügbar. • Diese Funktion ist nicht verfügbar, wenn Rötlich oder Gelblich im Menü Hautton ausgewählt ist. Kapitel 3: Allgemeines...
- Seite 23 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS VP227 Farbe Landschaftsmodus HDMI 1920x1080 @75Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Diese Funktion verfügt über drei voreingestellte Farbmodi (Kühl, Normal, Warm) und einen Anwendermodus. • Hautton: Enthält 3 Farbmodi: Rötlich, Natürlich, Gelblich. • Im Anwendermodus sind die Farben R (Rot), G (Grün) und B (Blau) vom Anwender einstellbar; mögliche Werte liegen zwischen 0 und 100. ASUS LCD-Monitor VP227HE-Serie...
- Seite 24 Bildeinrichtung Die Optionen dieser Funktion: Schärfe, Trace Free, Kontrollen, VividPixel, ASCR, FreeSync, Position (nur VGA), Fokus (nur VGA) und Auto-Einstellung (nur VGA). ASUS VP227 Bildeinrichtung Landschaftsmodus HDMI 1920x1080 @75Hz Schärfe Trace Free Kontrollen VividPixel ASCR FreeSync Position Mehr ASUS VP227 Bildeinrichtung Landschaftsmodus HDMI 1920x1080 @75Hz Zurück Fokus Auto-Einstellung • Schärfe: Stellt die Bildschärfe ein. Möglich sind Werte zwischen 0 und 100. • Trace Free: Zur Beschleunigung der Reaktionszeit in der Overdrive- Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“ oder „4:3“ ein. •...
- Seite 25 • Mehr: Zum Aufrufen der nächsten Seite mit Bildeinstellungen. • Zurück: Zum Aufrufen der vorherigen Seite mit Bildeinstellungen. • Fokus: Verringert das vertikale und horizontale Zeilenrauschen; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Auto-Einstellung: Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (Nur bei VGA- Eingangssignal verfügbar.) • 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. • Die Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. • Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. ASUS LCD-Monitor VP227HE-Serie...
-
Seite 26: Eingangswahl
Eingangswahl Zum Umschalten der Eingangsquelle zwischen VGA- und HDMI- Eingangssignal. ASUS VP227 Eingangswahl Landschaftsmodus HDMI 1920x1080 @75Hz HDMI System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. ASUS VP227 System-Einstellungen Landschaftsmodus HDMI 1920x1080 @75Hz Splendid Demo Mode GamePlus QuickFit ECO Mode OSD-Einstellungen Sprache Tastensperre Mehr ASUS VP227 System-Einstellungen Landschaftsmodus HDMI 1920x1080 @75Hz Zurück... - Seite 27 Fadenkreuz/Timer/FPS-Zähler durch Betätigung der 5-Wege- Taste. GamePlus-Hauptmenü GamePlus - GamePlus - Timer Fadenkreuz GamePlus GamePlus GamePlus Fadenkreuz (Übungsmodus) Timer FPS-Zähler Anzeigeausrichtung NEXT BACK/EXIT NEXT BACK/EXIT NEXT BACK/EXIT • QuickFit: Enthält zwei Muster: (1) Gitter (2) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid 1 Alignment Grid 2 ASUS LCD-Monitor VP227HE-Serie...
- Seite 28 Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. • ECO Mode: Zum Aktivieren des Energiesparmodus. • OSD-Einstellungen: Zum Anpassen von OSD-Abschaltzeit, DDC/CI und Transparenz der Bildschirmanzeige. • Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch, Koreanisch, Persisch, Thai, Indonesisch, Ukrainisch. • Tastensperre: Zum Deaktivieren aller Tastenfunktionen. Wenn Sie Abwärtstaste länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. •...
-
Seite 29: Verknüpfung
„Farbtemp.“, „QuickFit“ und „GamePlus“ wählen. Die Standardeinstellung ist Eingangswahl. • Verknüpfung 2: Sie können bei der Belegung der Schnelltaste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Eingangswahl“, „Farbtemp.“, „QuickFit“ und „GamePlus“ wählen. Die Standardeinstellunge ist Helligkeit. MyFavorite Alle Einstellungen im Monitor laden/speichern. ASUS VP227 MyFavorite Landschaftsmodus HDMI 1920x1080 @75Hz Einstellung 1 Laden Einstellung 2 Speichern Einstellung 3 Einstellung 4 • Laden: Diese Option ermöglicht das Laden zuvor gespeicherter OSD-Standardeinstellungen. • Speichern: Diese Option ermöglicht das Speichern der aktuellen Einstellungen. Nach Änderung der OSD-Einstellungen können Sie mit der Laden-Option die mit der Speichern-Option gespeicherten Einstellungen laden. ASUS LCD-Monitor VP227HE-Serie 3-11... -
Seite 30: Technische Daten
Technische Daten Modell VP227HE Panelgröße 21,45 Zoll B (54,48 cm) Maximale Auflösung 1920 x 1080 Helligkeit (typisch) 250 cd/m Eigenkontrastverhältnis 3000:1 (typisch) Blickwinkel (CR≥ 10) +89/-89 (H), +89/-89 (V) (typ.) Anzeigefarben 16,7 M (8 Bit) Reaktionszeit 5 ms (GTG) HDMI-Eingang D-Sub-Eingang Stromverbrauch im Betrieb < 16 W* Hinweis *Basierend auf Energy Star 8.0-Standard Gehäusefarben Schwarz Energiesparmodus < 0,5 W Abgeschalteter Modus < 0,3W Neigung -5° bis +23° VESA-Wandmontage Ja (100 mm x 100 mm) Phys. Abmessungen mit 493,96mm x 355,64mm x 204,42mm Ständer (B x H x T) Phys. Abmessungen ohne Ständer (B x H x T) 493,96mm x 290,91mm x 51,28mm (Für VESA-Wandmontage) Verpackungsabmessungen... -
Seite 31: Prolembeseitigung (Faq)
• Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Helligkeit. Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. ordnungsgemäß am Monitor und am PC eingesteckt ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen (Weiß wird nicht als Weiß sind. angezeigt). • Setzen Sie das Gerät mittels OSD-Menü zurück. • Ändern Sie die R/G/B-Einstellungen oder die Farbtemperatur im OSD-Menü. ASUS LCD-Monitor VP227HE-Serie 3-13... -
Seite 32: Unterstützte Timings
Unterstützte Timings Unterstützte Primärtaktwerte PC Auflösung Wiederholfrequenz Horizontale Frequenz 640 x 480 60Hz 31,469kHz 640 x 480 72Hz 37,861kHz 640 x 480 75Hz 37,5kHz 800 x 600 56Hz 35,156kHz 800 x 600 60Hz 37,879kHz 800 x 600 72Hz 48,077kHz 800 x 600 75Hz 46,875kHz 1024 x 768 60Hz 48,363kHz 1024 x 768 70Hz 56,476kHz 1024 x 768 75Hz 60,023kHz 1152 x 864 75Hz 67,5kHz 1280 x 960... - Seite 33 Horizontale Frequenz 1440 x 480P 59,94 / 60Hz 31,469 / 31,5kHz 1440 x 576P 50Hz 31,25kHz 1920 x 1080P 50Hz 56,25kHz 1920 x 1080P 59,94 / 60Hz 67,433 / 67,5kHz * Die nicht oben aufgelisteten Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in den obigen Tabellen aufgeführter Modus. ASUS LCD-Monitor VP227HE-Serie 3-15...
