PL
Urządzenie służy do zdalnego, bezprzewodowego włączania i wyłączania obwodów elektrycznych. Przeznaczone jest do montażu w puszkach podtynkowych. Urządzenie
współpracuje z systemem ORNO Smart Home opartym o silnik TUYA, który jest kompatybilny z systemami inteligentnego domu Google i Alexa. System kompatybilny jest
z gniazdami i pilotami bezprzewodowymi ORNO takimi jak: OR-GB-417, OR-GB-418, OR-GB-420, OR-GB-438, OR-GB-439, OR-GB-440, OR-GB-429, OR-GB-441.
Do bezprzewodowej obsługi wymagany jest pilot zdalnego sterowania lub wyłącznik natynkowy z serii ORNO Smart Home. Istnieje możliwość sterowania przez iPhona,
iPada oraz urządzeń z systemem Android i iOS po zastosowaniu centralnego gniazda (OR-SH-1731) ORNO Smart Home.
1) Zasięg w terenie otwartym do 30 metrów.
2) Learning system – automatyczna konfiguracja dodatkowych urządzeń.
3) Przekaźnik do stosowania wewnątrz pomieszczeń, w puszkach podtynkowych instalacji elektrycznej lub w miejsce zwykłego włącznika.
1) Przed instalacją przekaźnika należy wyłączyć dopływ prądu.
2) Umieść urządzenie we właściwym położeniu i podłącz przewody instalacji
elektrycznej wg schematu obok. Zabezpiecz przekaźnik w puszce przykręcając go
dwiema śrubami (brak w zestawie).
3) Włącz główny włącznik instalacji elektrycznej.
WYLOGOWANIE
Naciśnij i przytrzymaj przycisk logowania na przekaźniku przez min. 6 sekund. Dioda
LED przekaźnika zacznie migać. Następnie naciśnij przycisk OFF na pilocie. Dioda
sygnalizacyjna na pilocie zaświeci się, a następnie zgaśnie po zwolnieniu przycisku.
Oznacza to, że urządzenie zostało wylogowane z pamięci nadajnika (pilota).
PRZEZNACZENIE PRODUKTU
INSTALACJA
rys. 3
Moc max. nadajnika:
Stopień ochrony:
Zasięg w terenie otwartym:
Wymiary przekaźnika:
Wymiary otworu montażowego:
CHARAKTERYSTYKA
L (IN) – przewód fazowy (wejście)
(L OUT) – przewód fazowy (wyjście)
N (IN) – przewód neutralny (wejście)
N (OUT) – przewód neutralny (wyjście)
Przycisk zewnętrzny (wejście)
rys. 1
LOGOWANIE
Naciśnij i przytrzymaj przez ok 3 sek. (ale krócej niż 6 sek.) przycisk
logowania na przekaźniku, aby włączyć funkcję logowania. Dioda LED (na
przekaźniku) zacznie migać. Następnie naciśnij wybrany z przycisków ON
(A,B,C,D) po lewej stronie pilota, dioda sygnalizacyjna przekaźnika zaświeci
stałym światłem. Oznacza to poprawne zalogowanie odbiornika.
OBSŁUGA
Po poprawnym zalogowaniu urządzenia, wystarczy nacisnąć przycisk na
przekaźniku, aby podłączone oświetlenie włączyło się. Dioda na przekaźniku
świeci światłem stałym. Ponowne wciśniecie tego przycisku spowoduje
wyłączenie się oświetlenia i diody LED przekaźnika.
rys.4
Pilot zdalnego sterowania ma 4 rzędy przycisków ON/OFF. Gdy przekaźnik
znajduje się w trybie parowania, naciśnij dowolny przycisk ON (A,B,C,D) żeby
sparować go z urządzeniem. Po skutecznym zalogowaniu urządzenia, ten rząd
przycisków na pilocie będzie sterował jego włączaniem i wyłączaniem.
rys. 5
Obudowę urządzenia należy przetrzeć miękką, suchą ściereczką. Nie stosować
ostrych narzędzi (śrubokrętów, szczotek metalowych, itp.). Przed przystąpieniem
do czyszczenia należy odłączyć od źródła zasilania. Nie stosować detergentów
karboksylowych, benzyny, alkoholu itp.
rys. 6
DANE TECHNICZNE
Zasilanie:
AC230V, 50Hz,
Częstotliwość
433MHz
Max obciążenie:
400W
<10mW
IP20
maks. 30m
52x48x15mm
Ø60mm
2

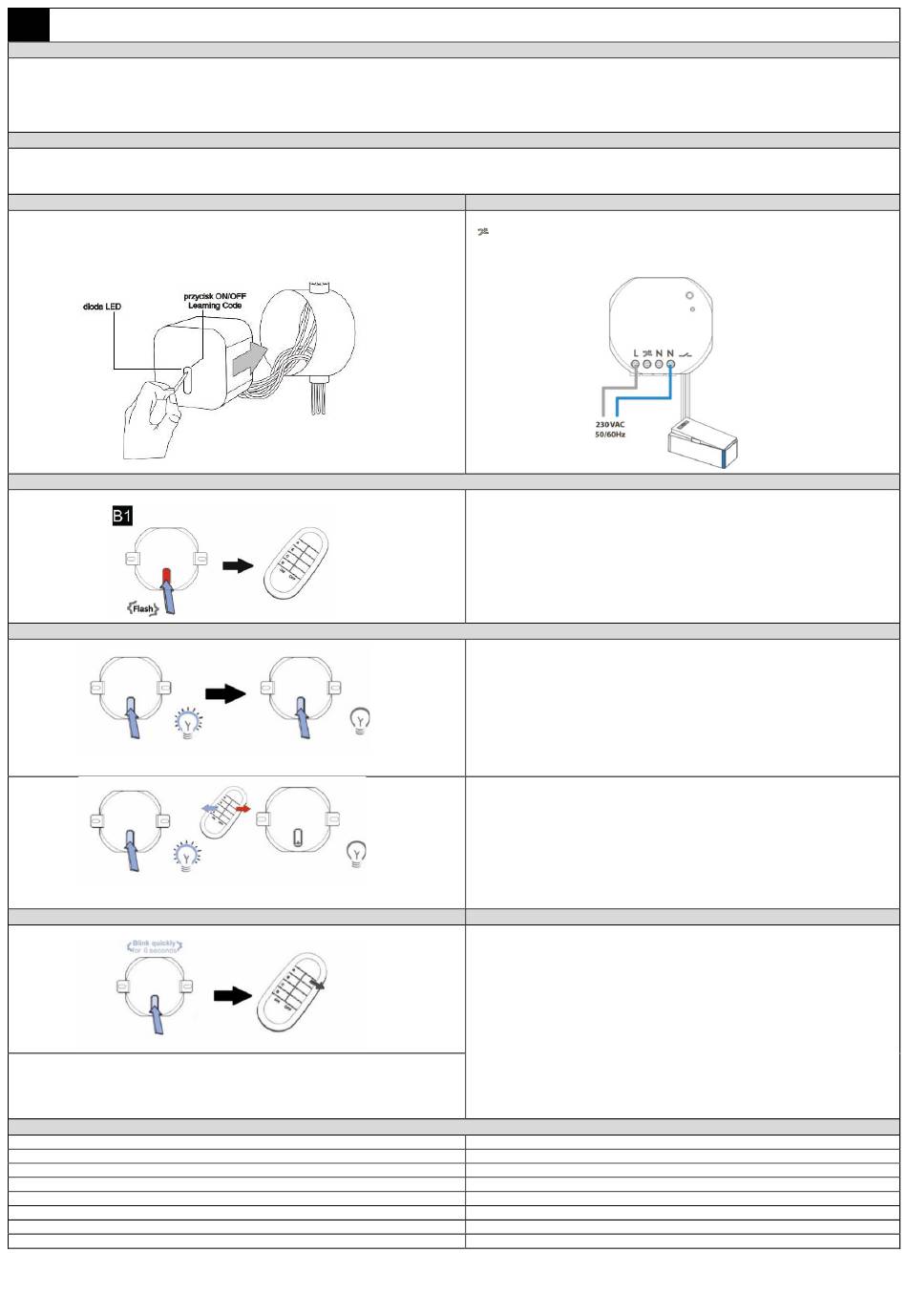

Instrukcja obsługi i montażu
PODŁĄCZENIE PRZEWODÓW
rys. 2
CZYSZCZENIE I KONSERWACJA
