1.2 Conexión eléctrica
Importante :
cualificado. Compruebe que el cable que alimenta el local técnico tiene una sección suficiente para
soportar el consumo adicional que requiere la máquina.
La bomba de calor debe alimentarse de un disyuntor de curva D independiente que puede estar en el
cuadro eléctrico principal equipado con un diferencial o en un cuadro independiente conectado al cuadro
principal, que tendrá un diferencial. Si no es el caso, añada un diferencial al cuadro independiente de su bomba
de calor.
Referencia
E35 INV
E55 INV
E75 INV
E95 INV

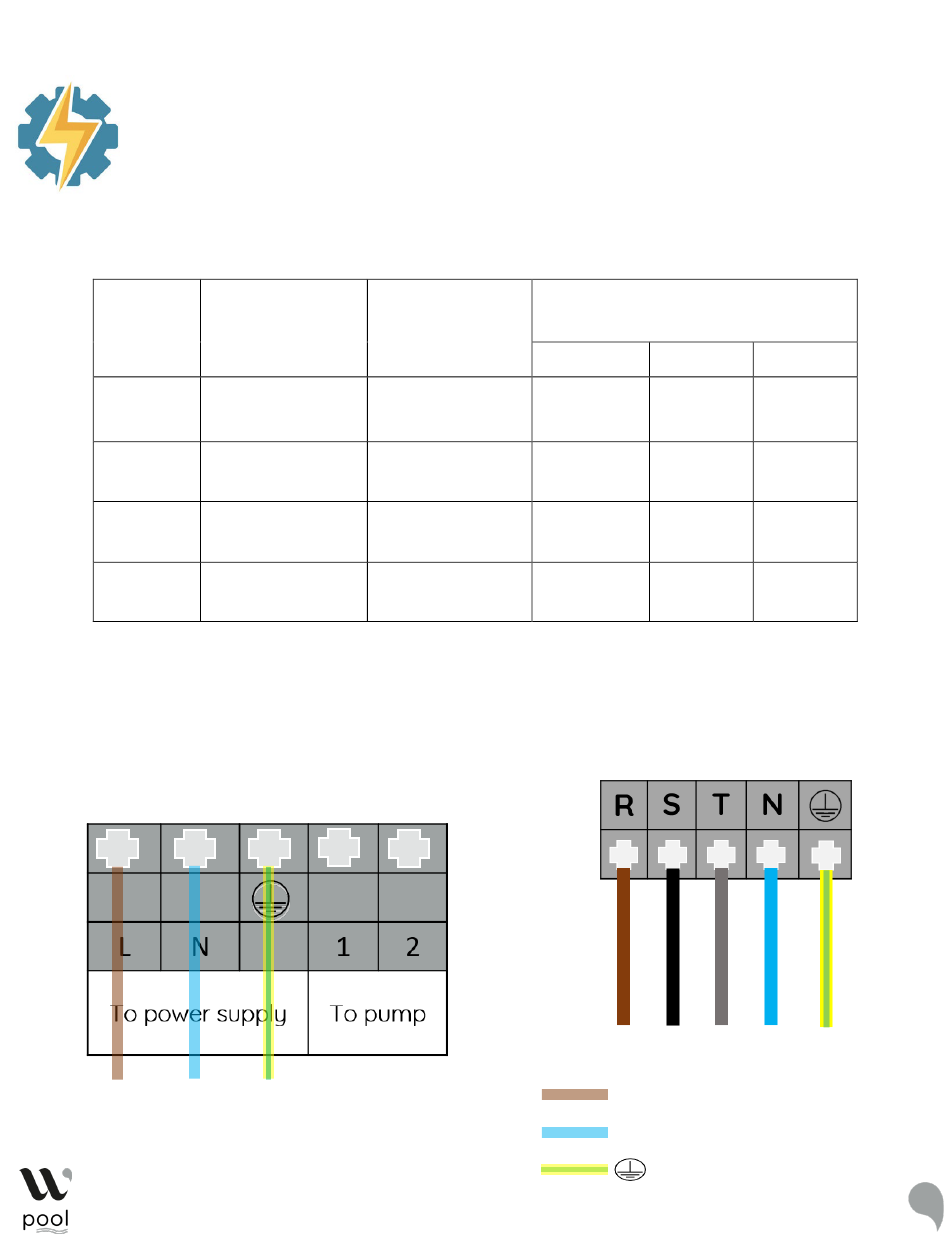

Conexión eléctrica en el bloque de terminales de la bomba de calor
Monofásico
Desenroscar el mango para acceder a la conexión eléctrica
La conexión de su bomba de calor debe ser realizada por personal autorizado y
Curva del interruptor
Alimentación
de potencia D
Monofásico 230 V 10 amperios
Monofásico 230 V 16 amperios
Monofásico 230 V 16 amperios
Monofásico 230 V 25 amperios
Sección del cable según la distancia entre el
disyuntor y el PAC
- 10 m 10 -15 m
3G1.5 mm2 3G1.5 mm2
3G2.5 mm2 3G2.5 mm2
3G2.5 mm2 3G2.5 mm2
3G2.5 mm2 3G2.5 mm2
Trifásico
L : Line
N : Neutral
: Earth
+ 15 m
3G2.5 mm2
3G6 mm2
3G6 mm2
3G6 mm2
