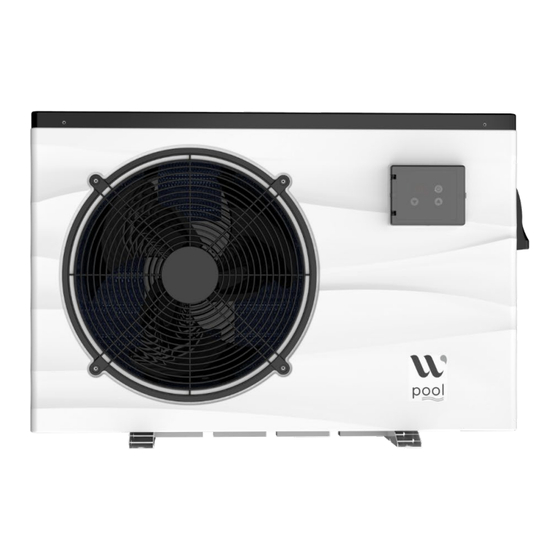

Inhaltszusammenfassung für POOL E35
- Seite 2 Langues Français : 3 - 35 English : 36 – 68 Español : 69 - 101 Deutsch : 102 - 134 Italiano : 135 - 167...
- Seite 80 Installations- und Benutzerhandbuch E35 / E55 / E75 / E95 1, avenue de Londres, 13127 Vitrolles, FRANCE Tel : + 33 4 28 70 69 99 info@warmpac.fr www.wpool.fr Sarl au capital de 62 500 Euros - N° TVA intracommunautaire : FR 08519634851 - SIRET:519 634 851 00017 - Code APE : 4...
- Seite 81 Warnung Überprüfen Sie vor der Installation den Zustand Ihrer Wärmepumpe bei Erhalt und nehmen Sie die üblichen Vorbehalte vor. Wenn Sie irgendwelche Zweifel oder Probleme haben, senden Sie innerhalb von 48 Stunden ein AR-Schreiben an Ihren Installateur oder kontaktieren Sie den Hersteller. Nach Ablauf dieser Frist kann keine Reklamation mehr anerkannt werden.
-
Seite 82: Technische Daten
1. Technische Daten Modell Kapazität des Pools Maxi 35m³ 55m³ 75m³ 95m³ Heizleistung * 1.50~ 7.00 1.80~9.30 2.30~11.50 2.90~15.40 Verbrauch 0.11~1.08 0.13~1.45 0.14~1.77 0.27~2.70 COP * 13.60~6.50 13.80~6.40 16.40~6.50 10.70~5.70 * Der Test wurde bei einer Lufttemperatur von 27°C durchgeführt, mit der gleichen Temperaturdifferenz und dem gleichen Wasserdurchsatz wie bei 15°C. -
Seite 83: Abmessungen Der Wärmepumpe
2. Abmessungen der Wärmepumpe E35 INV / E55 INV / E75 INV E95 INV... - Seite 84 WPS 120...
-
Seite 85: Einbau Und Anschlüsse
3. Einbau und Anschlüsse Vergewissern Sie sich bei der ersten Benutzung des Schwimmbeckens, dass das Becken mit Wasser gefüllt ist. -
Seite 86: Hydraulische Verbindung
Standort: Schließen Sie das Gerät an die Druckleitung (Rücklaufleitung) der Schwimmbadpumpe an, nach allen Filter- und Schwimmbadpumpen und vor allen Chlorgasdosierern, Ozongeneratoren oder Chemikalienpumpen. Das Standardmodell ist mit Aufsteckfittings ausgestattet, die 32 mm oder 50 mm PVC-Rohre für den Anschluss an die Pool- oder Whirlpool-Filterleitungen aufnehmen. -
Seite 87: Elektrischer Anschluss
Abstand zwischen dem Leistungsschalter Kurve des Referenz Fütterung und dem PAC Leistungsschalters D - 10 m 10 -15 m + 15 m E35 INV Einphasig 230 V 10 Ampere 3G1.5 mm2 3G1.5 mm2 3G2.5 mm2 E55 INV Einphasig 230 V 16 Ampere 3G2.5 mm2... -
Seite 88: Beauftragung
Schrauben Sie den Griff ab, um an den elektrischen Anschluss zu gelangen 4. Beauftragung Nach der korrekten Installation Ihrer Wärmepumpe im Hydraulikkreislauf Ihres Schwimmbeckens oder Spas muss die Filterpumpe Ihres Schwimmbeckens in Betrieb sein, damit das Wasser im Wärmetauscher Ihrer Wärmepumpe zirkulieren kann. -
Seite 89: Verwendung Der Fernbedienung
5. Verwendung der Fernbedienung 5.1 Allgemeine Darstellung Ihre Wärmepumpe ist mit einer 3-Tasten-Bedienung ausgestattet, die werkseitig im Warm-Modus programmiert ist. Um Ihre Wärmepumpe einzuschalten, drücken Sie den Zündknopf 0,5 Sekunden lang, um sie auszuschalten, drücken Sie ihn erneut 0,5 Sekunden lang. LED-Anzeige Daunen Nach oben... -
Seite 90: Einstellen Von Datum Und Uhrzeit
5.2 Einstellen von Datum und Uhrzeit Auf der Hauptschnittstelle lange nach oben oder unten drücken, um das Passwort 022 einzugeben, dann 2 Sekunden warten, Gruppeneinstellungen -> "v" wählen und lange nach oben oder unten drücken, um die Uhreinstellungen aufzurufen In den Uhrparametern drücken Sie die Auf- oder Abwärtstaste, um den Parameter auszuwählen. Verwenden Sie dann die Pfeiltasten nach oben und unten, um die Stunden- und Minuteneinstellungen zu ändern. -
Seite 91: Einstellung Des Zeitplans
5.3 Einstellung des Zeitplans Drücken Sie im Menü "Uhr einrichten" die Taste nach oben oder unten, um das Menü "Zeitplan" auszuwählen. Menü zum Einstellen der Uhr Stunden Nach oben oder unten drücken -> Das System kehrt zum Menü für die Uhreinstellung zurück, wenn Sie ON drücken. -
Seite 92: Einstellen Der Solltemperatur
5.3 Einstellen der Solltemperatur Wenn Ihre Wärmepumpe in Betrieb ist, drücken Sie kurz die Abwärts- oder Aufwärtstaste, die Temperaturanzeige blinkt, und verwenden Sie dann die Auf- und Abwärtspfeile, um die Solltemperatur Ihrer Wärmepumpe einzustellen. Zieltemperatur Nach oben oder unten drücken -> Nach oben oder unten drücken Das System kehrt zum Menü... -
Seite 93: Auswahl Des Temperaturmodus
5.5 Auswahl des Temperaturmodus Drücken Sie auf dem Hauptbildschirm 0,5 Sekunden lang nach oben oder unten, um den Modus zu ändern (warm, kalt oder automatisch). Wenn 5 Sekunden lang keine Bedienung erfolgt, merkt sich das System den gewählten Modus und kehrt zum Hauptbildschirm zurück. Wenn Sie die Haupttaste drücken, werden die Änderungen abgebrochen und Sie kehren zum Hauptbildschirm zurück. -
Seite 94: Sperren Und Entriegeln Der Fernbedienung
5.6 Sperren und Entriegeln der Fernbedienung Um Fehlfunktionen durch unbeabsichtigte Fehlbedienung zu vermeiden, sperren Sie Ihre Fernbedienung immer, nachdem Sie eine Einstellung vorgenommen haben. Drücken Sie auf der Hauptschnittstelle 5 Sekunden lang die Ein/Aus-Taste, die Fernbedienung vibriert 1 Sekunde lang und wird gesperrt. Wenn die Fernbedienung gesperrt ist, drücken Sie die Ein/Aus-Taste 5 Sekunden lang. -
Seite 95: Liste Der Parameter Und Fehlercodes
5.9 Liste der Parameter und Fehlercodes Error / Failure Code Motiv Methode der Auflösung Fehler am Sensor für die Die Sonde ist beschädigt Prüfen oder wechseln Sie die Wassereintrittstemperatur oder kurzgeschlossen Sonde Fehler am Sensor für die Die Sonde ist beschädigt Prüfen oder wechseln Sie die Wasseraustrittstemperatur oder kurzgeschlossen... - Seite 96 ersetzen Sie den Durchflusssensor Schutz vor niedriger Temperatur E 05 Die Umgebungs- oder Prüfen Sie die Wasser- und Wassertemperatur ist zu Umgebungstemperatur niedrig Wassereinlass- und -auslassspalt E 06 Der Wasserdurchfluss ist Überprüfen Sie die nicht ausreichend Wasserzirkulation und die Ventileinstellungen ( Bypass offen 70% - Wassereinlassventil offen 100% und Wasserauslassventil...
- Seite 97 6 Schnittstellen-Diagramm...
-
Seite 98: Schaltplan Der Hauptplatine
7 Schaltplan der Hauptplatine... -
Seite 99: Wifi-Modul Benutzerhandbuch (Optional)
8 WIFI-Modul Benutzerhandbuch (optional) Laden Sie die Aquatemp-Anwendung herunter Technische Parameter BETRIEBSSPANNUNG: CD8V~12V (empfohlener Wert 12V) maximaler Verbrauch 1 A, durchschnittlicher Standby-Strom 50mA TEMPERATURBEREICH: Betriebstemperatur: -30 ~ +70; Lagertemperatur: -40 ~+85 LED-ANZEIGE: 4 Lichter, Netzwerkkonfigurationsanzeige, Router-Verbindungsanzeige, Cloud-Server- Verbindungsanzeige, 485-Kommunikationsanzeige; ABMESSUNG (L×L×H) 78mm×63mm×24mm Auf der Rückseite des WIFI-Moduls befindet sich ein Magnet, es kann im Innen- oder Außenbereich installiert werden, geschützt vor direkter Sonneneinstrahlung;... - Seite 100 Login: Use the email address and password to register, login or reset the password. Registrierung eines Kontos: Um ein Konto zu registrieren, klicken Sie auf 1 (Abb.1), um die Schnittstelle zur Kontoregistrierung aufzurufen, geben Sie die Informationen ein und klicken Sie auf 2, um den Verifizierungscode zu erhalten.
- Seite 101 Ein Gerät hinzufügen: Klicken Sie auf "Neues Gerät hinzufügen" und folgen Sie den Anweisungen, um das WIFI oder die DTU hinzuzufügen.
- Seite 102 WIFI-Einstellung : Folgen Sie den Anweisungen auf der Seite. Drücken und halten Sie die Taste auf dem Modul für 1 Sekunde, bis zwei Lichter aufleuchten. Klicken Sie zur Bestätigung auf 11, geben Sie das WIFI-Passwort ein, um die Verbindung herzustellen, und klicken Sie auf Bestätigen. Gehen Sie zu den Systemeinstellungen und verbinden Sie das angegebene WIFI, wählen Sie "Smart_AP_xxx", klicken Sie auf ok und folgen Sie den Anweisungen, um zur WIFI- Konfigurationsoberfläche zu gelangen..
- Seite 103 Geräteverwaltung: Sobald die WIFI- und DTU-Verbindung hergestellt ist, kehren Sie zu Mein Gerät zurück. Die Geräteverwaltungsvorgänge sind wie folgt:...
- Seite 104 Name Funktionen Aktivieren/Desaktivieren Zum Aktivieren/Deaktivieren des Geräts anklicken Stiller Modus Klicken Sie hier, um den Ruhemodus zu aktivieren Modus Modus ändern: Heizen, Kühlen oder Auto Timer-Einstellungen Klicken Sie hier, um die Schnittstelle zum Aktivieren/Deaktivieren und Stummschalten des Tons und des Timers aufzurufen Fehlersuche Klicken Sie hier, um die Schnittstelle zur Fehlerbehebung aufzurufen...
-
Seite 105: Garantie Des Herstellers
9 Garantie des Herstellers Die Herstellergarantie beträgt 3 Jahre. Zusätzlich zu dieser Teilegarantie gewähren wir eine Arbeitsgarantie, die nur bei Rücksendungen an unsere Werkstätten inbegriffen ist. Wenn eine Rücksendung der Wärmepumpe vom Hersteller verlangt wird, gehen die Transportkosten für die Rücksendung in die Werkstatt zu Lasten des Kunden und die Kosten für die Rücksendung zum Standort des Kunden zu Lasten des Herstellers.
