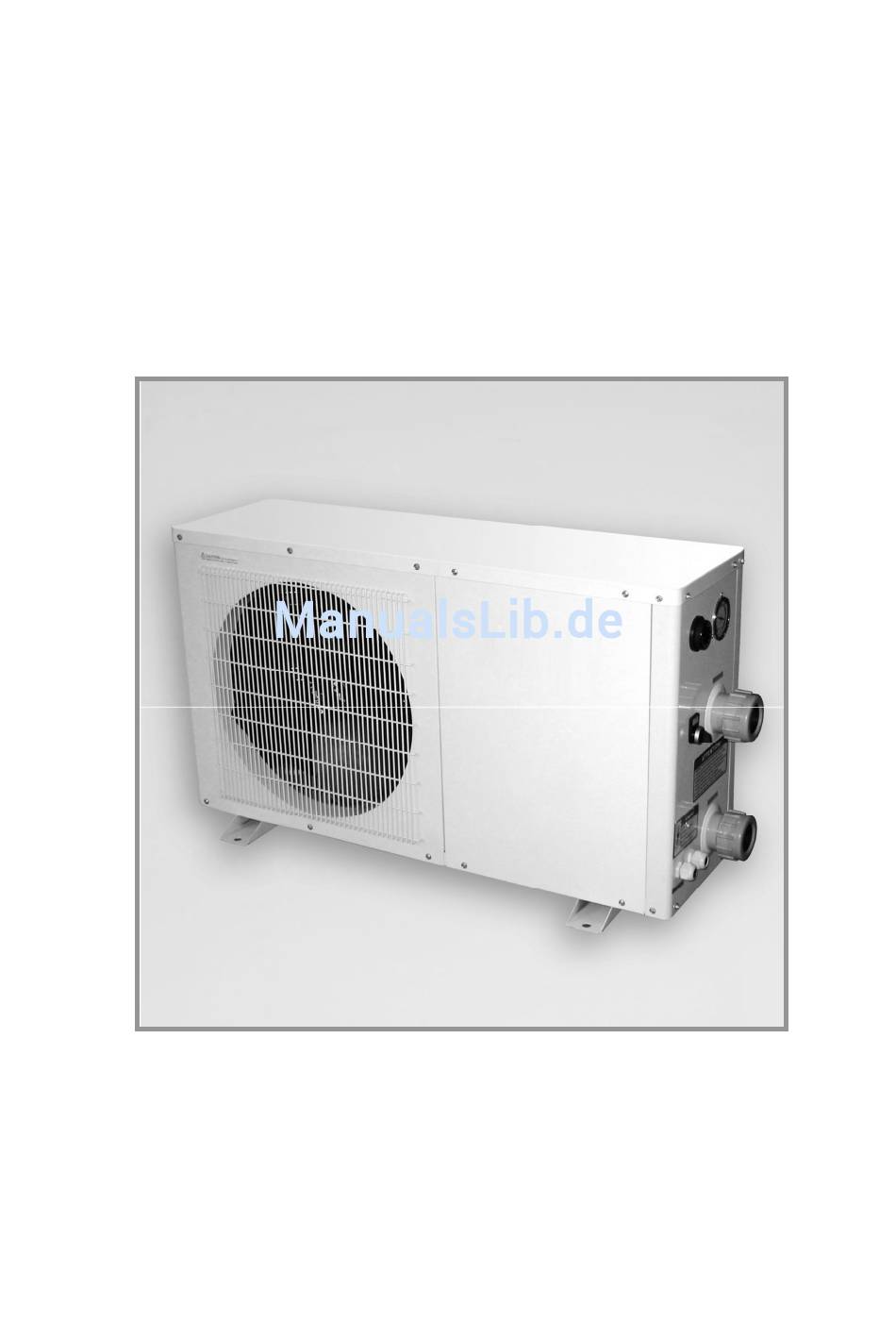

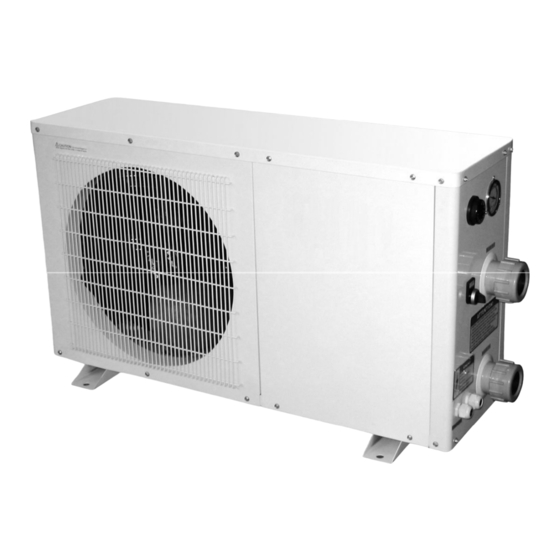

Seite 1: Wärmepumpeneinheit Für Schwimmbäder
Installations & Bedienungsanleitung Schwimmbad-Wärmepumpen Typ ECO... -
Seite 2: Inhaltsverzeichnis
2.1 Leistungsdaten der ECO Wärmepumpeneinheit für Schwimmbäder 2.2 Abmessungen der Wärmepumpe für Schwimmbäder 3. Installation der Wärmepumpeneinheit 3.1 Installationselemente 3.2 Wärmepumpenstandort 3.3 Wie nahe am Pool? 3.4 Installation des Absperrventils 3.5 Typische Konfiguration 3.6 Einrichten der Überbrückungsleitung 3.7 Elektrische Verkabelung 3.8 Inbetriebnahme der Einheit... -
Seite 3: Vorwort
ECO Wärmepumpen 1. Vorwort • Um unseren Kunden Qualität, Zuverlässigkeit und Vielseitigkeit zu bieten, wurde dieses Produkt gemäß strenger Herstellungsnormen produziert. Dieses Handbuch umfasst alle notwendigen Informationen hinsichtlich Installation, Fehlersuche, Entnahme und Wartung. Bitte lesen Sie dieses Handbuch sorgfältig, r Sie die Einheit öffnen oder warten, Der Hersteller dieses Produkts ist nicht haftbar, falls als Folge unsachgemäßer... -
Seite 4: Spezifikationen
ECO Wärmepumpen 2. Spezifikationen 2.1 Leistungsdaten der ECO Wärmepumpeneinheit für Schwimmbäder ECO Wärmepumpen ECO 3 ECO 5 ECO 8 ECO 10 ECO 12 Artikelnummer 892730 892731 892732 892733 892734 Heizleistung BTU/h 10200 1700 27300 34000 42500 Leistungsaufnahme 0,73 1,05 1,65... -
Seite 5: Abmessungen Der Wärmepumpe Für Schwimmbäder
ECO Wärmepumpen 2.2 Abmessungen der Wärmepumpe für Schwimmbäder ECO-3 ECO-5 ECO-8 ECO-10 1010 1050 ECO-12 1010 1140 - 5 -... -
Seite 6: Installation Der Wärmepumpeneinheit
Sie den besten Zugang zu warmer Luft während der Badesaison haben. 3.3. Wie nahe am Pool? Installieren Sie die Wärmepumpe so nahe wie möglich am Swimmingpool, um den Wärmeverlust durch die Leitung zu minimieren. Stellen Sie sie auf einen festen Untergrund lind platzieren Sie den Gummiblock unter der Wärmepumpe, um... -
Seite 7: Installation Des Absperrventils
ECO Wärmepumpen 3.4 Installation des Absperrventils Vorsicht - Die Aufstellung des Chlorzusatzgeräts, der Wasserhaushaltsanlage und die Aufstellung der Einspritzdüsen der Chemikalien sind sehr wichtige Aspekte der Installation. Jeder Zusatz von Chemikalien ist stromabwärts der Wärmepumpe auszuführen. Das Versäumnis, die Wärmepumpeneinheit vor chemischem Schaden zu schützen, wird durch die Gewährleistung- nicht abgedeckt. -
Seite 8: Einrichten Der Überbrückungsleitung
ECO Wärmepumpen 3.6 Einrichten der Überbrückungsleitung Wenn die Überbrückungsleitung richtig eingestellt ist, liefert Ihre Wärmepumpe ihre beste Leistung. Die Überbrückung ist wie unterhalb dargestellt aufzubauen: Überbrückungsleitung Ventil 1 Leicht geschlossen (Wasserdruck erhöht Ventil 1 mit nur 100 bis 200 g) Ventil 2 Ventil 2 Vollständig offen... -
Seite 9: Elektrische Verkabelung
1. Öffnen Sie das Überbrückungsventil vollständig. Stellen Sie Ihre Filterpumpe ein Prüfen Sie Wasserundichtheiten und überprüfen Sie den Fluss zum und vom Pool, 2. Stellen Sie die elektrische Stromversorgung zur Einheit ein und stellen Sie die Einheit mit dem Schalter EIN. Schließen Sie Ventil 1 leicht. bis die Wärmepumpe startet. -
Seite 10: Kondensation
ECO Wärmepumpen 3.9 Kondensation Da die Wärmepumpe die Luft etwa 8-12°C herunterkühlt, kann das Wasser an den Rippen des Verdunsters kondensieren. Falls die relative Feuchtigkeit sehr hoch ist, könnte dies mehrere Liter Stunde ausmachen. Manchmal wird dieses Kondenswasser fälschlich als Swimmingpoolwasser betrachtet. 4. -
Seite 11: Eigentümerinspektion
ECO Wärmepumpen 4.4 Eigentümerinspektion Die ECO Wärmepumpen werden entwickelt und konstruiert, um eine lange Lebensdauer zu bieten, wenn sie ordnungsgemäß unter normalen Bedingungen installiert und betrieben werden. Periodische Inspektionen sind wichtig, so dass Ihre .Wärmepumpe sicher und effizient über Jahre läuft. Die folgenden grundlegenden Richtlinien werden für Ihre Inspektion vorgeschlagen;... -
Seite 12: Wartung Und Inspection
Prüfen Sie die Wasserzufuhr zur Einheit häufig. Geringer Wasserstrom und Lufteintritt in das System sollte vermieden werden, da dies die Leistung und Zuverlässigkeit der Einheit mindert. Sie sollten den Pool-/Spafilter regelmäßig reinigen, um Schaden an der Einheit als Folge eines schmutzigen oder verstopften Filters zu vermeiden. -
Seite 13: Checkliste Bei Installation
ECO Wärmepumpen Achtung 1. Freier Platz Lufteinlass Luftablass 2. Installieren Sie eine Überbrückung Überbrückungsleitung Ventil 1 Ventil 2 Ventil 3 Wärmepumpe Elektischer Anschluss ECO-3 220-240V 2*2,5+2,5mm² ECO-5 220-240V 10 A 2*2,5+2,5mm² ECO-8 220-240V 10 A 2*2,5+2,5mm² ECO-10 220-240V 16 A 2*4+4mm²... -
Seite 14: Detaillierte Spezifikation
ECO Wärmepumpen 6. Detailierte Spezifikationen 6.1 Diagramm der elektrischen Verkabelung der Wärmepumpe ECO-3, ECO-5 ECO-8, ECO-10, ECO-12 - 14 -... -
Seite 15: Gewährleistung Und Rückgabe
Diese Gewährleistung ist beschränkt auf den ersten Einzelhandelskäufer, ist nicht übertragbar und gilt nicht für Produkte, die von ihren ursprünglichen Installationsorten entfernt wurden. Die Haftung von Lamberts Pool Products übersteigt nicht die Reparatur oder den Austausch mangelhafter Teile und beinhaltet keine Kosten der Arbeitskraft, um... - Seite 16 ECO Wärmepumpen Wir übernehmen keine Haftung für eventuelle Druckfehler oder Irrtümer Stand 03/12 - 16 -...
