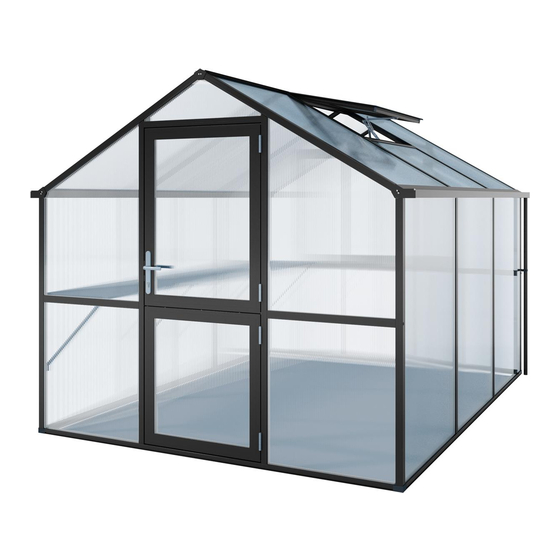

- Seite 1 ALU MI NI UM Gewächshaus Tulpe Technische Änderungen vorbehalten! Stand 06/2010 Montageanleitung Grundbausatz Tulpe III Systembreite 2,32 m Tulpe IV Systembreite 2,96 m...
- Seite 2 Sehr geehrter Gartenfreund, wir beglückwünschen Sie zum Kauf eines Aluminium-Gewächshauses aus dem Hause Der Aufbau ist einfach. Lesen Sie zunächst die Montageanleitung und folgen Sie dieser schritt- weise! Teile und Stückliste Beginnen Sie mit dem Grundbausatz. Bitte nicht alle Kartons gleichzeitig öffnen! Lassen Sie sich nicht durch die Vielzahl der Einzelteile verwirren.
- Seite 3 Inhalt Hauptkarton - Grundkonstruktion Tulpe Bitte prüfen Sie anhand der Tabellen die Vollständigkeit der Bauteile. Profi le für beide Giebel: Anzahl/Länge in mm Übersicht Bezeichnung Tulpe Pos. Pos. Bodenprofi l Giebel 1.1.1 2226 2861 Randsprosse links 1.2.1 1.2.1 1452 1452 Randsprosse rechts 1.3.1...
- Seite 4 Sechskantschraube M6 x 12 + Mutter M6 Schrauben zum Einziehen Befestigungswinkel 74/30 x 33 - gekröpft- für die Befestigung des Gewächshauses auf bauseitigem Fun- dament. (Entfällt bei Fundamentrahmen!) Rinnenendblech *incl. Ersatzschrauben Anzahl der Keildichtungen Länge 712 mm 768 mm 1030 mm Modell Tulpe III Tulpe IV...
- Seite 5 24.8 Türprofi l oben mit Querbohrungen 24.9 Vierkantrohr 30/30 mit Querbohrungen Profi le für Geteilte Drehtür - oben Anzahl/Länge in mm Übersicht Bezeichnung Pos. Tulpe III Pos. Tulpe IV Türprofi l links 24.1 24.1.1 1089 1272 Türprofi l rechts 24.2 24.2.1...
- Seite 6 Inhalt Zubehörbeutel Geteilte Drehtür - unten Länge in Übersicht Pos. Bezeichnung zahl Scharnier Vorreiber Endkappe für Vierkantrohr T-Dichtung 3,10 lfdm. Senkkopfschraube 4,8 x 25 (Scharnierunterteil) Senkkopfschraube 4,8 x 16 (Scharnieroberteil) Senkkopfschraube 4,2 x 60 (Türen) Senkkopfschraube 3,5 x 22 (Vorreiber) Linsenkopfschraube 3,5 x 38 (Vierkantrohr) Verglasungsklotz 30 x 16 x 4...
- Seite 7 Profi le für Rückwandfenster Anzahl/Länge in mm Übersicht Bezeichnung Pos. Tulpe III Pos. Tulpe IV Türprofi l links 6.1.1 mit Bohrungen für Vorreiber 1089 1272 Türprofi l rechts 6.2.1 mit Scharnierbohrungen 1089 1272 Türprofi l oben mit Bohrungen für Fensterauf- Türprofi...
- Seite 8 Fundamentrahmen zum Eingraben (Sonderzubehör) Tulpe : Profi le und Zubehör für Fundamentrahmen Anzahl/Länge in mm Übersicht Pos. Bezeichnung Typ III Typ IV Fundamentrahmenprofi l/Giebel 8.1.1 2185 2820 Fundamentrahmenprofi l/ 8.2.1 Traufe 3072 4132 Eckwinkel 40/40/2 Befestigungslasche (Sprosse/Fundamentrahmen) Sechskantschraube M6 x 12 + Mutter M6 Montage Fundamentrahmen Die Fundamentrahmenprofi...
- Seite 9 Gründung des Gewächshauses Wir empfehlen, für das Aufdübeln Schlüsselschrauben incl. Dübel zu verwenden. Diese sind im Lieferumfang nicht enthalten! Seitensprosse/ Türzarge Befestigungs- winkel (Pos. 14) Schraube M6 x 12 + Mutter M6 (Pos. 13) Bodenprofi l...
- Seite 10 Fundamentpläne Tulpe III / IV alle Maße in [cm] Gründung Ihres Gewächshauses mit einem "Streifen-Fundament" Sollten Sie keinen Fundamentrahmen gekauft haben, muss die sichere Gründung mittels Streifenfundament erfolgen. Außenkante Fundament Erstellen Sie dann bitte ein solches Fundament gemäß untenstehenden Außenkante Gewächshaus Maßvorgaben.
- Seite 11 Schritt 2 Schritt 1 Schritt 1 Bevor Sie die Schutzfolie entfernen ---> siehe Hinweis Seite 22! Eckverbinder Pos.1 Tulpe III Tulpe IV 730 x 728 1048 x 728 Bodenprofi l (Pos. 1.1) Linsenkopfschraube 4,2 x 13 (Pos. 11) Schritt 3 Schritt 4 Verbindungsplatte (Pos.
- Seite 12 Montageablauf Traufen und Dach ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofi l montieren (s. S. 8) Schritt 8 Schritt 9 Seitliche Verglasungen einschieben und einfädeln ggf. Kunststoffhammer und Kantholz zu Hilfe nehmen. Schritt 11 Schritt 10 Seitensprosse (Pos. 2.3) vergrößert dargestellt! Achtung: Seitensprosse (Pos.
- Seite 13 Eine Dachsprosse einschieben, Verglasung unter- Mit Verbindungsplatte (Pos. 5) Schritt 15 Schritt 14 halb Dachfenster einsetzen, Quersprosse auf die von innen mit Schraube M6 x 12 + Verglasung stecken und dann erst schieben Sie das Mutter M6 (Pos. 13) verschrauben. X1: In die Dach- Dachfenster ein.
- Seite 14 Zusammenbau Dachfenster Eckverbinder Fenster (Pos. 34) Fensterprofi l (Pos. 5.1) (In dieses Profi l keine T-Dichtung einziehen! Zuerst drei Profi le verschrauben (mit Senkkopfschrauben 4,2 x 60), Verglasung einsetzen und viertes Profi l befestigen. Empfehlung! Es ist sinnvoll, die Scheiben rundum und die Eckverbinder zu versiegeln;...
- Seite 15 Versiegelung des Dachfensters Pos. 5.2 Alle 4 Kunststoff-Eckverbinder bitte mit Silikon einschieben und die Übergänge sauber versiegeln ( Pos. 3.2 Pos. 5.2 Die Übergänge der Verglasung , sowie die der Kunststoff-Eckverbinder, → zum Dachfensterprofi l bitte mit Silikon versiegeln siehe Skizze. Hier bitte umlaufend versiegeln( Sprosse Quersprosse...
- Seite 16 Bauteile Fensterheber Fensterheber Druckzylinder Splint Montageplatte Fensterprofi l Montageplatte Quersprosse Fensterheber - Bedienungsanleitung - Montageanleitung: 1. Prüfen Sie, ob das Gewächshausfenster frei und ungehindert öffnen bzw. schließen kann. Bei Fremdfabrikaten bitte im Vorfeld die vorhandenen Handaufsteller demontieren. 2. Montieren Sie zuerst den Fensterheber mit der Montageplatte (4) am Fensterprofi l (Pos. 5.2). 3.
- Seite 17 Zusammenbau - Geteilte Drehtür unten - Ansicht von außen Legen Sie die Profi le nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder ähnliches). Vierkantrohr und Tür- Eckverbinder Türfl ügel profi l oben mit Linsen- (Pos. 34) kopfschraube 3,5 x 38 (Pos.
- Seite 18 Zusammenbau - Geteilte Drehtür oben - Ansicht von außen Legen Sie die Profi le nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder ähnliches). Eckverbinder Türfl ügel (Pos. 34) Türprofi l, oben (Pos. 24.3) Verglasungsklotz (Pos. 33) mit Silikon auf Position festsetzen.
- Seite 19 Montage des Türfeststellers - Modell Tulpe III Randsprosse Türfeststeller mit Deckel Bohrschraube 3,5 x 13 Modell Tulpe IV Querriegel Türfeststeller Querriegel ohne Deckel Bohrschraube 3,5 x 13...
- Seite 20 Zusammenbau - Rückwandfenster - Ansicht von außen Türprofi l, oben (Pos. 6.3) Vorreiber (Pos. 26) mit Schr. 3,5x22 Verglasungsklotz befestigen. (Pos. 33) mit Silikon auf Position festsetzen. Senkkopfschrauben 4,2x60 (Pos. 53) Querriegel (Pos. 6.4) Aufsteller für Rück- wand fens ter Fensterfi...
- Seite 21 Glasplan für Modell Tulpe III/IV Haustyp Giebel Giebel Giebel- Tür/Fenster geteilte Tür Rückwand Seitenscheibe Dachscheibe Dachfenster Dachfenster oberhalb unterhalb dreieck unterhalb unterhalb unterhalb Anzahl Anzahl Anzahl Anzahl Anzahl Anzahl Anzahl Anzahl Anzahl Anzahl Größe (a x b) Größe (a x b) Größe (a x b)
-
Seite 22: Wichtige Hinweise
Spannungsrissen in der Kunst- stoffverglasung kommen kann. Dies ist der gän- gigste Silikon-Dichtstoff. Er ist in jedem Baumarkt oder bei KGT für ca. 4 - 6 Euro/310 mm-Kartu- sche erhältlich. Reinigung und Pfl ege: Das Gewächshaus nur mit viel Wasser z. B. Autowaschbürste oder Hochdruckreiniger ab wa schen. - Seite 23 Und jetzt noch was in eigener Sache... KGT richtet sich mit einer „Bitte“ an Sie und hofft auf Ihre freundliche Unterstützung: Für unseren Gesamtkatalog benötigen wir „neue“ Bilder der einzelnen Gewächshaus – Modelle. Wir würden uns nach erfolgter Montage, über die Zusendung geeigneter Bilder (auch Digital) sehr freuen.
