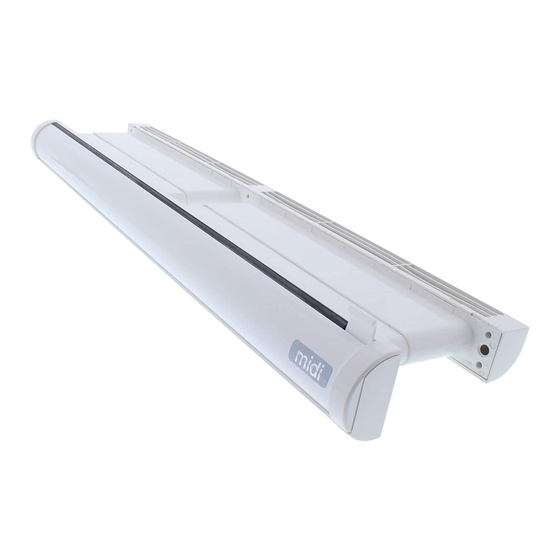

Fensterlüfter mit optionaler Schalldämmung.
Fenstersysteme
Türsysteme
Komfortsysteme
DE
EN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siegenia AEROMAT midi

Inhaltszusammenfassung für Siegenia AEROMAT midi

  • Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG AERO AEROMAT midi Fensterlüfter mit optionaler Schalldämmung. Fenstersysteme Türsysteme Komfortsysteme...
  • Seite 3 Montage- und Bedienungsanleitung AEROMAT midi Inhalt ZU DIESER DOKUMENTATION ..4 MONTAGE ......... 7 1.1. Zielgruppe.dieser.Dokumentation ..4 5.1 Montagemöglichkeiten ......7 1.2 Mitgeltende Dokumente ...... 4 5.1.1 Montage im Rahmen - Ausführung mit Kanal ........7 SICHERHEIT ........5 5.1.2 Montage im Flügel -...

  • Seite 4: Zielgruppe Dieser Dokumentation

    AEROMAT midi Montage- und Bedienungsanleitung Zu dieser Dokumentation 1.1 Zielgruppe dieser Dokumentation 1.2 Mitgeltende Dokumente Vor der Montage und Bedienung die • Diese.Dokumentation.richtet.sich.an. folgenden mitgeltenden Dokumente Fachbetriebe.und.Endanwender. herunterladen und vollständig • Alle.hierin.beschriebenen.Hinweise.zur. durchlesen. Montage,.Installation.und.Reparatur. dürfen.ausschließlich.durch.Fachbetriebe. Fräszeichnungen ausgeführt.werden,.die.in.der.Montage,. Inbe. t riebnahme.sowie.Wartung.und.

  • Seite 5: Sicherheit

    • Das.Gerät.ist.für.den.Einbau.oben.im. zustellen. waagerechten.Profilbereich.bestimmt. • AEROMAT midi.nur.mit.Originalzubehör. • AEROMAT midi.ist.ausschließlich.zum. von SIEGENIA.benutzen. Einbau.im.Fensterflügel.bzw..-rahmen. • AEROMAT midi im Fehlerfall nur durch durch.erfahrenes.Fach. p ersonal.gemäß. erfahrenes Fachpersonal prüfen und der vorliegenden Montaganleitung instandsetzen lassen. bestimmt. • Auf.freie.Luftwege.ist.zu.achten: – Je.nach.Profilsystem.und. Profilgeometrie,.sowie.Verblockung. des Falzraums durch Beschlagteile, kann sich der Volumenstrom verringern.

  • Seite 6: Lieferumfang

    AEROMAT midi Montage- und Bedienungsanleitung Lieferumfang 3.1 Bauteile Raumseite 3.2 Bauteile Wetterseite Pos. Bezeichnung Pos. Bezeichnung Halterung mit Kanal Halterung mit Kanal Halterung ohne Kanal Halterung ohne Kanal Schalldämmung.(optional) Schalldämmung.(optional) Verschluss Halterung.Schalldämmung.(optional) Regelklappen.(optional) Wetterschutz Erforderliche Arbeitsmittel • Schrauben.sind.bauseits.zu.stellen. • Zur.Montage.ausschließlich.

  • Seite 7: Montage Im Rahmen - Ausführung Mit Kanal

    Montage- und Bedienungsanleitung AEROMAT midi Montage 5.1 Montagemöglichkeiten 5.1.1 Montage im Rahmen - Ausführung mit Kanal Zur.Montage.und.Demontage.ist.ein.Blendrahmenfreimaß.(Maß.A).von.min..7.mm. erforderlich. Holz Kunststoff Aluminium 5.1.2 Montage im Flügel - Ausführung mit Kanal Holz Kunststoff Aluminium Maße.in.Millimeter.(mm) H39.FENSIAU0010INT-10 11.2021 7/36...

  • Seite 8: Montage Im Flügel Und Rahmen - Ausführung Ohne Kanal

    AEROMAT midi Montage- und Bedienungsanleitung 5.1.3 Montage im Flügel und Rahmen - Ausführung ohne Kanal Dichtung.im.Bereich.der.Luftfüh. r ung.entfernen. Holz Kunststoff Aluminium 5.1.4 Montage im Aufsatzprofil - Ausführung mit Kanal Zur.Montage.und.Demontage.ist.ein.Blendrahmenfreimaß.(Maß.A).von.min..7.mm. erforderlich. Holz Kunststoff Aluminium 8/36 11.2021 H39.FENSIAU0010INT-10...

  • Seite 9: Montage Im Aufsatzprofil - Ausführung Mit Kanal Und Schalldämmung

    Montage- und Bedienungsanleitung AEROMAT midi 5.1.5 Montage im Aufsatzprofil - Ausführung mit Kanal und Schalldämmung Zur.Montage.und.Demontage.ist.ein.Blendrahmenfreimaß.(Maß.A).von.min..7.mm. erforderlich. Holz Kunststoff Aluminium H39.FENSIAU0010INT-10 11.2021 9/36...
  • Seite 10 AEROMAT midi Montage- und Bedienungsanleitung 5.1.6 Raumseitige Montage 4 x 30 10/36 11.2021 H39.FENSIAU0010INT-10...
  • Seite 11 Montage- und Bedienungsanleitung AEROMAT midi 4 x 45 H39.FENSIAU0010INT-10 11.2021 11/36...
  • Seite 12 AEROMAT midi Montage- und Bedienungsanleitung 5.1.7 Wetterseitige Montage 4 x 30 12/36 11.2021 H39.FENSIAU0010INT-10...
  • Seite 13 Montage- und Bedienungsanleitung AEROMAT midi 3,5 x 30 H39.FENSIAU0010INT-10 11.2021 13/36...
  • Seite 14 AEROMAT midi Montage- und Bedienungsanleitung 14/36 11.2021 H39.FENSIAU0010INT-10...
  • Seite 15 Montage- und Bedienungsanleitung AEROMAT midi Click Click Abdichten H39.FENSIAU0010INT-10 11.2021 15/36...

  • Seite 16: Bedienung

    AEROMAT midi Montage- und Bedienungsanleitung Bedienung • Betätigen.Sie.den.Hebel.zum.Öffnen.und.Schließen.der.Verschlussklappe. Wartung und Pflege Reinigung • Verwenden.Sie.keine.aggressiven.oder.lösungsmittelhaltigen.Reinigungsmittel.oder. scharfkantigen.Gegenstände,.da.sonst.die.Gehäuseoberflächen.beschädigt.werden. können. • Reinigen.Sie.das.Gerät.niemals.mit.einem.Hochdruckreiniger.oder.einem.Dampfstrahlgerät. • Reinigen.Sie.den.AEROMAT.midi.in.regelmäßigen.Abständen.mehrmals.im.Jahr. • Reinigen.Sie.die.Oberfläche.mit.einem.mit.milder.Seifenlauge.oder.Spülmittel. angefeuchteten Tuch. • Reinigen.Sie.ggf..auch.den.Fensterfalz.und.die.Luftwege. 16/36 11.2021 H39.FENSIAU0010INT-10...

  • Seite 17: Abmessungen

    26 m³/h bei.10.Pa 30 m³/h bei.20.Pa 32 m³/h Wärmedurchgangskoeffizient. U.=.1,5.W/m Schalldämmung AEROMAT midi =.35.dB n,e,w. AEROMAT midi mit Schalldämmung innen =.38.dB n,e,w. AEROMAT midi.mit.Schalldämmung.außen =.37.dB n,e,w. AEROMAT midi.mit.Schalldämmung.innen.und.außen =.41.dB n,e,w. profil- und beschlagsunabhängig gemessen rechnerisch ermittelt nach DIN EN ISO 6946 8.1 Abmessungen...
  • Seite 19 ASSEMBLY AND OPERATING INSTRUCTIONS AERO AEROMAT midi Window.ventilator.with.optional.sound.absorption. Window.systems Door systems Comfort systems...
  • Seite 21 Assembly and operating instructions AEROMAT midi Content ABOUT THIS DOCUMENTATION ..22 ASSEMBLY ........25 1.1. Target.group.of.this.documentation ... 22 5.1. Installation.options ......25 1.2. Applicable.documents ......22 5.1.1. Installation.in.the.frame.– version.with.canal ........25 SAFETY ..........23 5.1.2. Installation.in.the.sash.– version.with.canal ........25 2.1 Intended use ........

  • Seite 22: About This Documentation

    AEROMAT midi Assembly and operating instructions About this documentation 1.1 Target group of this 1.2 Applicable documents documentation Prior.to.installation.and.operation,. download.the.following.applicable. • This.documentation.is.intended.for.use. documents and read them through by.specialists.and.end.users. completely. • All.instructions.concerning.assembly,. installation.and.repairs.described.in. Milling drawings this.document.are.to.be.performed. exclusively.by.experienced.professionals. www.siegenia.com/service/doc/H45.FENS005 with.training.and.practice.in.the. installation,.commissioning.and. maintenance.of.decentralised.ventilation.

  • Seite 23: Intended Use

    • Only use AEROMAT midi.with.original. • AEROMAT midi.is.only.to.be.installed.in. accessories from SIEGENIA. window.sashes.or.frames.by.experienced. • In the event of a fault, have AEROMAT midi specialists.according.to.these.assembly. checked.and.repaired.by.experienced. instructions. specialists only. • Ensure that the air passages are not obstructed: – depending.on.the.profile.system.and.

  • Seite 24: Required Tools

    AEROMAT midi Assembly and operating instructions Scope of delivery 3.1 Components room side 3.2 Components weather side Item Name Item Name Fixing.device.with.canal Fixing.device.with.canal Fixing.device.without.canal Fixing.device.without.canal Sound.absorption.(optional) Sound.absorption.(optional) Lock Fixing.device.sound.absorption. (optional) Butterfly.valves.(optional) Weather grille Required tools • Screws.must.be.provided.by.the. max. ø 8 mm customer.

  • Seite 25: Installation Options

    Assembly and operating instructions AEROMAT midi Assembly 5.1 Installation options 5.1.1 Installation in the frame – version with canal A.frame.clearance.dimension.(dimension.A).of.at.least.7.mm.is.necessary.for.assembly. and removal. Timber Aluminium 5.1.2 Installation in the sash – version with canal Timber Aluminium H39.FENSIAU0010INT-10 11.2021 25/36...

  • Seite 26: Installation In The Sash And Frame - Version Without Canal

    AEROMAT midi Assembly and operating instructions 5.1.3 Installation in the sash and frame – version without canal Remove seal in area of the air duct. Timber Aluminium 5.1.4 Installation in the attachment profile – version with canal A.frame.clearance.dimension.(dimension.A).of.at.least.7.mm.is.necessary.for.assembly. and removal.

  • Seite 27: Installation In The Attachment Profile - Version With Canal And Sound Absorption

    Assembly and operating instructions AEROMAT midi 5.1.5 Installation in the attachment profile – version with canal and sound absorption A.frame.clearance.dimension.(dimension.A).of.at.least.7.mm.is.necessary.for.assembly. and removal. Timber Aluminium H39.FENSIAU0010INT-10 11.2021 27/36...
  • Seite 28 AEROMAT midi Assembly and operating instructions 5.1.6 Room-side assembly 4 x 30 28/36 11.2021 H39.FENSIAU0010INT-10...
  • Seite 29 Assembly and operating instructions AEROMAT midi 4 x 45 H39.FENSIAU0010INT-10 11.2021 29/36...
  • Seite 30 AEROMAT midi Assembly and operating instructions 5.1.7 Weather-side assembly 4 x 30 30/36 11.2021 H39.FENSIAU0010INT-10...
  • Seite 31 Assembly and operating instructions AEROMAT midi 3,5 x 30 H39.FENSIAU0010INT-10 11.2021 31/36...
  • Seite 32 AEROMAT midi Assembly and operating instructions 32/36 11.2021 H39.FENSIAU0010INT-10...
  • Seite 33 Assembly and operating instructions AEROMAT midi Click Click Sealing compound H39.FENSIAU0010INT-10 11.2021 33/36...
  • Seite 34 AEROMAT midi Assembly and operating instructions Operation • Use the handle to open and close the end cap. Maintenance Cleaning • Never.use.cleaning.agents.that.are.aggressive.or.contain.solvents,.or.sharp-edged.objects,. as these may damage the surfaces of the casing. • Never.clean.the.unit.with.a.high-pressure.cleaner.or.steam-jet.cleaner. • Clean.the.AEROMAT.midi.at.regular.intervals.several.times.a.year. • Clean.the.surface.with.a.cloth.moistened.with.a.mild.soap.solution.or.cleaning.agent. • Clean.the.window.rebate.and.air.passages.as.well. 34/36 11.2021...

  • Seite 35: Technical Specifications

    Assembly and operating instructions AEROMAT midi Technical specifications AEROMAT midi PVC,.timber,.timber-light.metal,. Suitable.window.materials light metal Window.sash,.window.frame,. Installation.on window.sash.and.frame Version With.butterfly.valve Ventilator.can.be.closed Flow.control Material Colour White, UV-resistant Air.throughput.(approx.). at 2 Pa 13 m³/h at 4 Pa 18 m³/h at 5 Pa 21 m³/h at 7 Pa 25 m³/h...
  • Seite 36 www.siegenia.com...
